Peugeot 308: Smontaggio-rimontaggio : Blocco idraulico ABS/ESP

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Attrezzatura

Materiale : Uno strumento di diagnosi.

2. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

CATENA DI TRAZIONE PHEV

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio (Secondo la procedura specifica ).

Svuotare il circuito dei freni .

CATENA DI TRAZIONE PHEV

Smontare :

• La protezione sotto al motore
• La copertura del motore
• La griglia d’entrata d’aria
• Il convogliatore alla base del parabrezza
• La scatola del filtro dell’aria

3. Smontaggio

ATTENZIONE : Collocare dei tappi alle entrate e alle uscite dell’aria dello scambiatore di sovralimentazione , alle entrate e alle uscite d’aria dal turbocompressore e all’entrata d’aria del ripartitore d’aspirazione .

Scollegare il connettore(in "a").

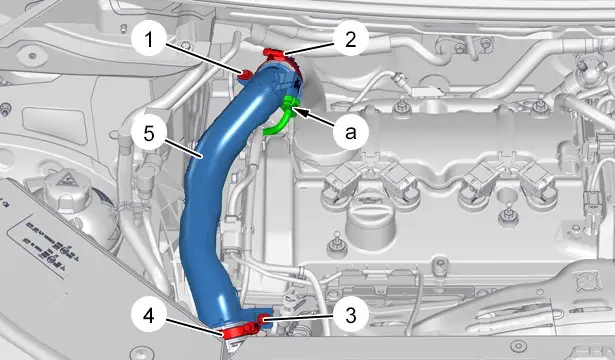

Allentare le fascette ( 2) e (4).

Smontare :

• Le viti (1), (3)
• Il raccordo dell’aria (5)

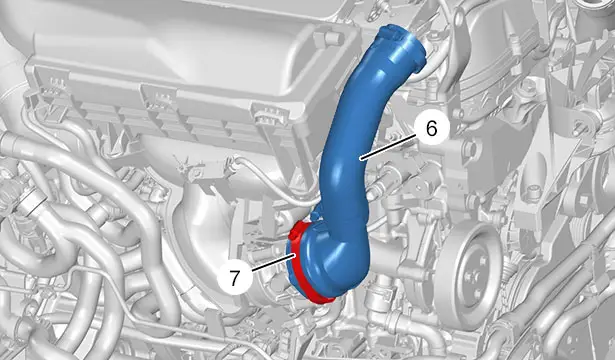

Allentare la fascetta (7).

Smontare il raccordo dell’aria (6).

Sganciare le graffette(in "b").

Scollegare il connettore(in "c").

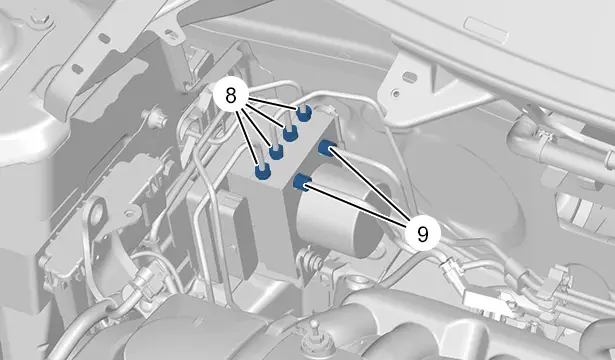

Allentare i raccordi ‎ (8) e ‎(9) dei tubi ‎ del freno.

NOTA : Prevedere lo scorrimento del liquido freni.

Smontare i raccordi ‎ (8) e ‎(9) dei tubi ‎ del freno.

Spostare leggermente i tubi ‎ del freno del blocco idraulico ‎.

ATTENZIONE : Tappare le entrate e le uscite del blocco idraulico per evitare l’entrata di corpi estranei.

Smontare :

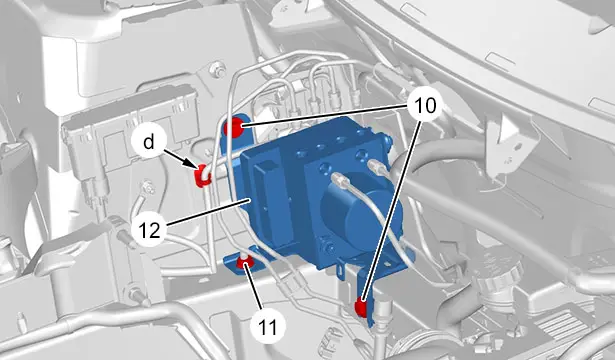

• Le viti ‎ (10) dell’insieme ‎(12) blocco idraulico - supporto
• Il dado ‎ (11) dell’insieme ‎(12) blocco idraulico - supporto

Sgraffare la graffetta (in "d").

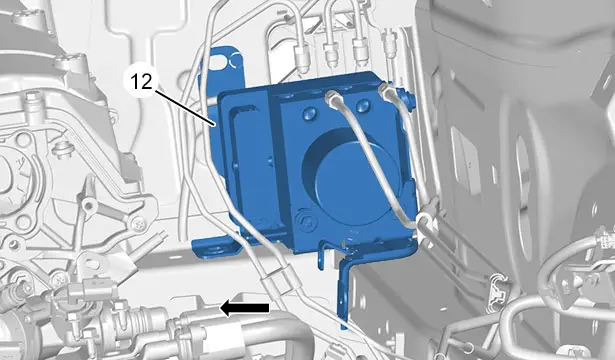

Spostare di alcuni centimetri l’insieme ‎ (12) blocco idraulico - supporto(secondo la freccia ).

Smontare :

• La vite (14)
• I dadi (15)

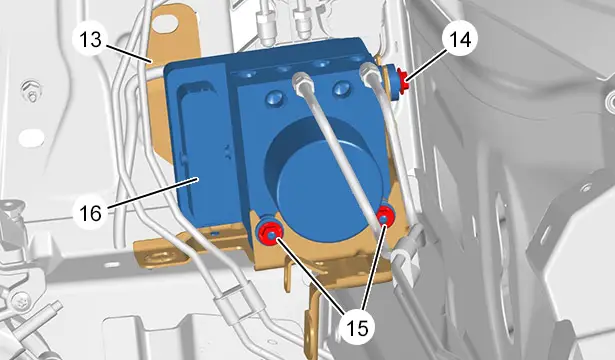

Disaccoppiare il blocco idraulico (16) dal relativo supporto (13).

4. Rimontaggio

CATENA DI TRAZIONE PHEV

ATTENZIONE : Rispettare le coppie di serraggio .

ATTENZIONE : Rimuovere i tappi dei fori di collegamento del blocco idraulico solo al momento del montaggio delle canalizzazioni dei freni.

Accoppiare il blocco idraulico ‎ (16) al suo supporto ‎(13).

Rimontare :

• La vite (14)
• I dadi (15)

Riposizionare l’insieme ‎ (12) blocco idraulico - supporto.

Rimontare :

• Le viti ‎ (10) dell’insieme ‎(12) blocco idraulico - supporto
• Il dado ‎ (11) dell’insieme ‎(12) blocco idraulico - supporto
• I raccordi ‎ (8) e ‎(9) dei tubi ‎ del freno
• La graffetta (in "d")

Ricollegare il connettore (in "c").

Agganciare le graffette (in "b").

Rimontare il raccordo dell’aria (6).

Serrare la fascetta (7).

Rimontare :

• Il raccordo dell’aria (5)
• Le viti (1), (3)

Serrare le fascette ( 2) e (4).

Ricollegare il connettore (in "a").

5. Operazioni complementari

CATENA DI TRAZIONE PHEV

Rimontare :

• La scatola del filtro dell’aria
• Il convogliatore alla base del parabrezza
• La griglia d’entrata d’aria
• La copertura del motore
• La protezione sotto al motore

Riempire e spurgare il circuito di frenata .

Riportare il veicolo sulle sue ruote.

CATENA DI TRAZIONE PHEV

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

Ricollegare le batterie di servizio (Secondo la procedura specifica ).

6. Telecodifica del calcolatore

CATENA DI TRAZIONE PHEV

Alla sostituzione del blocco idraulico ; Con un apparecchio di diagnosi :

• Telecodificare il calcolatore
• Effettuare la calibrazione del captatore d’angolo del volante
• Effettuare la calibrazione del captatore d’accelerazione longitudinale
• Leggere e cancellare i codici difetto

ATTENZIONE : Controllare la pressione di tutte le ruote prima di reinizializzare il sistema di rilevazione pneumatici sgonfi indiretta.

Effettuare la messa in conformità della pressione dei 4 pneumatici(se necessario).

Effettuare una reinizializzazione del sistema di rilevazione bassa pressione dei pneumatici ; Tramite il touch screen multifunzione.
