Peugeot 308: Smontaggio - rimontaggio : Blocco idraulico (ABS/ESP)

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Attrezzatura

Materiale : Uno strumento di diagnosi.

2. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio (Secondo la procedura specifica ).

Svuotare il circuito dei freni .

Smontare il condotto di refrigerazione .

3. Smontaggio

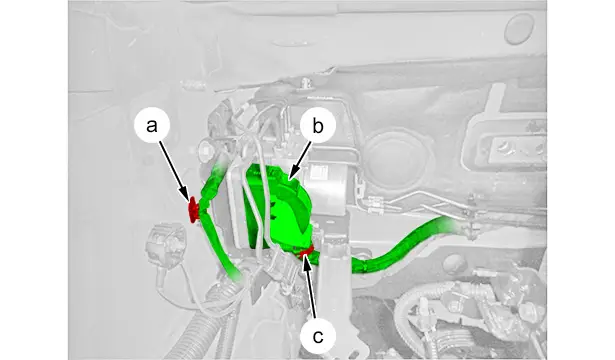

Sganciare il fascio elettrico (in "a").

Scollegare il connettore(in "b").

Sgraffare la canalina ‎ del fascio elettrico ‎(in "c").

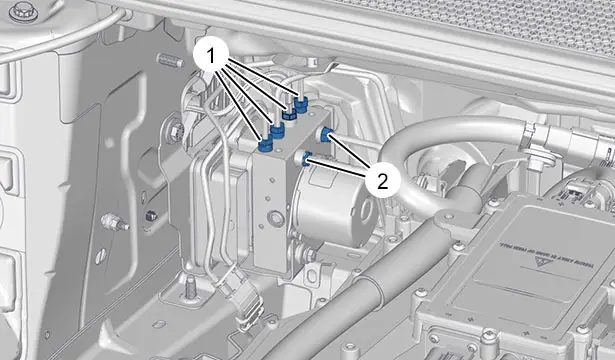

Allentare i raccordi ‎ (1) e ‎(2) dei tubi ‎ del freno.

NOTA : Prevedere lo scorrimento del liquido freni.

Smontare i raccordi ‎ (1) e ‎(2) dei tubi ‎ del freno.

Spostare leggermente i tubi ‎ del freno del blocco idraulico ‎.

ATTENZIONE : Tappare le entrate e le uscite del blocco idraulico per evitare l’entrata di corpi estranei.

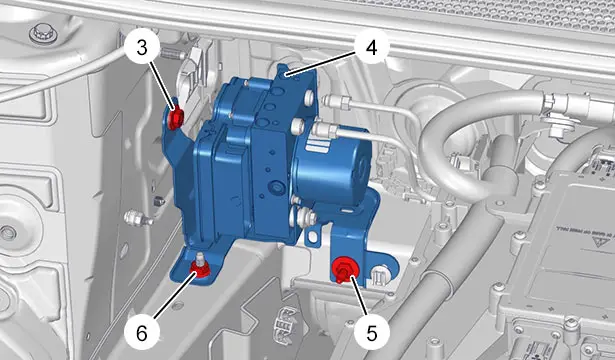

Smontare :

• Le viti (3), (5)
• Il dado (6)
• Insieme (4) blocco idraulico - supporto ‎

4. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

ATTENZIONE : Rimuovere i tappi dei fori di collegamento del blocco idraulico solo al momento del montaggio delle canalizzazioni dei freni.

Rimontare :

• Insieme (4) blocco idraulico - supporto ‎
• Le viti (3), (5)
• Il dado (6)
• I raccordi (1) e (2)

Serrare i raccordi ( 1) e (2).

Aggraffare :

• Il fascio cavi elettrico (in "a")
• La canalina ‎ del fascio elettrico ‎(in "c")

Ricollegare il connettore (in "b").

5. Operazioni complementari

Riempire e spurgare il circuito di frenata .

Rimontare :

• Il condotto di refrigerazione
• Il veicolo sulle sue ruote

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

Ricollegare le batterie di servizio (Secondo la procedura specifica ).

6. Telecodifica del calcolatore

Alla sostituzione del blocco idraulico ; Con un apparecchio di diagnosi :

• Telecodificare il calcolatore
• Effettuare la calibrazione del captatore d’angolo del volante
• Effettuare la calibrazione del captatore d’accelerazione longitudinale
• Leggere e cancellare i codici difetto

ATTENZIONE : Controllare la pressione di tutte le ruote prima di reinizializzare il sistema di rilevazione pneumatici sgonfi indiretta.

Effettuare la messa in conformità della pressione dei 4 pneumatici(se necessario).

Effettuare una reinizializzazione del sistema di rilevazione bassa pressione dei pneumatici ; Tramite il touch screen multifunzione.
