Peugeot 308: Smontaggio-rimontaggio : Captatore velocità ruota anteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Attrezzatura

Materiale : Strumento di diagnosi.

2. Operazioni preliminari

Posizionare il veicolo su un ponte elevatore.

Smontare la ruota anteriore.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio(secondo l’equipaggiamento).

3. Smontaggio

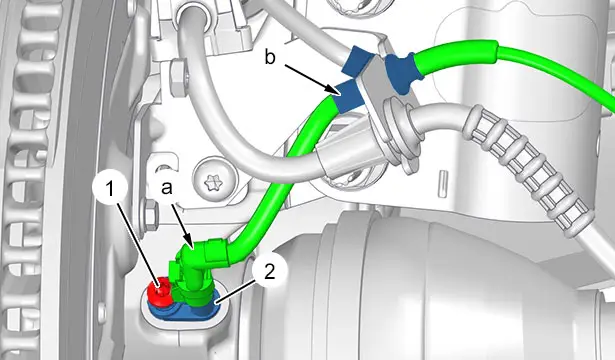

Sganciare il fascio elettrico  (in "b").

Scollegare il connettore  (in "a").

Smontare :

• La vite (1)
• Il captatore di velocità della ruota anteriore (2)

4. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE MHEV

Coppie di serraggio :

• Sistema di frenata
• Ruote

CATENA DI TRAZIONE PHEV

Coppie di serraggio :

• Sistema di frenata
• Ruote

CATENA DI TRAZIONE ELETTRICA

Coppie di serraggio :

• Sistema di frenata
• Ruote

ATTENZIONE : Evitare urti alla testa del captatore della ruota anteriore (2).

Controllare che il captatore di velocità della ruota anteriore (2) sia pulito.

Rimontare :

• Il captatore di velocità della ruota anteriore (2)
• La vite (1)

Ricollegare il connettore (in "a").

Agganciare il fascio elettrico (in "b").

5. Operazioni complementari

Rimontare :

• La ruota anteriore
• Il veicolo sulle sue ruote

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio(secondo l’equipaggiamento).

Leggere e cancellare i codici difetto ; Con lo strumento di diagnosi.
