Peugeot 308: Smontaggio - rimontaggio : Cinghia di trascinamento della pompa dell’acqua

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

2. Attrezzatura

3. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Smontare :

• La cinghia di trascinamento degli accessori
• Il rullo tenditore dinamico della cinghia di trascinamento degli accessori

4. Smontaggio

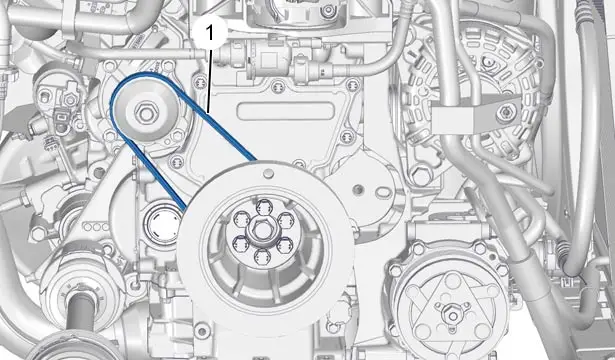

Tagliare la cinghia di trascinamento (1) della pompa dell’acqua ; Con una pinza da taglio.

5. Rimontaggio

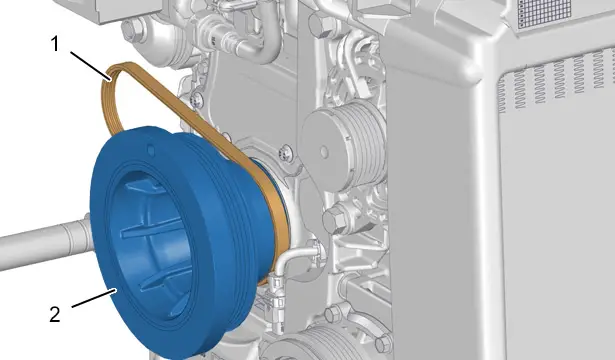

Installare la nuova cinghia di trascinamento (1) della pompa dell’acqua sulla puleggia di trascinamento degli accessori (2).

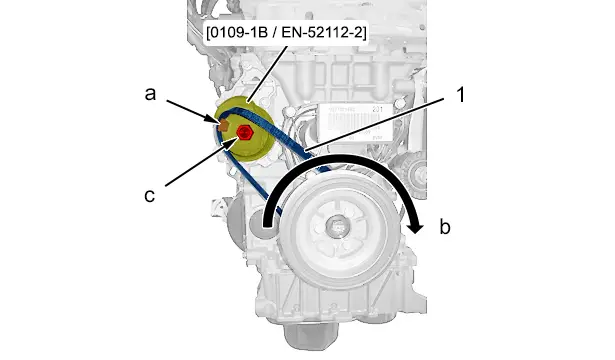

Posizionare l’attrezzo [0109-1B / EN-52112-2] (in "c").

Inserire la cinghia di trascinamento (1) nuova della pompa dell’acqua sul dentino di posizionamento dell’attrezzo [0109-1B / EN-52112-2] (in "a").

ATTENZIONE : La rotazione dell’albero motore avviene nella direzione indicata dalla freccia "b".

Effettuare una semirotazione della puleggia della pompa dell’acqua dalla vite dell’albero motore.

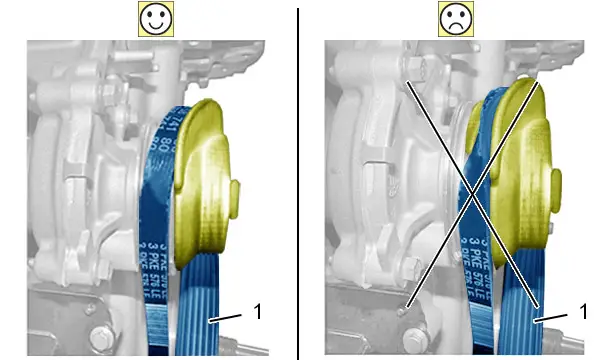

ATTENZIONE : Controllare il corretto posizionamento della cinghia di trascinamento (1) della pompa dell’acqua (in "d").

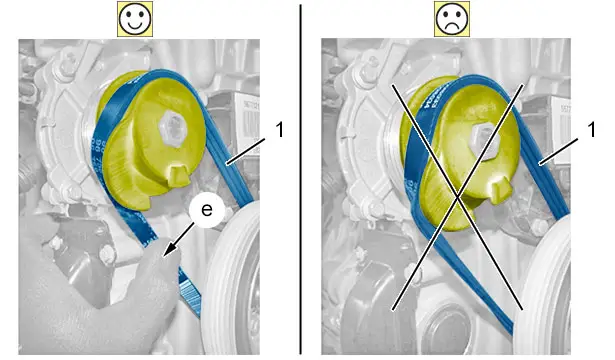

Guidare la nuova cinghia di trascinamento della pompa dell’acqua (1) applicando una pressione (in "e").

Ruotare l’albero motore con la vite della puleggia in senso orario.

ATTENZIONE : Controllare che la cinghia di trascinamento (1) della pompa dell’acqua sia posizionata correttamente nelle gole della puleggia della pompa dell’acqua e nella puleggia dell’albero motore .

Smontare l’attrezzo [0109-1B / EN-52112-2].

Ruotare l’albero motore di 2 giri in senso orario.

Se la nuova cinghia di trascinamento della pompa dell’acqua (1) non è montata correttamente, deve essere sostituita e la procedura deve essere riavviata.

6. Operazioni complementari

Rimontare :

• Il rullo tenditore dinamico della cinghia di trascinamento degli accessori
• La cinghia di trascinamento degli accessori

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

Riportare il veicolo sulle sue ruote.
