Peugeot 308: Smontaggio - rimontaggio : Calcolatore di controllo motore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli  (rispettare la regolamentazione in vigore nel Paese interessato).

ATTENZIONE : Prima di qualsiasi aggiunta o sostituzione di pezzi, accertarsi che il cliente sia in possesso della sua tesserina del codice(secondo l’equipaggiamento).

1. Attrezzatura

Materiale : Strumento di diagnosi.

2. Operazioni preliminari

Interrompere il contatto.

TASSATIVO : Dopo l’interruzione del contatto, attendere 6 minuti prima di scollegare la batteria di servizio (Messa in veglia dei calcolatori ).

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

Scollegare la batteria di servizio 12 V.

3. Smontaggio

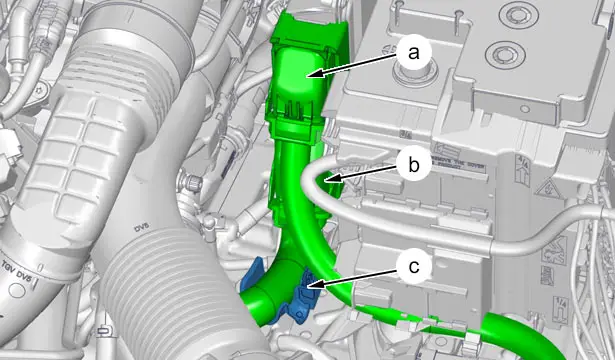

Scollegare il connettore del calcolatore di controllo motore(in "a").

Sbloccare il supporto del fascio elettrico (in "c").

Scollegare il connettore del calcolatore di controllo motore(in "b").

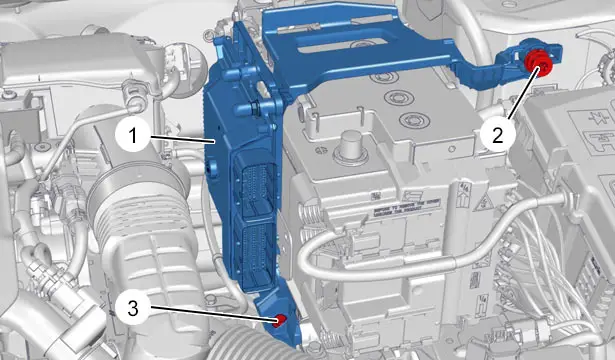

Smontare :

• Le viti (2), (3)
• L’insieme (1) calcolatore di controllo motore e relativo supporto

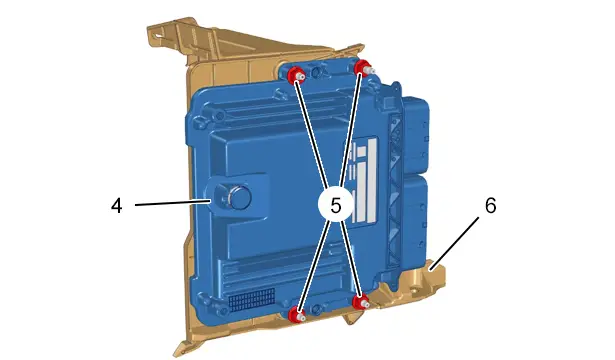

Smontare(sul banco) :

• I dadi (5)
• Il calcolatore di controllo motore (4)
• Il supporto (6) del calcolatore di controllo motore (4)

4. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare :

• Il calcolatore di controllo motore (4) sul relativo supporto (6)
• I dadi (5)
• L’insieme (1) calcolatore di controllo motore (4) e relativo supporto (6)
• Le viti (2), (3)

Ricollegare i 2 connettori del calcolatore di controllo motore (4)(in "a", "b").

Bloccare il supporto del fascio elettrico (in "c").

5. Operazione complementare

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

Ricollegare la batteria di servizio.

6. Operazioni da effettuare dopo la sostituzione del calcolatore di controllo motore

ATTENZIONE : Durante la sostituzione del calcolatore di controllo motore (4), effettuare la procedura "sostituzione del calcolatore di controllo motore" ; Con lo strumento di diagnosi.

ATTENZIONE : Lo scambio di un calcolatore di controllo motore tra due veicoli implica l’impossibilità di avviare i veicoli stessi.

7. Procedure di reso in garanzia

Quando viene scollegato, il calcolatore di controllo motore si blocca automaticamente.

ATTENZIONE : In caso di reso del pezzo in garanzia, rendere il calcolatore di controllo motore insieme al codice d’accesso.
