Peugeot 308: Smontaggio - rimontaggio : Fascio elettrico di carica normale

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Operazioni preliminari

Posizionare il veicolo su un ponte elevatore.

TASSATIVO : Interrompere la tensione del veicolo .

Smontare :

• La copertura del motore elettrico di trazione
• La batteria di trazione

2. Smontaggio

TASSATIVO : Effettuare la procedura di scollegamento dei connettori del circuito elettrico di potenza .

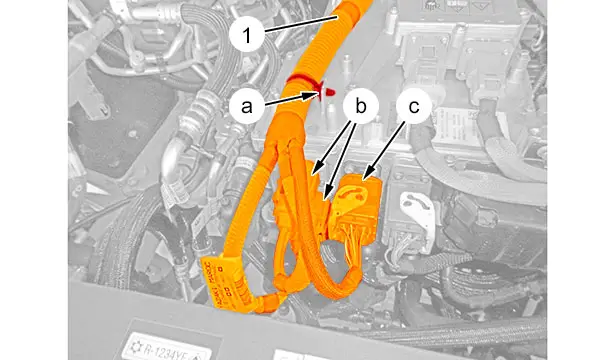

Scollegare il fascio elettrico di carica normale ‎ (1)(in "b", "c").

Sgraffare il fascio elettrico di carica normale ‎ (1)(in "a").

Scollegare il connettore del fascio elettrico (in "d").

Scollegare il fascio elettrico di carica normale ‎ (1)(in "e").

Togliere i dadi (2).

Far uscire il fascio elettrico di carica normale (1).

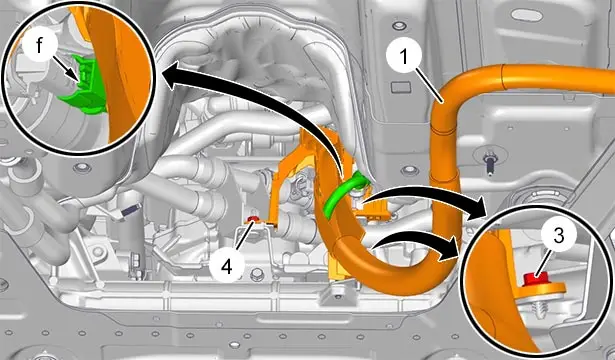

Scollegare il connettore del fascio elettrico (in "f").

Smontare :

• I dadi (3), (4)(dal di sotto del veicolo)
• Il fascio elettrico di carica normale (1)(dal di sopra del veicolo)

3. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare :

• Il fascio elettrico di carica normale (1)(dal di sopra del veicolo)
• I dadi (4), (3)(dal di sotto del veicolo)

Ricollegare il connettore del fascio elettrico (in "f").

Ricollocare i dadi (2).

Ricollegare :

• Il fascio elettrico di carica normale (1)(in "e")
• Il connettore del fascio elettrico (in "d")

TASSATIVO : Effettuare la procedura di ricollegamento dei connettori del circuito elettrico di potenza .

Ricollegare il fascio elettrico di carica normale ‎ (1)(in "b","c").

Aggraffare il fascio elettrico di carica normale (1)(in "a").

4. Operazioni complementari

Rimontare :

• La batteria di trazione
• La copertura del motore elettrico di trazione

TASSATIVO : Mettere il veicolo in tensione .

Riportare il veicolo sulle sue ruote.
