Peugeot 308: Smontaggio - rimontaggio : Pompa elettrica dell’acqua del circuito di raffreddamento della batteria di trazione ‎

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Attrezzatura

2. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio .

Smontare la protezione sotto il motore.

3. Smontaggio

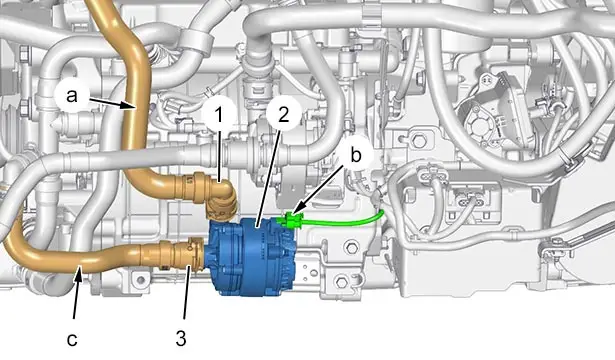

Scollegare il connettore della pompa elettrica dell’acqua (2) dal circuito di raffreddamento della batteria di trazione (in "b").

Posizionare gli attrezzi ‎[4153-T] sui tubi ‎(1) e ‎(3) del circuito di raffreddamento della batteria di trazione ‎ (in "a" e "c").

Staccare e spostare i tubi ‎(1) e ‎(3) del circuito di raffreddamento della batteria di trazione ‎.

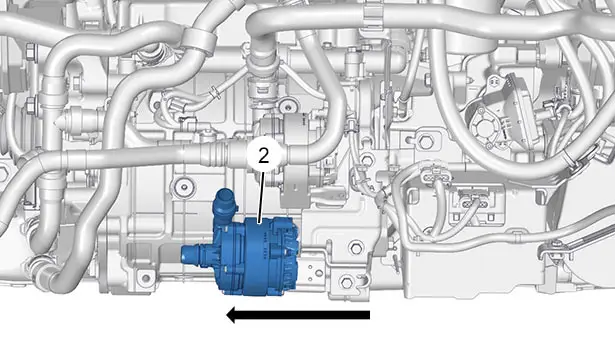

Smontare la pompa elettrica dell’acqua (2) del circuito di raffreddamento della batteria di trazione (Secondo la freccia ).

4. Rimontaggio

Rimontare la pompa elettrica (2) del circuito di raffreddamento della batteria di trazione .

Abbinare il tubo (1), (3) del circuito di raffreddamento della batteria di trazione.

Togliere gli attrezzi [4153-T] (in "a" e "c").

Collegare il connettore della pompa elettrica dell’acqua (2) del circuito di raffreddamento della batteria di trazione (in "b").

5. Operazioni complementari

Rimontare :

• La protezione sotto al motore
• Il veicolo sulle sue ruote

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

Ricollegare le batterie di servizio .

Aggiungere del liquido di raffreddamento nella scatola di degasificazione fino a filo del tappo.

Procedere alla degasificazione del circuito di raffreddamento della catena di trazione elettrica .

Controllare la tenuta del circuito di raffreddamento della catena di trazione elettrica.
