Peugeot 308: Smontaggio-rimontaggio : Braccio di sospensione anteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità
Insieme vite-dado (Braccio di sospensione anteriore)	2 (Per lato)
Dado dello snodo sferico inferiore del perno	1 (Per lato)

2. Attrezzatura

Attrezzo	Riferimento	Descrizione
	[0622]	leva di disaccoppiamento delle rotule del pivot

3. Operazioni preliminari

Posizionare il veicolo su un ponte elevatore.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Smontare le ruote anteriori.

CATENA DI TRAZIONE MHEV OPPURE CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE PHEV OPPURE CATENA DI TRAZIONE ELETTRICA

Smontare :

• La protezione sotto al motore
• I parafanghi anteriori
• Il deflettore del paraurti anteriore
• L’armatura inferiore del paraurti anteriore

4. Smontaggio

ATTENZIONE : Trattenere la trasmissione per evitarne la fuoriuscita dal ponte.

ATTENZIONE : Rischio di deterioramento del captatore d’altezza della scocca anteriore.

CATENA DI TRAZIONE MHEV OPPURE CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE PHEV

Smontare il captatore d’altezza della scocca anteriore .

CATENA DI TRAZIONE ELETTRICA

Smontare il captatore d’altezza della scocca anteriore .

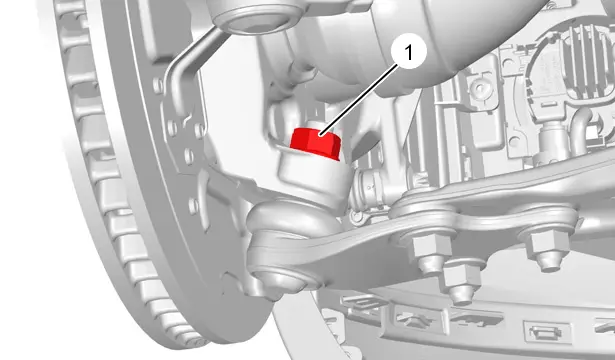

Smontare il dado (1).

Disaccoppiare la rotula inferiore pivot ; Con l’attrezzo [0622].

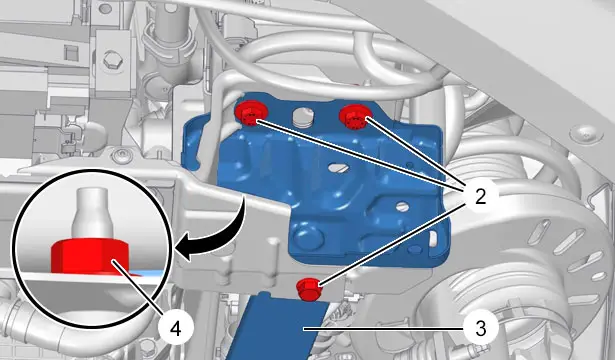

Smontare (lato intervento) :

• Le 3 viti (2)
• Il dado (4)
• La prolunga (3) dell’arcata anteriore

Sbloccare il supporto in gomma (5) di prolungamento (3) dell’arcata anteriore di un quarto di giro.

Togliere il supporto in gomma (5) di prolungamento (3) dell’arcata anteriore .

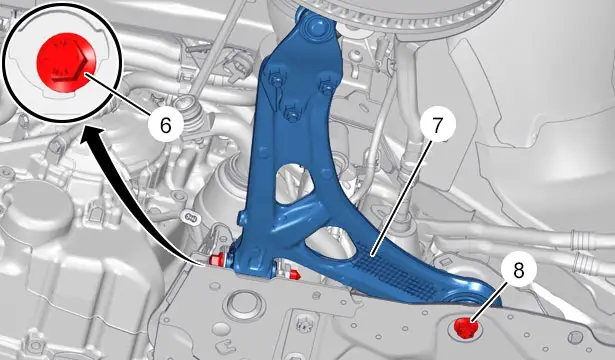

Smontare :

• Gli insiemi vite-dado (6), (8)
• Il braccio della sospensione anteriore (7)

5. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE PHEV OPPURE CATENA DI TRAZIONE ELETTRICA

Coppia di serraggio :

• Assale anteriore
• Ruote

CATENA DI TRAZIONE MHEV

Coppia di serraggio :

• Assale anteriore
• Ruote

Rimontare :

• Il braccio della sospensione anteriore (7)
• Gli insiemi ‎(6), (8) vite-dado nuovi (senza serrare)

Accoppiare la rotula inferiore al pivot ; Con l’attrezzo [0622].

Ricollocare il dado (1) nuovo (senza serrare).

Serrare :

• Gli insiemi vite-dado (6), (8)
• Il dado (1)

NOTA : Il supporto in gomma (5) di prolungamento (3) dell’arcata anteriore è diverso a destra e a sinistra : E’ identificato con una D (destra) e S (sinistra).

ATTENZIONE : Controllare che il prolungamento (3) dell’arcata anteriore sia agganciato sul supporto in gomma (5) di prolungamento dell’arcata anteriore.

Rimontare (lato intervento) :

• Il supporto in gomma (5) di prolungamento (3) dell’arcata anteriore
• La prolunga (3) dell’arcata anteriore
• Le 3 viti (2)
• Il dado (4)

CATENA DI TRAZIONE MHEV OPPURE CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE PHEV

Rimontare il captatore d’altezza della scocca anteriore .

CATENA DI TRAZIONE ELETTRICA

Rimontare il captatore d’altezza della scocca anteriore .

6. Operazioni complementari

CATENA DI TRAZIONE MHEV OPPURE CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE PHEV OPPURE CATENA DI TRAZIONE ELETTRICA

Rimontare :

• L’armatura inferiore del paraurti anteriore
• Il deflettore del paraurti anteriore
• I parafanghi anteriori
• La protezione sotto al motore

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

Rimontare :

• Le ruote anteriori
• Il veicolo sulle sue ruote
