Peugeot 308: Smontaggio-rimontaggio : Rotula inferiore del pivot anteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

2. Attrezzatura

3. Smontaggio

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Smontare la ruota anteriore.

ATTENZIONE : Rischio di deterioramento del captatore d’altezza della scocca anteriore (secondo l’equipaggiamento).

Smontare il captatore d’altezza della scocca anteriore (secondo l’equipaggiamento).

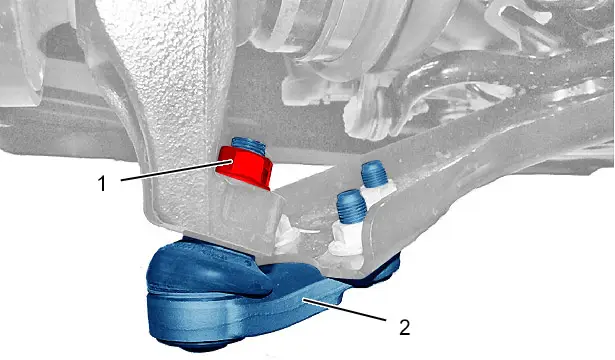

Smontare il dado (1).

ATTENZIONE : Immobilizzare la trasmissione nel differenziale per evitare il gocciolamento d’olio del cambio.

Disaccoppiare la rotula inferiore (2) del pivot anteriore ; Con l’attrezzo [0622].

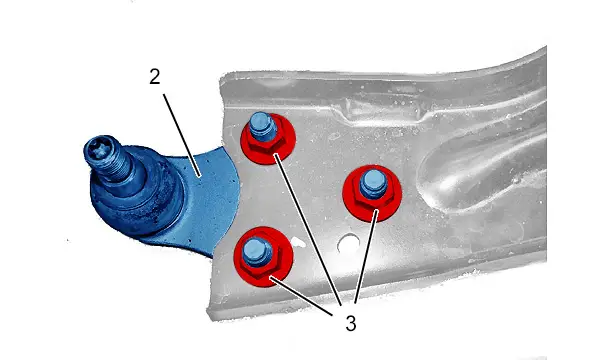

Smontare :

• I 3 dadi (3)
• La rotula inferiore ‎(2) del pivot anteriore ‎

4. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

CATENA DI TRAZIONE ELETTRICA OPPURE CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE PHEV

Coppia di serraggio :

• Assale anteriore
• Ruote

CATENA DI TRAZIONE MHEV

Coppia di serraggio :

• Assale anteriore
• Ruote

Rimontare :

• La rotula inferiore ‎(2) del pivot anteriore ‎
• I 3 dadi (3) nuovi

Accoppiare la rotula inferiore (2) del pivot anteriore ; Con l’attrezzo [0622].

Rimontare: :

• Il nuovo dado (1)
• Il captatore d’altezza della scocca anteriore . (secondo l’equipaggiamento)
• La ruota anteriore
• Il veicolo sulle sue ruote

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).
