Peugeot 308: Smontaggio - rimontaggio : Barra posteriore tipo " PANHARD"

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Operazione preliminare

Posizionare il veicolo su un ponte elevatore.

2. Smontaggio

Smontare :

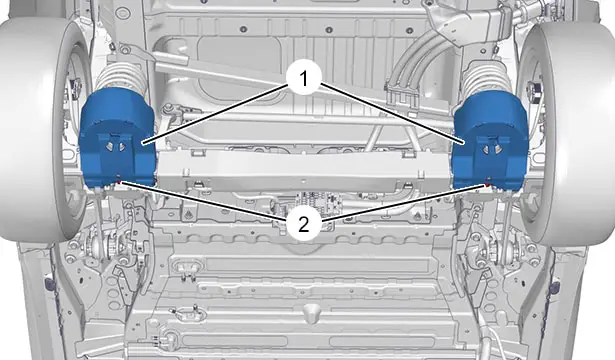

• Le 2 viti (2)
• Le protezioni (1) della traversa posteriore
• Le molle della sospensione posteriore

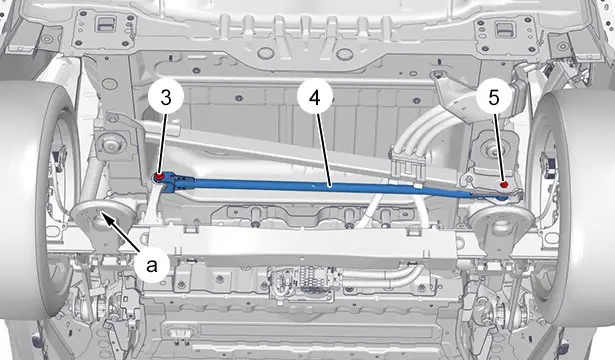

Posizionare un attrezzo di sollevamento sotto la traversa posteriore (in "a").

Smontare :

• Le viti (3), (5)
• La barra posteriore (4) tipo ""PANHARD""

3. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare(senza serrare) :

• La barra posteriore (4) tipo ""PANHARD""
• Le viti (3), (5)

Posizionare un attrezzo di sollevamento sotto la traversa posteriore .

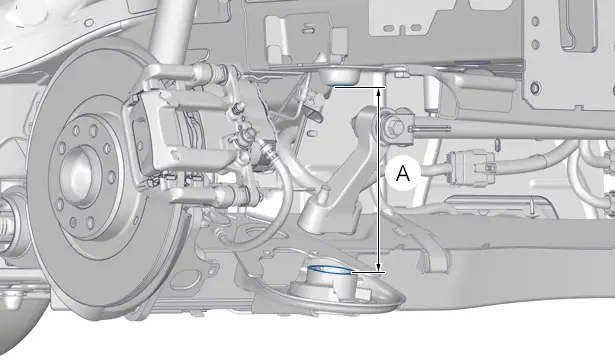

Comprimere leggermente la sospensione posteriore fino ad ottenere una quota "A".

Posizionale l’assale posteriore alla quota di serraggio "A" = 217 mm.

Serrare alla coppia le viti (3), (5).

Togliere il solleva organi.

Rimontare :

• Le molle della sospensione posteriore
• Le protezioni (1) della traversa posteriore
• Le 2 viti (2)

ATTENZIONE : Verificare se è necessario un controllo - regolazione della geometria degli assali .

4. Operazione complementare

Riportare il veicolo sulle sue ruote.
