Peugeot 308: Smontaggio-rimontaggio : Insieme mozzo - cuscinetto posteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

2. Attrezzatura

Materiale : Strumento di diagnosi.

3. Smontaggio

Posizionare il veicolo su un ponte elevatore.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

ATTENZIONE : Non ruotare il flessibile del freno anteriore.

ATTENZIONE : Non aprire il circuito di frenata sulla pinza del freno.

ATTENZIONE : Spostare la pinza del freno.

Smontare :

• La ruota posteriore
• Il disco del freno posteriore
• Il captatore di velocità della ruota posteriore

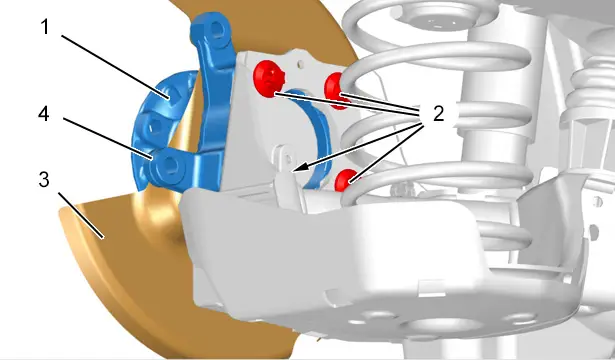

Smontare :

• Le viti (2)
• Il mozzo-cuscinetto posteriore (1)
• La protezione (3)
• La piastra d’appoggio del cuscinetto (4)

4. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE MHEV

Coppie di serraggio :

• Assale posteriore
• Sistema di frenata
• Ruote

CATENA DI TRAZIONE PHEV

Coppie di serraggio :

• Assale posteriore
• Sistema di frenata
• Ruote

4.1. Operazioni comuni

NOTA : Pulire i filetti delle viti e applicare un prodotto di frenata tipo "E3" .

Rimontare :

• La piastra d’appoggio del cuscinetto (4)
• La protezione (3)
• Il mozzo-cuscinetto posteriore (1)
• Le viti (2) (nuove)
• Il captatore di velocità della ruota posteriore
• Il disco del freno posteriore
• La pinza freno posteriore
• La ruota posteriore
• Il veicolo sulle sue ruote

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

4.2. Veicoli equipaggiati di comando del freno di stazionamento elettrico

Con lo strumento di diagnosi :

• Effettuare la procedura di azzeramento del contatore di inserimento della pinza motorizzata del freno posteriore
• Leggere e cancellare i codici difetto

4.3. Operazioni comuni

TASSATIVO : Premere più volte il pedale del freno, lentamente e progressivamente, a motore avviato, prima che il veicolo si muova.

Verificare l’efficacia del freno di parcheggio.

Verificare il livello del liquido dei freni e completarlo se necessario.
