Peugeot 308: Smontaggio - rimontaggio : Batteria di servizio e relativo supporto

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Operazioni preliminari

Interrompere il contatto.

TASSATIVO : Dopo l’interruzione del contatto, attendere 6 minuti prima di scollegare la batteria di servizio (Messa in veglia dei calcolatori ).

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio.

Smontare :

• Il dispositivo antirisonanza d’entrata dell’aria
• Il tubo d’entrata dell’aria
• Il modulo di protezione e gestione delle alimentazioni
• Il calcolatore di controllo motore

2. Smontaggio

2.1. Batteria di servizio

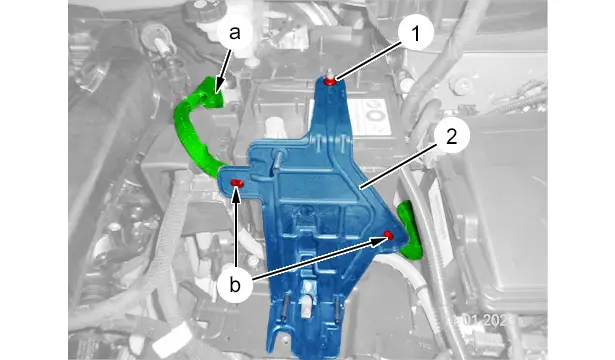

Scollegare il connettore (in "a").

Sganciare il fascio elettrico (in "b").

Smontare :

• Il dado (1)
• Il supporto (2) del calcolatore di controllo motore

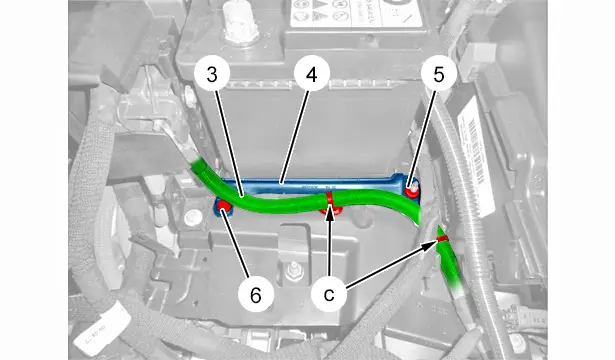

Sgraffare il cavo di massa (3)(in "c").

Smontare :

• La vite (6)
• Il dado (5)
• La piastra (4)

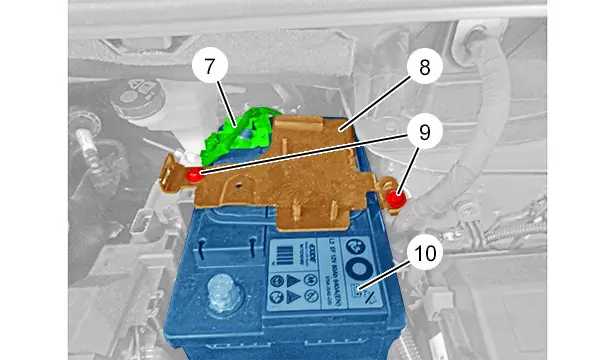

Smontare :

• Le viti (9)
• Il supporto (8)

Spostare la batteria di servizio (10)(verso la parte anteriore del veicolo).

Scollegare il morsetto negativo (7) della batteria di servizio .

Staccare la batteria di servizio (10).

2.2. Supporto batteria di servizio

Smontare :

• Le viti (12)
• La vite (13)

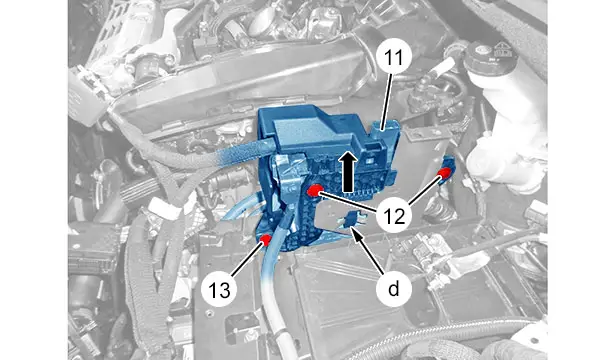

Sganciare l’insieme supporto (11)/convertitore di tensione continua (in "d") (Secondo la freccia ).

Separare l’insieme (11) supporto /convertitore di tensione continua senza aprire il circuito di raffreddamento del convertitore di tensione continua.

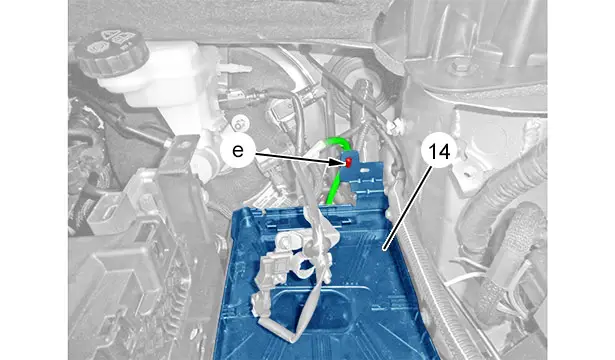

Sganciare il fascio elettrico (in "e").

Togliere la vaschetta della batteria di servizio 12 V (14).

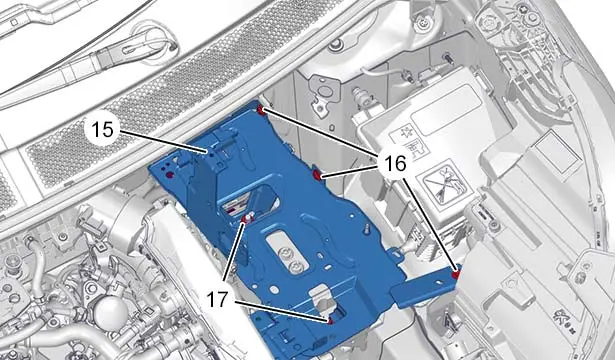

Smontare :

• Le viti (16)
• I dadi (17)
• Il supporto (15) della vaschetta della batteria di servizio

3. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare :

• Il supporto (15) della vaschetta della batteria di servizio
• I dadi (17)
• Le 3 viti (16)

Agganciare il fascio elettrico (in "e").

Rimontare :

• L’insieme supporto (11)/convertitore di tensione continua (in "d")
• Le viti (12), (13)

Rimontare :

• La vaschetta della batteria di servizio (14)
• La batteria di servizio 12 V (10)
• La vite (8)
• Il supporto (8)
• Le viti (9)

Ricollegare il morsetto negativo (7) della batteria di servizio 12V .

Rimontare :

• La piastra (4)
• Il dado (5)
• La vite (6)

Aggraffare il cavo di massa (3)(in "c").

Rimontare :

• Il supporto (2) del calcolatore di controllo motore
• Il dado (1)

Agganciare il fascio elettrico (in "b").

Ricollegare il connettore (in "a").

4. Operazioni complementari

Rimontare :

• Il calcolatore di controllo motore
• Il modulo di protezione e gestione delle alimentazioni
• Il tubo d’entrata dell’aria
• Il dispositivo antirisonanza d’entrata dell’aria

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio.
