Peugeot 308: Smontaggio-rimontaggio : Batteria di servizio e relativo supporto

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

1. Smontaggio

Interrompere il contatto.

ATTENZIONE : Dopo l’interruzione del contatto, attendere 6 minuti prima di scollegare la batteria di servizio (Messa in veglia dei calcolatori ).

Smontare(secondo l’equipaggiamento) :

• L’insieme flussometro e scatola del filtro dell’aria
• Il raccordo d’entrata aria

Spostare il dispositivo di mantenimento centralizzato della tensione della rete (secondo l’equipaggiamento).

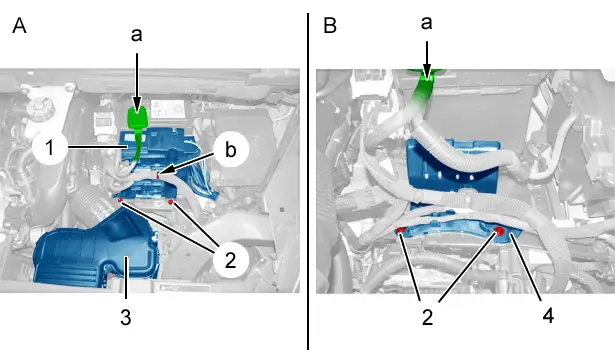

Montaggio "A" : Con modulo di protezione e gestione delle alimentazioni.

Montaggio "B" : Senza modulo di protezione e gestione delle alimentazioni.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

Scollegare il morsetto positivo della batteria di servizio (In "a" ).

Smontare :

• Il dispositivo antirisonanza d’entrata dell’aria ( 3)(se necessario)
• Le viti (2)

1.1. Con modulo di protezione e gestione delle alimentazioni

Sgraffare il supporto del fascio elettrico (In "b" ).

Spostare il modulo di protezione e gestione delle alimentazioni (1).

1.2. Senza modulo di protezione e gestione delle alimentazioni

Spostare il supporto (4) del fascio elettrico .

1.3. Smontaggio(seguito)

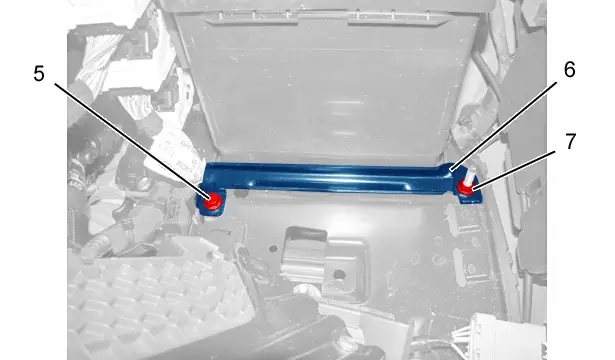

Smontare :

• La vite (5)
• Il dado (7)
• La piastra (6)

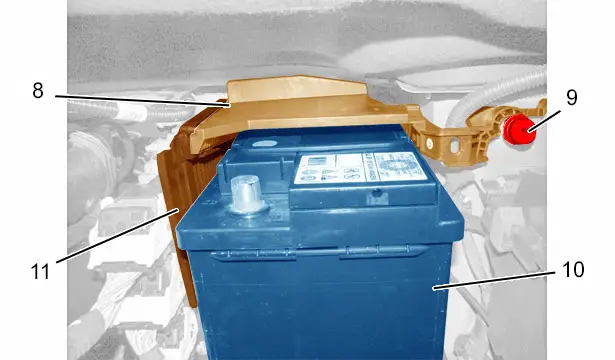

Smontare :

• La vite (9)
• Il supporto (8)

Spostare la batteria di servizio (10)(verso la parte anteriore del veicolo).

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

Scollegare il morsetto negativo della batteria di servizio (10).

Staccare la batteria di servizio (10).

Spostare il calcolatore di controllo motore e il relativo supporto (11).

Togliere la vaschetta della batteria di servizio 12 V .

Sgraffare e spostare i fasci elettrici relativi al supporto (12) della vaschetta della batteria di servizio.

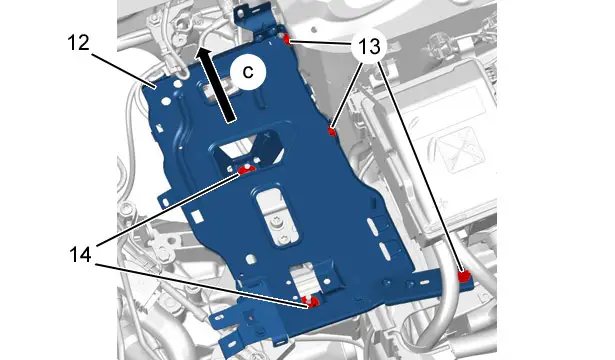

Smontare :

• Le viti (13)
• I dadi (14)
• Il supporto (12) della vaschetta della batteria di servizio

NOTA : In base al tipo di batteria di servizio, uno spessore metallico di posizionamento viene montato dietro al supporto (12) della vaschetta della batteria di servizio (In "c" ).

2. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare :

• Il supporto (12) della vaschetta della batteria di servizio
• I dadi (14)
• Le viti (13)

Aggraffare tutti i fasci elettrici collegati al supporto (12) della vaschetta della batteria di servizio.

Rimontare :

• La vaschetta della batteria di servizio
• Il calcolatore di controllo del motore e il suo supporto (11)
• La batteria di servizio 12 V (10)

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

Ricollegare il morsetto negativo della batteria di servizio 12V (10).

Rimontare :

• Il supporto (8)
• La vite (9)

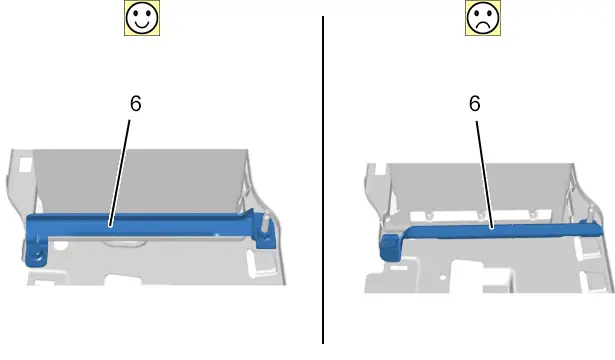

ATTENZIONE : Controllare il posizionamento della staffa (6).

Rimontare :

• La piastra (6)
• Il dado (7)
• La vite (5)

2.1. Con modulo di protezione e gestione delle alimentazioni

Posizionare il modulo di protezione e gestione delle alimentazioni (1).

Agganciare il fascio elettrico (In "b" ).

2.2. Senza modulo di protezione e gestione delle alimentazioni

Riposizionare il supporto (4) del fascio elettrico .

2.3. Rimontaggio(seguito)

Rimontare :

• Il dispositivo antirisonanza d’entrata dell’aria ( 3)(se necessario)
• Le viti (2)
• Il dispositivo di mantenimento della tensione rete (secondo l’equipaggiamento)
• Il raccordo d’entrata aria (secondo l’equipaggiamento)
• L’insieme flussometro e scatola del filtro dell’aria (secondo l’equipaggiamento)

ATTENZIONE : Dopo aver ricollegato la batteria di servizio (10) realizzare tutte le operazioni necessarie .

Ricollegare il morsetto positivo della batteria di servizio (10) (In "a" ).
