Peugeot 308: Smontaggio - rimontaggio : Connettori del circuito elettrico di potenza

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Attrezzatura

Materiale :

• Un nastro isolante
• Sacche isolanti

2. Operazione preliminare

TASSATIVO : Interrompere la tensione del veicolo .

3. Compressore di refrigerazione elettrico

3.1. Scollegamento

Modo operativo :

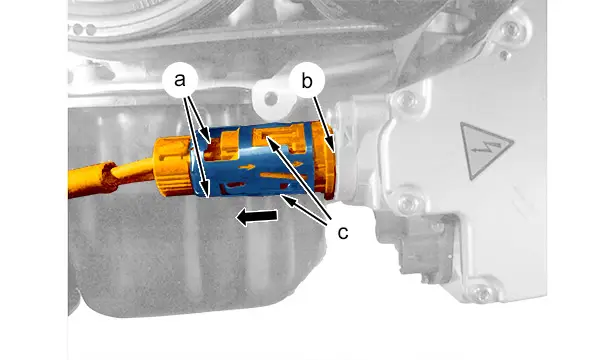

• Far scorrere il cricchetto "a"(secondo la freccia )
• Premere le linguette (in "c")

Scollegare il connettore di potenza(in "b").

Collocare il connettore del circuito elettrico di potenza in un sacchetto isolante.

3.2. Connessione

Togliere il sacchetto isolante ‎.

Ricollegare il connettore di potenza(in "b").

Far scorrere il cricchetto "a"(fino in battuta).

4. Riscaldatore elettrico dell’acqua

4.1. Scollegamento

Modo operativo :

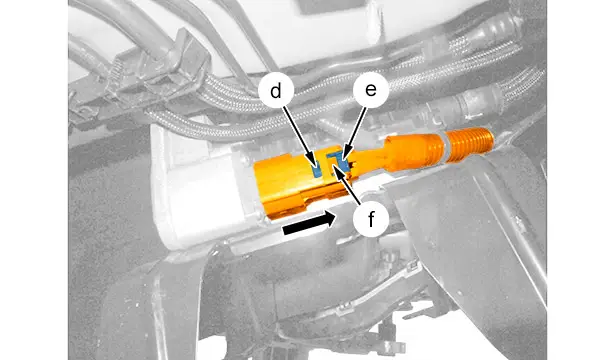

• Far scorrere il cricchetto "e"(secondo la freccia )
• Premere(in "f")
• Scollegare il connettore di potenza ;A metà corsa
• Premere(in "d")

Scollegare il connettore di potenza.

Collocare il connettore del circuito elettrico di potenza in un sacchetto isolante.

4.2. Connessione

Togliere il sacchetto isolante ‎.

Ricollegare il connettore di potenza.

Far scorrere il cricchetto (in "e").

5. Batteria di trazione

5.1. Scollegamento

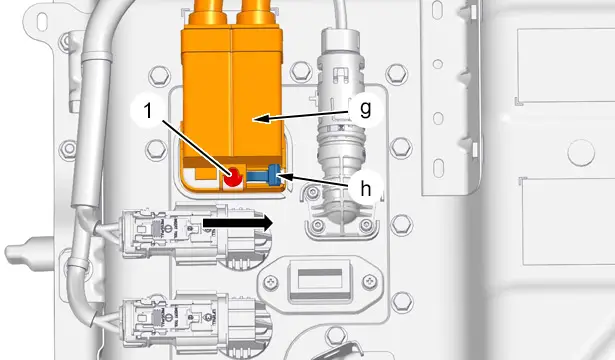

Scostare la linguetta (in "h")(secondo la freccia ).

Allentare la vite (1).

Scollegare il connettore di potenza(in "g").

Modo operativo :

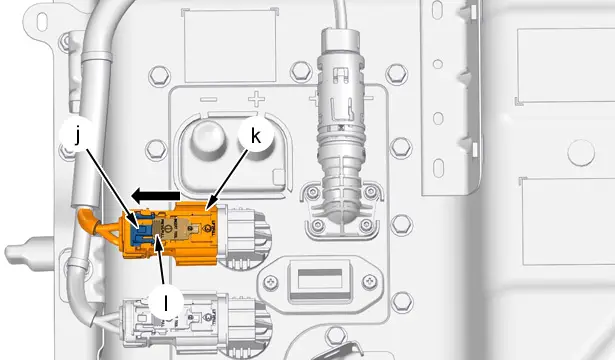

• Far scorrere il cricchetto "j"(secondo la freccia )
• Premere la linguetta (in "l")

Scollegare il connettore di potenza(in "k").

Modo operativo :

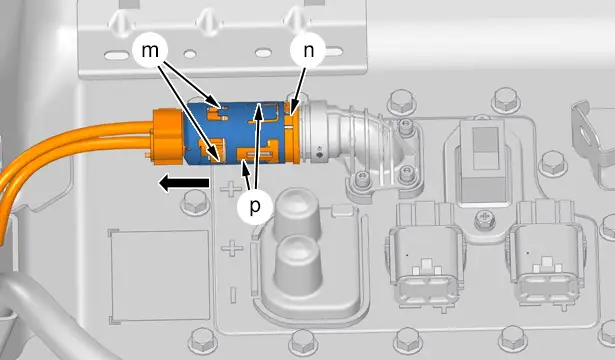

• Far scorrere il cricchetto "m"(secondo la freccia )
• Premere le linguette (in "p")

Scollegare il connettore di potenza(in "n").

Applicare del nastro isolante tra i connettori del circuito elettrico di potenza della batteria di trazione e la batteria di trazione stessa.

Collocare ogni connettore del circuito elettrico di potenza della batteria di trazione in un sacchetto isolante(in "g", "k", "n").

5.2. Connessione

Togliere i sacchetti isolanti(in "g", "k","n").

Staccare la protezione isolante.

Ricollegare il connettore di potenza(in "g").

Stringere nuovamente la vite (1).

Bloccare la linguetta (in "h").

Ricollegare il connettore di potenza(in "k").

Far scorrere il cricchetto (in "j").

Ricollegare il connettore di potenza(in "n").

Far scorrere il cricchetto "m"(fino in battuta).

6. Insieme caricatore imbarcato/convertitore tensione continua

6.1. Scollegamento

Modo operativo :

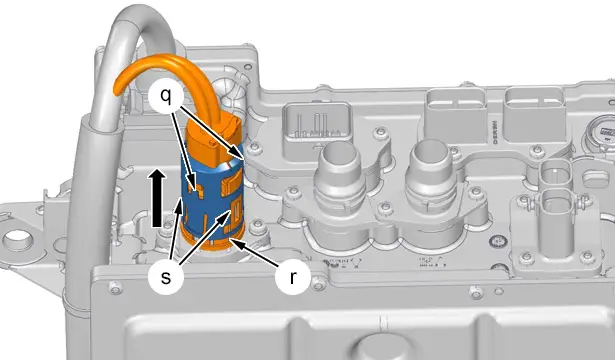

• Far scorrere il cricchetto "q"(secondo la freccia )
• Premere le linguette (in "s")

Scollegare il connettore di potenza(in "r").

Collocare il connettore del circuito elettrico di potenza in un sacchetto isolante(in "r").

6.2. Connessione

Togliere il sacchetto isolante ‎(in "r").

Ricollegare il connettore di potenza(in "r").

Far scorrere il cricchetto "q"(fino in battuta).

6.3. Scollegamento

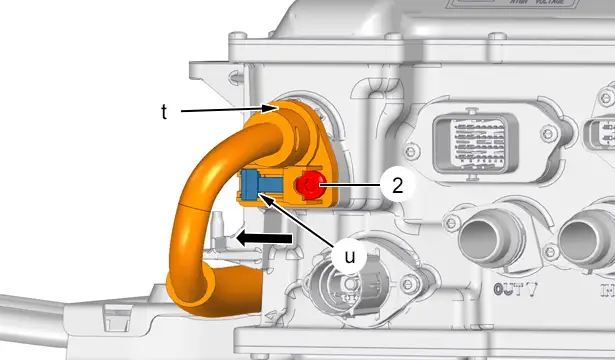

Scostare la linguetta (in "u")(secondo la freccia ).

Allentare la vite (2).

Scollegare il connettore di potenza(in "t").

Collocare il connettore del circuito elettrico di potenza in un sacchetto isolante(in "t").

6.4. Connessione

Togliere il sacchetto isolante ‎(in "t").

Ricollegare il connettore di potenza(in "t").

Stringere nuovamente la vite (2).

Bloccare la linguetta (in "u").

6.5. Scollegamento

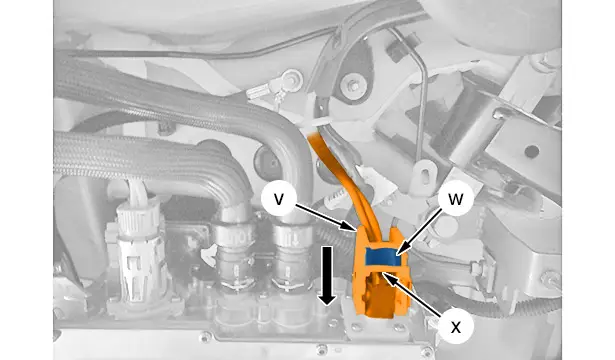

Spingere la linguetta(in "w").

Premere sulla linguetta (in "x").

Sbloccare la leva (secondo la freccia )(in "v").

Scollegare il connettore di potenza(in "v").

Collocare il connettore del circuito elettrico di potenza in un sacchetto isolante(in "v").

6.6. Connessione

Togliere il sacchetto isolante ‎(in "v").

Ricollegare il connettore di potenza(in "v").

Bloccare la leva ‎(in "x").

Bloccare la linguetta (in "w").

7. Operazioni complementari

TASSATIVO : Mettere il veicolo in tensione .

ATTENZIONE : Il bloccaggio di tutti i connettori di potenza deve essere effettuato correttamente : Rischio di comparsa di codici difetto nel calcolatore di controllo ibrido.

NOTA : Controllare l’assenza di difetti ; Con lo strumento di diagnosi.
