Peugeot 308: Smontaggio - rimontaggio : Dispositivo di mantenimento della tensione rete

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

1. Smontaggio

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

Scollegare la batteria di servizio 12 V.

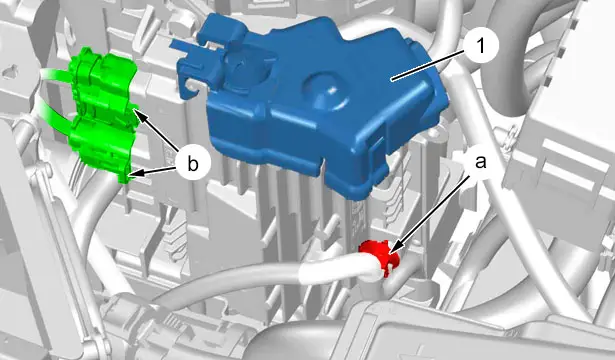

Liberare dai fermagli la maschera (1).

Scollegare i connettori(in "b").

Sganciare il fascio elettrico (in "a").

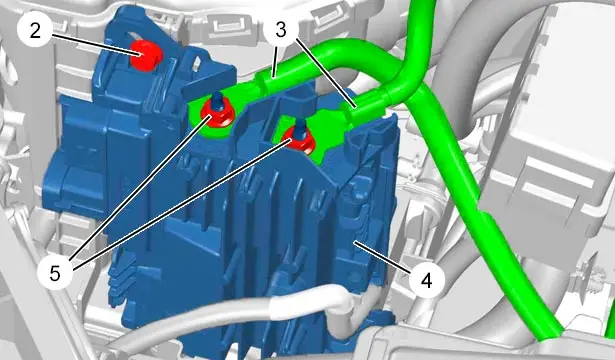

Togliere i dadi (5).

Spostare i cavi elettrici (3).

Smontare :

• La vite (2)
• Il dispositivo di mantenimento della tensione rete (4)

2. Rimontaggio

STOP AND START MOTORINO D’AVVIAMENTO

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare :

• Il dispositivo di mantenimento della tensione rete (4)
• La vite (2)

Riposizionare i fasci elettrici (3).

Ricollocare i dadi (5).

Riagganciare il coperchio (1).

Ricollegare il connettore (in "b").

Agganciare il fascio elettrico (in "a").

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie.
