Peugeot 308: Smontaggio - rimontaggio : Scatola di stato della carica batteria

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Descrizione

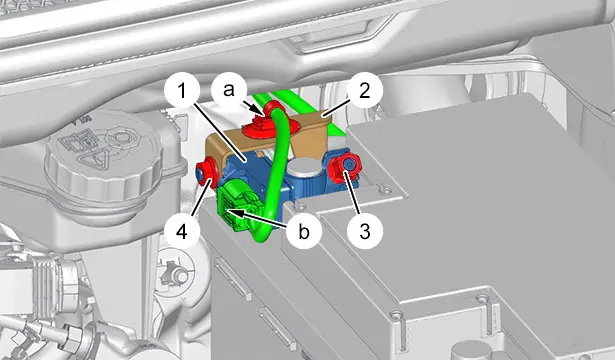

(1) Scatola di stato della carica batteria.

(2) Morsetto negativo della batteria di servizio (Il terminale di fissaggio del cavo di massa può variare a seconda dell’ubicazione della batteria di servizio ).

NOTA : La centralina stato di carica della batteria (1) integra un captatore di tensione e un captatore d’intensità.

2. Operazioni preliminari

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio (Secondo la procedura specifica ).

3. Smontaggio

Smontare il contattore della batteria di servizio .

Scollegare il connettore della centralina stato di carica della batteria (1)(in "b").

Sganciare(in "a").

Smontare il dado (4).

Scollegare il morsetto negativo (2) della batteria di servizio .

Allentare il dado (3).

Smontare la centralina stato di carica della batteria di servizio (1).

4. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare la centralina stato di carica batteria di servizio (1).

Serrare il dado (3).

Ricollegare il morsetto negativo (2) della batteria di servizio 12V .

Rimontare la vite ( 4).

Aggraffare(in "a").

Ricollegare il connettore della centralina stato di carica della batteria (1)(in "b").

Rimontare il contattore della batteria di servizio .

5. Operazioni complementari

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

Ricollegare le batterie di servizio (Secondo la procedura specifica ).

6. Apprendimento - inizializzazione

ATTENZIONE : In caso di sostituzione : Effettuare una telecodifica automatica della centralina stato di carica della batteria ; Con lo strumento di diagnosi.
