Peugeot 308: Smontaggio - rimontaggio : Scatola di stato della carica batteria

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

1. Ubicazione

1.1. Disposizione sul veicolo

La batteria di servizio è posizionata nel cofano motore.

Montaggio "A" : Lato anteriore sinistro.

Montaggio "B" : Lato paratia.

Montaggio "D" : Lato anteriore sinistro (Dietro l’ottica anteriore sinistra ).

La batteria di servizio è posizionata nell’abitacolo.

Montaggio "C" : Appoggiapiedi guidatore.

1.2. Ubicazione sulla batteria di servizio

(1) Scatola di stato della carica batteria.

(2) Batteria di servizio.

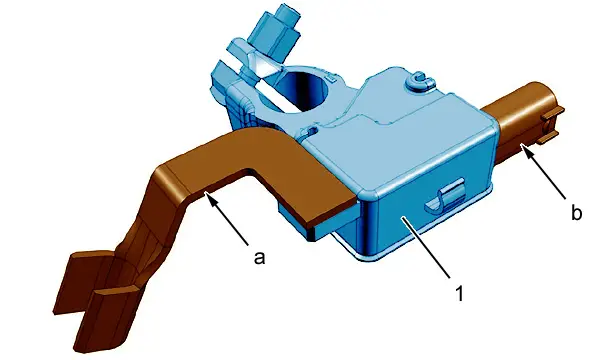

2. Descrizione

(1) Scatola di stato della carica batteria.

"a" Terminale di fissaggio del cavo di massa (Il terminale di fissaggio del cavo di massa può variare a seconda dell’ubicazione della batteria di servizio ).

"b" Connettore elettrico.

NOTA : La centralina stato di carica della batteria (1) integra un captatore di tensione e un captatore d’intensità.

3. Smontaggio

ATTENZIONE : Alcune centraline stato di carica batteria di servizio non possono essere dissociate dal cavo di massa e richiedono lo smontaggio del cavo negativo della batteria di servizio ; Per le versioni Stop and Start, consultare le procedure corrispondenti.

3.1. Montaggio "A"

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

Scollegare il morsetto negativo della batteria di servizio(in "c").

Scollegare il connettore della centralina stato di carica della batteria (1)(in "b").

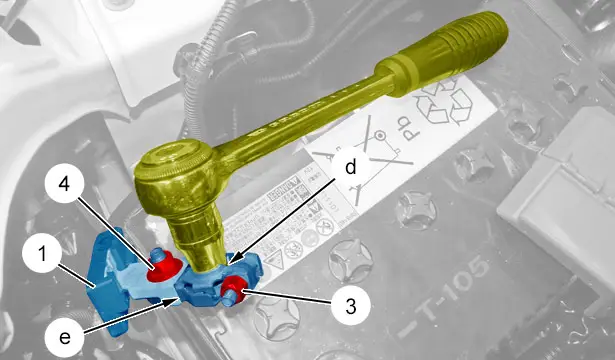

Applicare una controcoppia per evitare la rotazione della centralina stato di carica della batteria (1) :

• Posizionare una boccola tipo [FACOM - S-11H] all’interno del morsetto negativo "e" della batteria di servizio (2)(in "d")
• Serrare il dado (3) del morsetto negativo della batteria di servizio

Smontare :

• Il dado (4) del cavo negativo della centralina stato di carica della batteria di servizio (1)
• La centralina stato di carica della batteria (1)

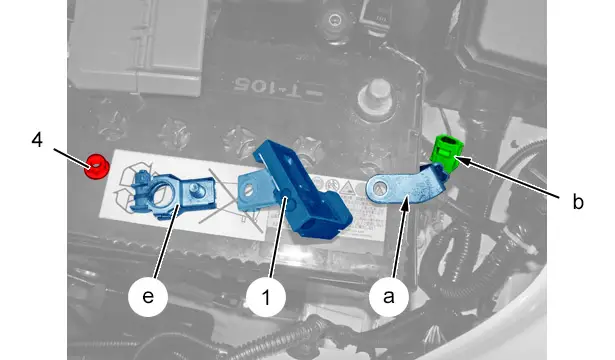

(1) Scatola di stato della carica batteria.

"a" Terminale di fissaggio del cavo di massa (Il terminale di fissaggio del cavo di massa può variare a seconda dell’ubicazione della batteria di servizio ).

"b" Connettore elettrico.

"e" Terminale di fissaggio.

(4) Dado del cavo negativo della centralina stato di carica della batteria (1).

3.2. Montaggio "B"

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

Scollegare il morsetto positivo della batteria di servizio (2).

Smontare :

• Il dispositivo antirisonanza d’entrata dell’aria (*)
• Il deflettore dell’aria (*)

Sganciare e far scorrere la scatola di protezione e gestione delle alimentazioni elettriche (*).

Togliere la copertura della batteria di servizio 12V (*).

NOTA : (*) Secondo l’equipaggiamento.

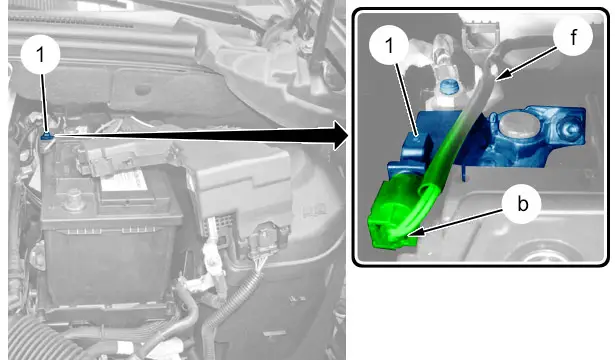

Sgraffare e spostare il fascio della centralina stato di carica della batteria (1)(in "f").

Scollegare il connettore della centralina stato di carica della batteria (1)(in "b").

Scollegare il morsetto negativo della batteria di servizio.

Staccare la batteria di servizio (2).

Applicare una controcoppia per evitare la rotazione della centralina stato di carica della batteria (1) ; Tramite una chiave Torx a gomito(in "g").

Smontare il dado (4).

Spostare il cavo di massa .

Smontare la centralina stato di carica della batteria di servizio (1).

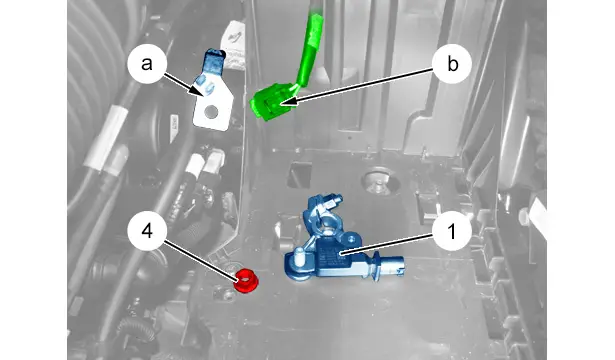

(1) Scatola di stato della carica batteria.

"a" Terminale di fissaggio del cavo di massa (Il terminale di fissaggio del cavo di massa può variare a seconda dell’ubicazione della batteria di servizio ).

"b" Connettore elettrico.

(4) Dado del cavo negativo della centralina stato di carica della batteria (1).

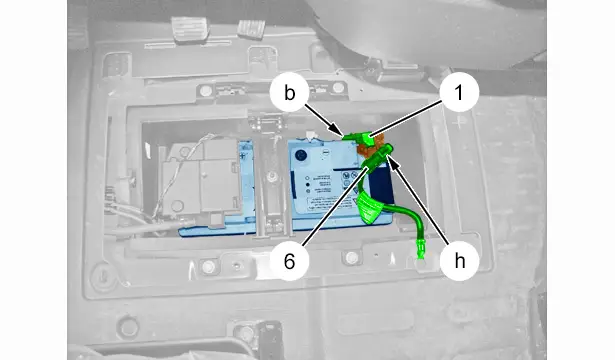

3.3. Montaggio "C"

Staccare lo sportellino d’accesso (5).

Scollegare il cavo di massa (6)(in "h").

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

Scollegare il connettore della centralina stato di carica della batteria (1)(in "b").

Allentare il dado del morsetto negativo della batteria di servizio (2).

Smontare la centralina stato di carica della batteria di servizio (1).

(1) Scatola di stato della carica batteria.

(6) Cavo di massa.

"b" Connettore elettrico.

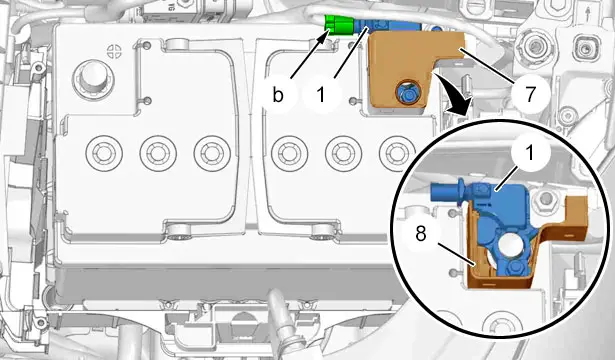

3.4. Montaggio "D" (Montaggio d’ origine )

Togliere la copertura della batteria di servizio 12V (2)(secondo l’equipaggiamento).

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

Scollegare il morsetto positivo della batteria di servizio (2).

Scollegare il morsetto negativo della batteria di servizio.

Staccare il coperchio (7).

Scollegare il connettore della centralina stato di carica della batteria (1)(in "b").

Smontare il supporto (8).

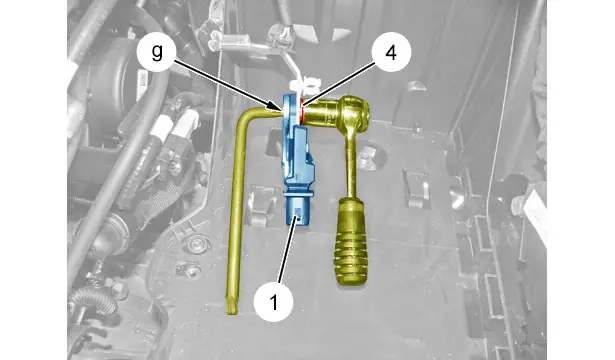

Applicare una controcoppia per evitare la rotazione della centralina stato di carica della batteria (1) ; Tramite una chiave Torx a gomito(in "g").

Smontare il dado (4).

Spostare il cavo di massa .

Smontare la centralina stato di carica della batteria di servizio (1).

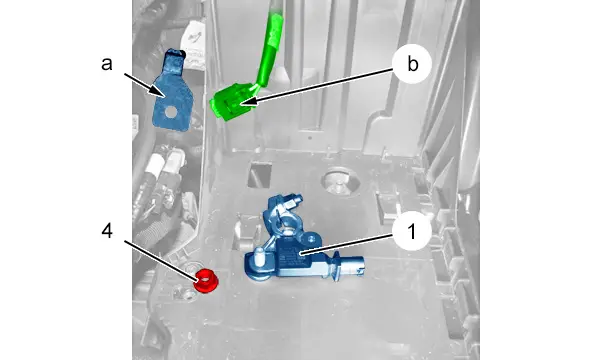

(1) Scatola di stato della carica batteria.

"a" Terminale di fissaggio del cavo di massa (Il terminale di fissaggio del cavo di massa può variare a seconda dell’ubicazione della batteria di servizio ).

"b" Connettore elettrico.

(4) Dado del cavo negativo della centralina stato di carica batteria di servizio (1).

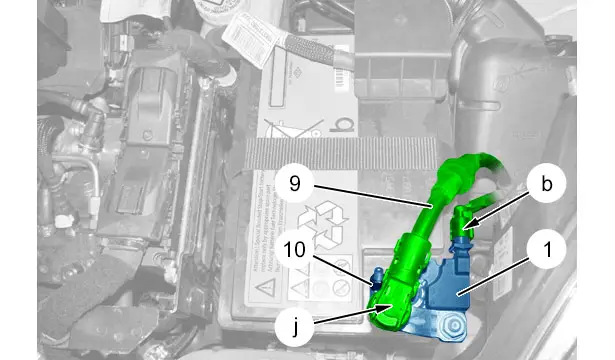

3.5. Montaggio "D" (Secondo montaggio )

Togliere la copertura della batteria di servizio 12V (2)(secondo l’equipaggiamento).

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

Scollegare il morsetto positivo della batteria di servizio (2).

Scollegare il cavo di massa (9)(in "j").

Scollegare il connettore della centralina stato di carica della batteria (1)(in "b").

Allentare il dado (10) del morsetto negativo della batteria di servizio (2).

Smontare la centralina stato di carica della batteria di servizio (1).

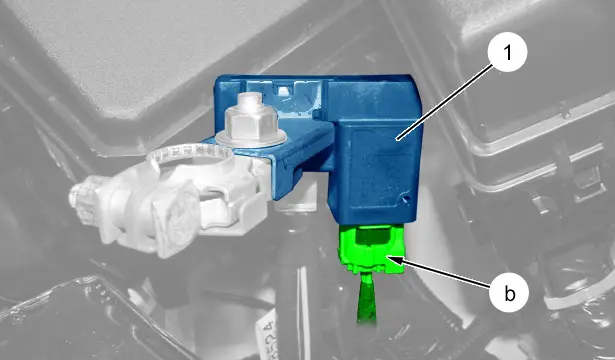

(1) Scatola di stato della carica batteria.

(9) Cavo di massa.

"b" Connettore elettrico.

4. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

Coppie di serraggio :

• Dado (4) del cavo negativo della centralina stato di carica della batteria (1) : Serraggio a 0,8 daNm
• Dado (3) del morsetto negativo : Serraggio a 0,4 daNm

4.1. Montaggio "A"

Rimontare la centralina stato di carica batteria di servizio (1).

Applicare una controcoppia per evitare la rotazione della centralina stato di carica della batteria (1) :

• Posizionare una boccola [FACOM-S-11H] all’interno del morsetto negativo della batteria di servizio (2)(in "d")
• Serrare il dado (3) del morsetto negativo della batteria di servizio

Serrare il dado (4).

Ricollegare il connettore della centralina stato di carica della batteria (1)(in "b").

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

Ricollegare il morsetto negativo della batteria di servizio.

4.2. Montaggio "B"

Rimontare :

• La centralina stato di carica della batteria (1)
• Il cavo di massa
• Il dado (4)

Applicare una controcoppia per evitare la rotazione della centralina stato di carica della batteria (1) ; Tramite una chiave Torx a gomito(in "g").

Serrare il dado (4).

Rimontare la batteria di servizio (2).

Ricollegare il morsetto negativo della batteria di servizio.

Ricollegare il connettore della centralina stato di carica della batteria (1)(in "b").

Aggraffare il fascio della centralina stato di carica della batteria (1)(in "f").

Riposizionare la copertura della batteria di servizio 12 V (*).

Agganciare il calcolatore protezione gestioni alimentazioni circuito elettrico (*).

Rimontare :

• Il deflettore dell’aria (*)
• Il dispositivo antirisonanza d’entrata dell’aria (*)

NOTA : (*) Secondo l’equipaggiamento.

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

Ricollegare il cavo positivo della batteria di servizio(in "c").

4.3. Montaggio "c"

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

Rimontare la centralina stato di carica batteria di servizio (1).

Serrare il dado del morsetto negativo della batteria di servizio.

Ricollegare il connettore della centralina stato di carica della batteria (1)(in "b").

Ricollegare il cavo di massa (6)(in "h").

Ricollocare lo sportellino d’accesso (5).

4.4. Montaggio "D" (Montaggio d’ origine )

Rimontare :

• La centralina stato di carica della batteria (1)
• Il cavo di massa
• Il dado (4)

Applicare una controcoppia per evitare la rotazione della centralina stato di carica della batteria (1) ; Tramite una chiave Torx a gomito(in "g").

Serrare il dado (4).

Riattaccare il supporto (8).

Ricollegare il connettore della centralina stato di carica della batteria (1)(in "b").

Rimontare la maschera (7).

Ricollegare il morsetto negativo della batteria di servizio.

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

Ricollegare il morsetto negativo della batteria di servizio.

Rimontare la copertura batteria di servizio (*).

NOTA : (*) Secondo l’equipaggiamento.

4.5. Montaggio "D" (Secondo montaggio )

Rimontare la centralina stato di carica batteria di servizio (1).

Serrare il dado (10) del morsetto negativo della batteria di servizio.

Ricollegare il connettore della centralina stato di carica della batteria (1)(in "b").

Ricollegare il cavo di massa (9)(in "j").

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

Ricollegare il morsetto positivo della batteria di servizio.

Rimontare la copertura batteria di servizio (*).

NOTA : (*) Secondo l’equipaggiamento.

5. Apprendimento - inizializzazione

ATTENZIONE : In caso di sostituzione : Effettuare una telecodifica automatica della centralina stato di carica della batteria ; Con lo strumento di diagnosi.
