Peugeot 308: Smontaggio - rimontaggio : Sensore di battito in testa

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

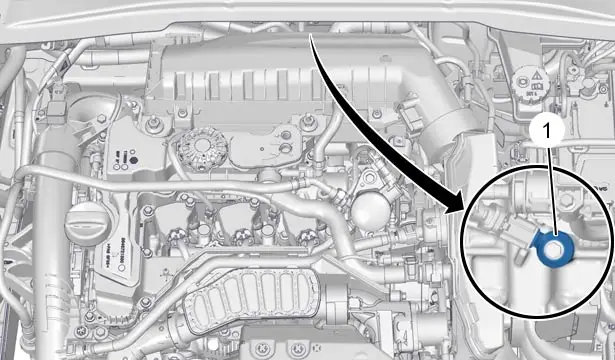

1. Ubicazione

(1) Sensore di battito in testa.

2. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio(secondo l’equipaggiamento).

Smontare :

• La protezione sotto al motore
• Il flessibile dello scarico
• La pompa elettrica dell’acqua del circuito di raffreddamento della batteria di trazione

3. Smontaggio

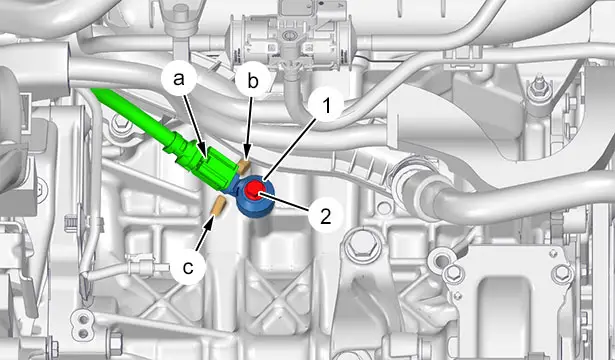

Scollegare il connettore (Premere la linguetta in " a" ).

Smontare :

• La vite (2)
• Il captatore di battito ( 1)

4. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

Coppie di serraggio :

• Motore
• Linea di scarico
• Circuito di raffreddamento della catena di trazione ibrida

Rimontare :

• Il captatore di battito ( 1) (Verificare il corretto posizionamento del dentino rispetto all’incastro ) (in "b" e "c")
• La vite (2)

Ricollegare il connettore (in "a").

5. Operazioni complementari

Rimontare :

• La pompa elettrica dell’acqua del circuito di raffreddamento della batteria di trazione
• Il flessibile dello scarico
• La protezione sotto al motore
• Il veicolo sulle sue ruote

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio(secondo l’equipaggiamento).
