Peugeot 308: Smontaggio - rimontaggio : Captatore di velocità di uscita cambio

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

2. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

CATENA DI TRAZIONE PHEV

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio (Secondo la procedura specifica).

CATENA DI TRAZIONE PHEV

Togliere la protezione sotto al motore .

CATENA DI TRAZIONE PHEV

Svuotare :

• Il circuito di raffreddamento della catena di trazione ibrida
• Il cambio automatico ibrido

Smontare la pompa ‎ elettrica dell’acqua del circuito di raffreddamento della catena di trazione ibrida .

3. Smontaggio

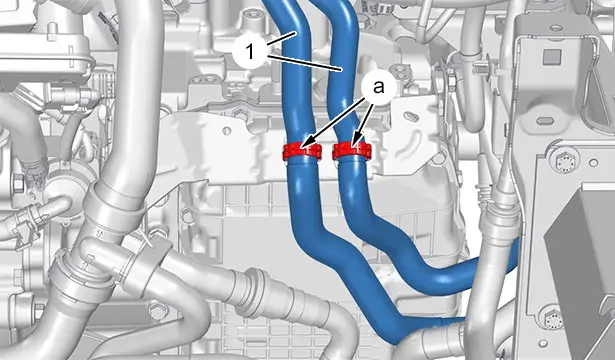

Disaccoppiare e spostare i tubi ‎(1) del circuito di raffreddamento della catena di trazione ibrida (in "a").

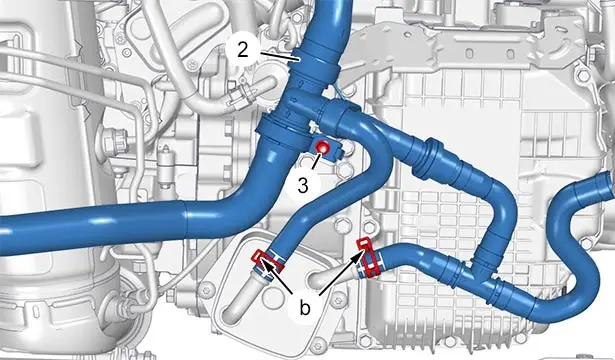

Smontare il dado (3).

Disaccoppiare e spostare i tubi ‎(2) del circuito di raffreddamento della catena di trazione ibrida (in "b").

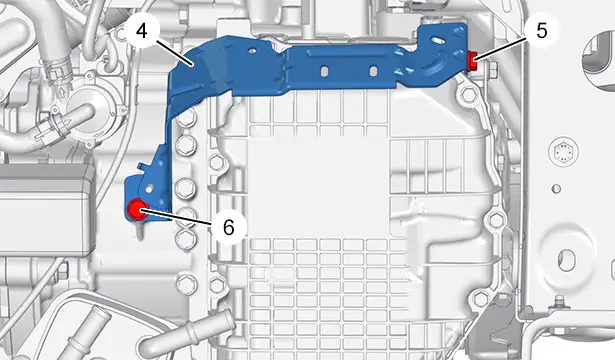

Smontare :

• Le viti (6), (5)
• Il supporto (4)

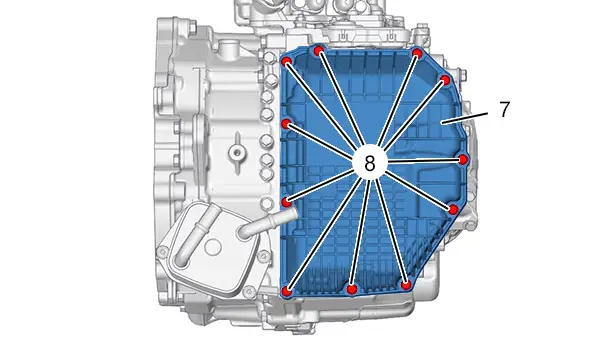

Smontare :

• Le 11 viti (8) del carter (7) del blocco idraulico
• Il carter (7) del blocco idraulico

NOTA : Il carter (7) del blocco idraulico è installato con pasta per guarnizioni.

NOTA : Il carter (7) del blocco idraulico contiene circa 0,5 l d’olio.

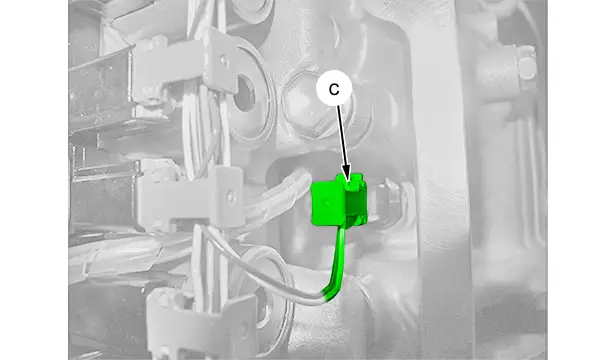

Scollegare il connettore (in "c").

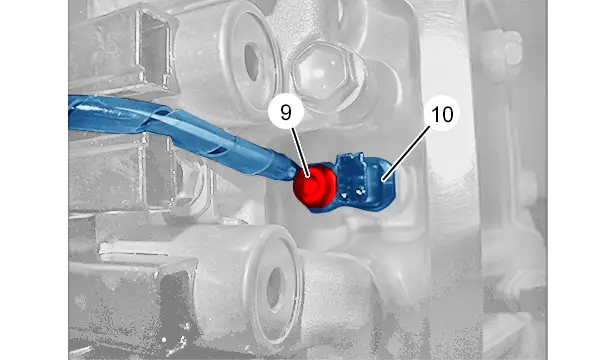

Smontare :

• La vite (9)
• Il captatore di velocità in uscita del cambio (10)

4. Rimontaggio

ATTENZIONE : Rispettare l’ordine di serraggio e le coppie di serraggio .

Rimontare :

• Il captatore di velocità in uscita del cambio (10)
• La vite (9)

Ricollegare il connettore (in "c").

ATTENZIONE : Controllare il posizionamento e i fissaggi del fascio elettrico .

Rimontare :

• Il carter (7) del blocco idraulico (con una guarnizione nuova)
• Le 11 viti (8) del carter (7) del blocco idraulico (nuovi)
• Il supporto (4)
• Le viti (6), (5)

Accoppiare i tubi ‎(2) del circuito di raffreddamento della catena di trazione ibrida (in "b").

Rimontare la vite (3).

Accoppiare i tubi ‎(1) del circuito di raffreddamento della catena di trazione ibrida (in "a").

5. Operazioni complementari

Rimontare la pompa elettrica dell’acqua del circuito di raffreddamento della catena di trazione ibrida .

CATENA DI TRAZIONE PHEV

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

Ricollegare le batterie di servizio (Secondo la procedura specifica).

Effettuare le seguenti operazioni :

• Riempire ed effettuare lo spurgo del circuito di raffreddamento della catena di trazione ibrida
• Effettuare il rabbocco e verificare il livello del cambio automatico ibrido

Effettuare un apprendimento di adattamento delle elettrovalvole e dei regolatori di pressione dell’olio (In caso di sostituzione del blocco idraulico).

CATENA DI TRAZIONE PHEV

Riattaccare la protezione sotto al motore .
