Peugeot 308: Smontaggio - rimontaggio : Captatore di velocità d’entrata cambio

TASSATIVO : Rispettare i consigli per la sicurezza e pulizia .

1. Sostituzione sistematica dei pezzi

2. Smontaggio

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

Scollegare la batteria di servizio 12 V.

Smontare :

• Il raccordo d’entrata aria (A seconda della motorizzazione)
• Il dispositivo antirisonanza d’entrata dell’aria (A seconda della motorizzazione)
• La scatola del filtro dell’aria (A seconda della motorizzazione)

Sollevare e sostenere il veicolo.

Smontare la protezione sotto il motore (secondo l’equipaggiamento).

Sostituire l’olio del cambio automatico .

Spostare i tubi del circuito di raffreddamento (A seconda della motorizzazione).

NOTA : Il carter (2) del blocco idraulico contiene circa 0,5 l d’olio.

Smontare :

• Il supporto del fascio elettrico collegato al cambio
• Le viti (1) del carter (2) del blocco idraulico
• Il carter (2) del blocco idraulico
• Il blocco idraulico e le elettrovalvole

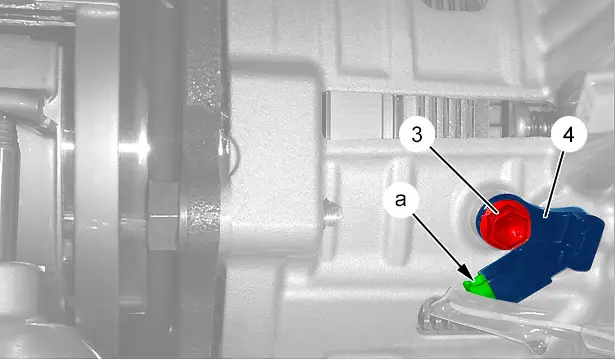

Scollegare il connettore (in "a").

Smontare :

• La vite (3)
• Il captatore di velocità in entrata del cambio (4)

3. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare :

• Il captatore di velocità in entrata del cambio (4)
• La vite (3)

Collegare il connettore (in "a").

Rimontare :

• Il blocco idraulico e le elettrovalvole
• Il carter (2) del blocco idraulico (dotato di una guarnizione nuova)
• Le viti (1) del carter (2) del blocco idraulico (nuovi)
• Il supporto del fascio elettrico collegato al cambio
• I tubi del circuito di raffreddamento (A seconda della motorizzazione)
• La scatola del filtro dell’aria (secondo motorizzazione)
• Il dispositivo antirisonanza d’entrata dell’aria (A seconda della motorizzazione)
• Il raccordo d’entrata aria (A seconda della motorizzazione)
• La protezione sotto al motore (secondo l’equipaggiamento)
• Il veicolo sulle sue ruote

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie.

Effettuare le seguenti operazioni :

• Il riempimento e il rabbocco d’olio del cambio automatico
• Apprendimento di adattamento delle elettrovalvole e dei regolatori di pressione dell’olio (In caso di sostituzione del blocco idraulico)
