Peugeot 308: Smontaggio - rimontaggio : Captatore di velocità d’entrata del cambio

TASSATIVO : Rispettare i consigli per la sicurezza e pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

CATENA DI TRAZIONE PHEV

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio (Secondo la procedura specifica ).

2. Smontaggio

Smontare il blocco idraulico e le elettrovalvole .

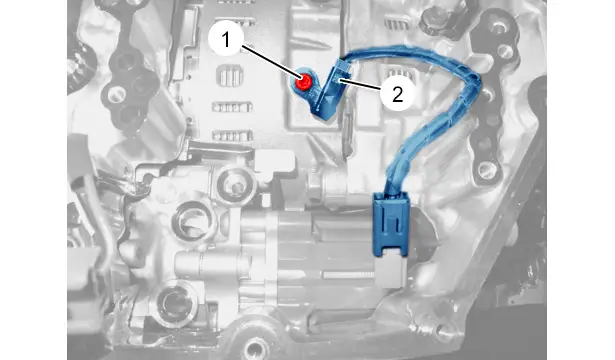

Smontare :

• La vite (1)
• Il captatore di velocità in entrata del cambio (2)

3. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare :

• Il captatore di velocità in entrata del cambio (2)
• La vite (1)
• Il blocco idraulico e le elettrovalvole

4. Operazioni complementari

Riportare il veicolo sulle sue ruote.

CATENA DI TRAZIONE PHEV

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

Ricollegare le batterie di servizio (Secondo la procedura specifica ).
