Peugeot 308: Smontaggio-rimontaggio : Elementi interni al cambio (tipo "MB6")

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

ATTENZIONE : Rispettare le condizioni di pulizia e di rimontaggio del cambio .

ATTENZIONE : Prima dello smontaggio, identificare la posizione dei pezzi.

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità
Vite dell’albero primario	1
Cuscinetto anteriore dell’albero primario	1
Cuscinetto posteriore dell’albero primario	1
Vite dell’albero secondario	1
Cuscinetto anteriore dell’albero secondario	1
Cuscinetto posteriore dell’albero secondario	1
Spina (Perno della leva del cambio)	1
Anello di fermo dell’albero primario	3
Anello di fermo dell’albero secondario	2
vite della corona del differenziale	8
Cuscinetto del differenziale	2
Coppiglie (Perno dei satelliti del differenziale)	2
Guarnizione della trasmissione	2

2. Prodotti

NOTA : Utilizzare esclusivamente i prodotti raccomandati.

Olio del cambio : Indice "B1" .

3. Attrezzatura

Utilizzare l’attrezzatura raccomandata .

4. Smontaggio : ALBERO PRIMARIO

ATTENZIONE : La superficie piatta dell’estrattore universale deve essere orientata verso il lato pignone per non appoggiare sulle dentature.

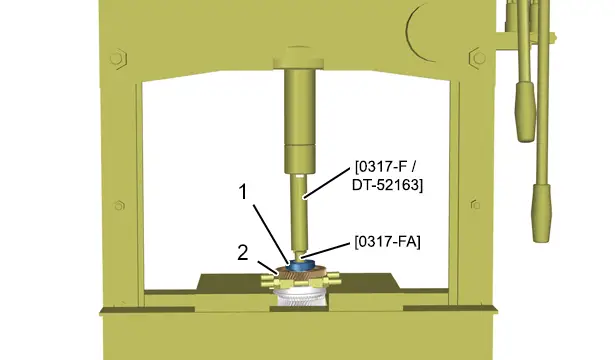

Appoggiarsi sotto al pignone della sesta (2) e smontare il cuscinetto posteriore (1) ; Con gli attrezzi [U53P / DT-22912-B], [0317-AF], [0317-F / DT-52163] e con una pressa.

ATTENZIONE : Prima dello smontaggio, identificare la posizione dei pezzi.

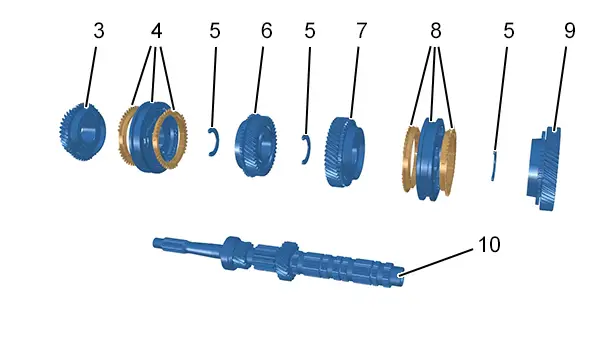

(10)Albero primario .

Smontare :

• Il pignone della sesta (9)
• L’anello di fermo (5) ; Con l’attrezzo [0345-J]
• II sincronizzatore (8) quinta/sesta
• Il pignone motore della quinta (7)
• L’anello di fermo (5) ; Con l’attrezzo [0345-J]
• Il pignone della quarta (6)
• L’anello di fermo (5) ; Con l’attrezzo [0345-J]
• Il sincronizzatore (4) terza/quarta
• Il pignone della terza (3)

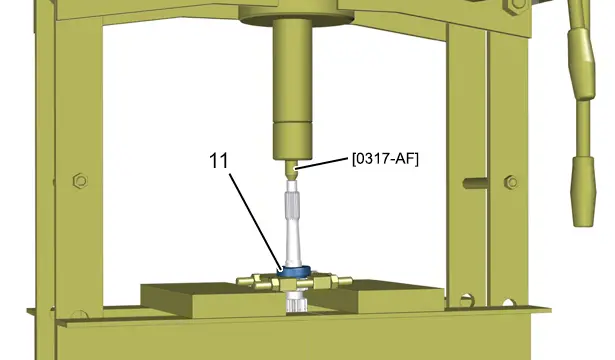

Togliere il cuscinetto anteriore (11) ; Con gli attrezzi [U53P / DT-22912-B], [0317-AF] e con una pressa.

5. Smontaggio : Albero secondario

ATTENZIONE : Prima dello smontaggio, identificare la posizione dei pezzi.

ATTENZIONE : La superficie piatta dell’estrattore universale deve essere orientata verso il lato pignone per non appoggiare sulle dentature.

Appoggiarsi sotto al cuscinetto (12).

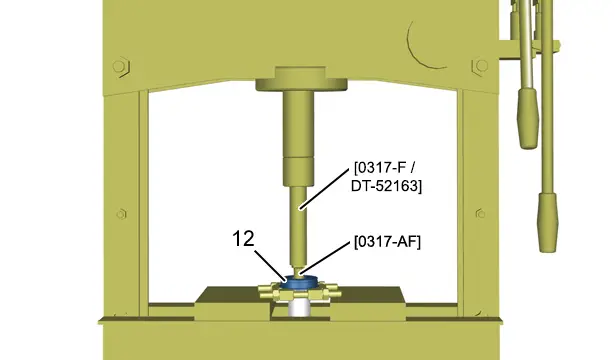

Smontare il cuscinetto di rotolamento (12) ; Con gli attrezzi [U53P / DT-22912-B], [0317-AF], [0317-F / DT-52163] e con una pressa.

Appoggiarsi sotto al pignone ricettore (13) della quinta e della sesta ; Con l’attrezzo [U53P / DT-22912-B].

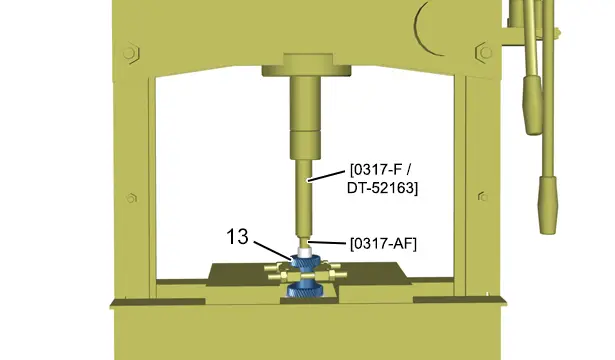

Smontare il pignone ricettore (13) della quinta e della sesta ; Con gli attrezzi [0317-AF], [0317-F / DT-52163] e con una pressa.

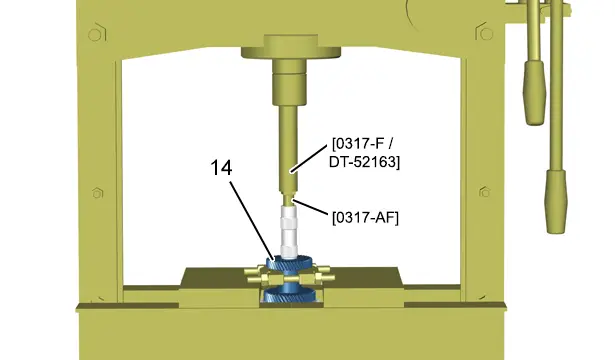

Appoggiarsi sotto al pignone ricettore (14) della terza e della quarta ; Con l’attrezzo [U53P / DT-22912-B].

Smontare il pignone ricettore (14) della terza e della quarta ; Con gli attrezzi [0317-AF], [0317-F / DT-52163] e con una pressa.

ATTENZIONE : Prima dello smontaggio, identificare la posizione dei pezzi.

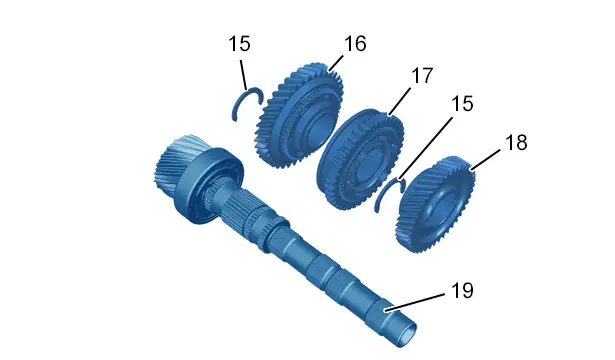

(19)Albero secondario.

Smontare :

• Il pignone ricevitore della seconda (18)
• L’anello di fermo (15) ; Con l’attrezzo [0345-K]
• Il sincronizzatore (17) prima/seconda
• Il pignone ricevitore della prima (16)
• L’anello di fermo (15) ; Con l’attrezzo [0345-K]

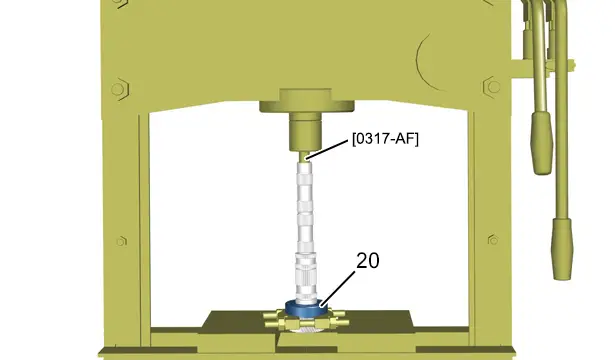

Smontare il cuscinetto di rotolamento (20) ; Con gli attrezzi [U53P / DT-22912-B], [0317-AF] e con una pressa.

6. Smontaggio : scatola del differenziale

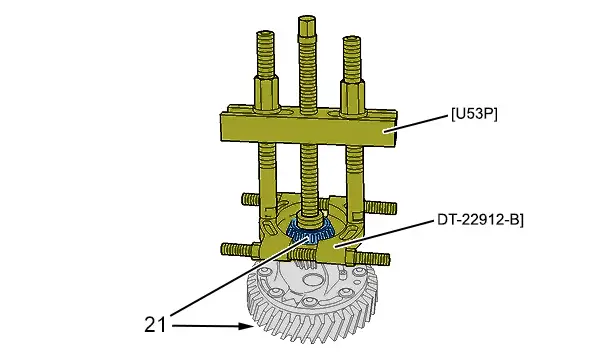

Togliere i cuscinetti (21) ; Con l’attrezzo [U53P / DT-22912-B].

ATTENZIONE : Non separare i satelliti dalle coppelle e i planetari dalle rondelle di frizione.

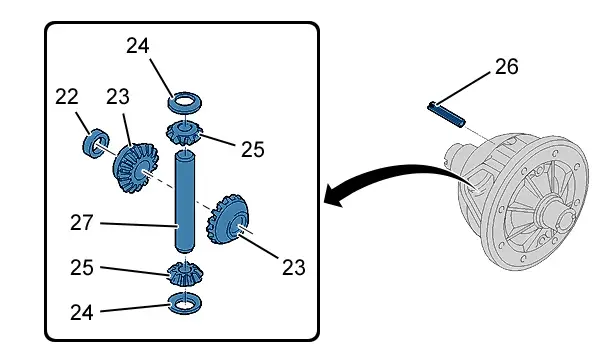

Smontare :

• La coppiglia di fermo (26)
• Il perno porta-satelliti (27)
• I satelliti (25) con le relative coppelle d’appoggio (24)
• I planetari (23) (Lato opposto alla corona)
• Il centratore del planetario (22) (Lato opposto alla corona)

Smontare :

• Le viti di fissaggio della corona del differenziale
• La corona del differenziale (28)

7. Rimontaggio : scatola del differenziale

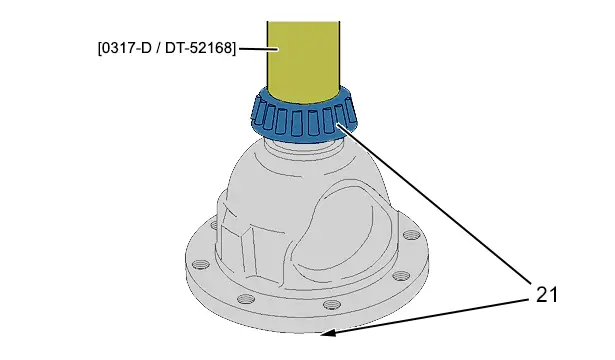

Rimontare il cuscinetto (21) (nuova) ; Con l’attrezzo [0317-D / DT-52168] e con una pressa.

Rimontare :

• Il centratore del planetario (22) (Lato opposto alla corona)
• I planetari (23)
• I satelliti (25) ed i relativi scodellini d’appoggio (24) facendoli ruotare
• L’asse dei satelliti (27)
• Le coppiglie d’arresto del perno (26) (nuovi)

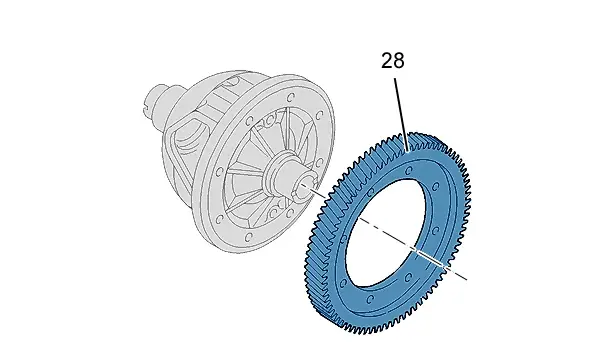

Rimontare la corona (28).

ATTENZIONE : Sostituire sistematicamente : Le viti di fissaggio della corona del differenziale.

8. Rimontaggio : sincronizzatore

NOTA : Utilizzare esclusivamente i prodotti raccomandati.

ATTENZIONE : Lubrificare i pezzi durante le procedure di montaggio Indice "B1" .

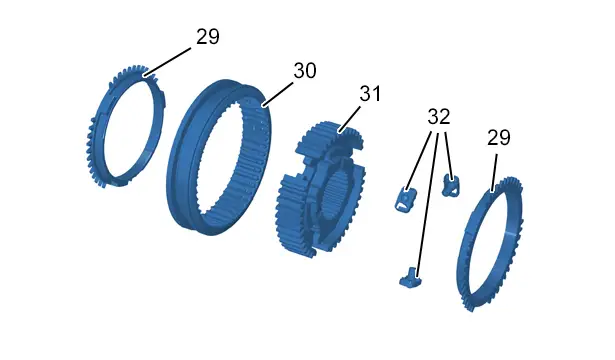

Rimontare :

• Il manicotto del sincronizzatore (30)
• Il mozzo sincronizzatore (31)
• I nottolini del sincronizzatore (32)
• La ghiera esterna (29) del sincronizzatore

9. Rimontaggio : Albero secondario

NOTA : Utilizzare pezzi puliti e privi di difetti.

NOTA : Verificare che le superfici d’appoggio dell’albero non presentino tracce di urti o rigature.

NOTA : Rispettare gli accoppiamenti contrassegnati durante lo smontaggio.

NOTA : Utilizzare esclusivamente i prodotti raccomandati.

ATTENZIONE : Lubrificare i pezzi durante le procedure di montaggio Indice "B1" .

Sostituire sistematicamente :

• I cuscinetti
• I semianelli di fermo dei cuscinetti

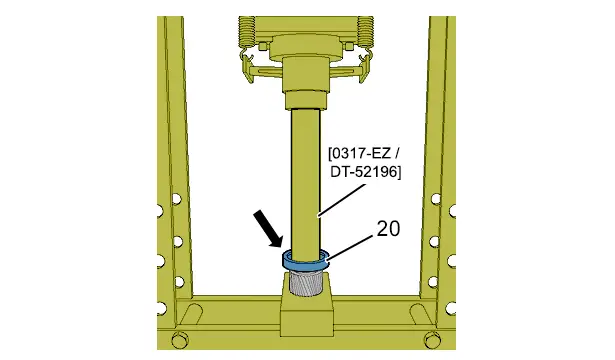

Montare il cuscinetto nuovo (20) ; Con l’attrezzo [0317-EZ / DT-52196] e con una pressa.

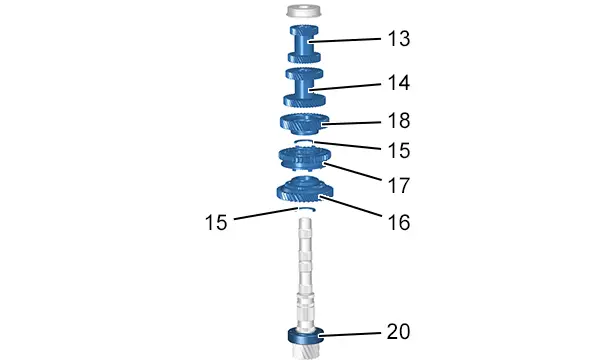

Rimontare :

• L’anello di fermo (15) (nuova) ; Con l’attrezzo [0345-K]
• Il pignone ricevitore della prima (16)
• Il sincronizzatore (17) prima/seconda
• L’anello di fermo (15) (nuova) ; Con l’attrezzo [0345-K]
• Il pignone ricevitore della seconda (18)
• Il pignone ricettore (14) terza/quarta ; Con l’attrezzo [0317-EZ / DT-52196] e con una pressa
• Il pignone ricettore (13) quinta/sesta ; Con l’attrezzo [0317-EZ / DT-52196] e con una pressa

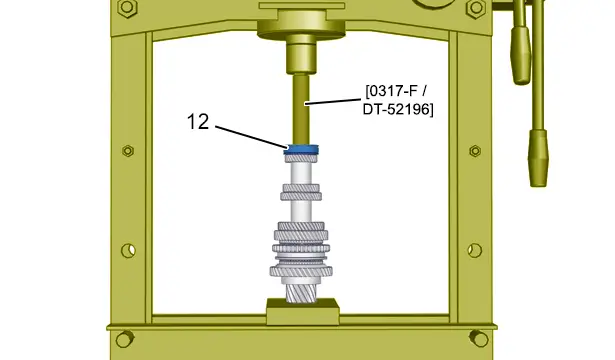

Rimontare il cuscinetto (12) (Gola verso l’alto) (nuova) ; Con l’attrezzo [0317-F / DT-52196] e con una pressa.

10. Rimontaggio : ALBERO PRIMARIO

NOTA : Utilizzare pezzi puliti e privi di difetti.

NOTA : Verificare che le superfici d’appoggio dell’albero non presentino tracce di urti o rigature.

NOTA : Rispettare gli accoppiamenti contrassegnati durante lo smontaggio.

NOTA : Utilizzare esclusivamente i prodotti raccomandati.

ATTENZIONE : Lubrificare i pezzi durante le procedure di montaggio Indice "B1" .

Sostituire sistematicamente :

• I cuscinetti
• I semianelli di fermo dei cuscinetti

ATTENZIONE : La superficie piatta "a" dell’estrattore universale deve essere orientata verso il lato pignone per non appoggiare sulle dentature.

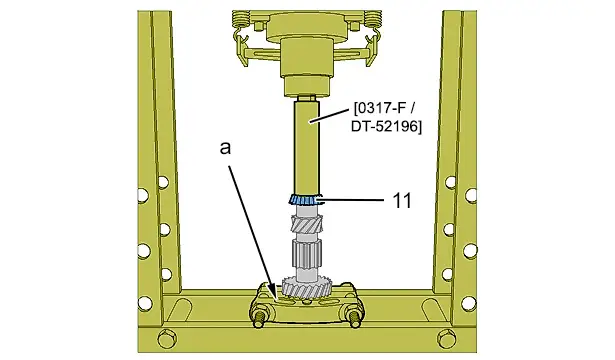

Ricollocare il cuscinetto anteriore (11) (nuova) ; Con gli attrezzi [U53T / DT-22912-B], [0317-F / DT-52196] e con una pressa.

Rimontare :

• Il pignone della terza (3)
• La ghiera del sincronizzatore (4) terza / quarta
• L’anello di fermo (5) ; Con l’attrezzo [0345-J]
• Il pignone della quarta (6)
• L’anello di fermo (5) ; Con l’attrezzo [0345-J]
• Il pignone motore della quinta (7)
• II sincronizzatore (8) quinta/sesta
• L’anello di fermo (5) ; Con l’attrezzo [0345-J]
• Il pignone della sesta (9)

ATTENZIONE : La superficie piatta "a" dell’estrattore universale deve essere orientata verso il lato pignone per non appoggiare sulle dentature.

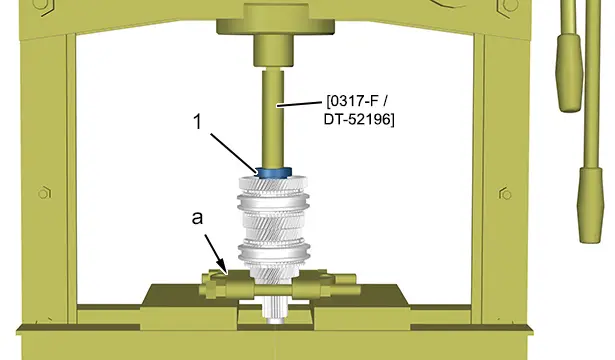

Ricollocare il cuscinetto posteriore (1) (nuova) ; Con gli attrezzi [U53T / DT-22912-B], [0317-F / DT-52196] e con una pressa.
