Peugeot 308: Smontaggio - rimontaggio : Filtro dell’olio del blocco idraulico

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

2. Operazioni preliminari

Posizionare il veicolo su un ponte elevatore.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio(secondo equipaggiamento).

Svuotare il cambio manuale pilotato con doppia frizione ibrida .

3. Smontaggio

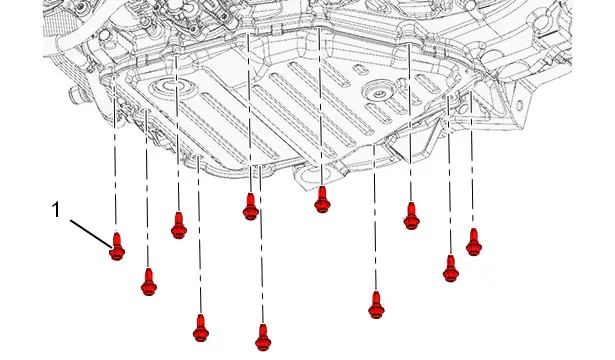

Togliere le 11 viti (1).

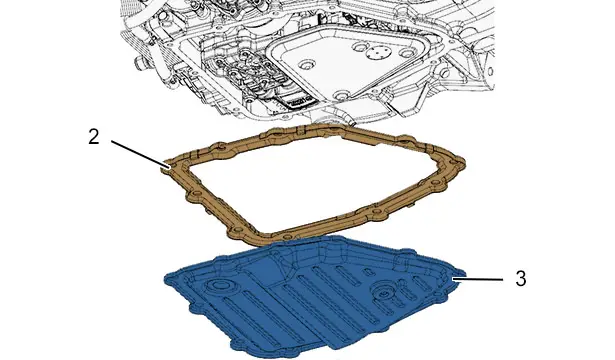

Smontare :

• Il carter di distribuzione (3)
• La guarnizione (2)

Smontare :

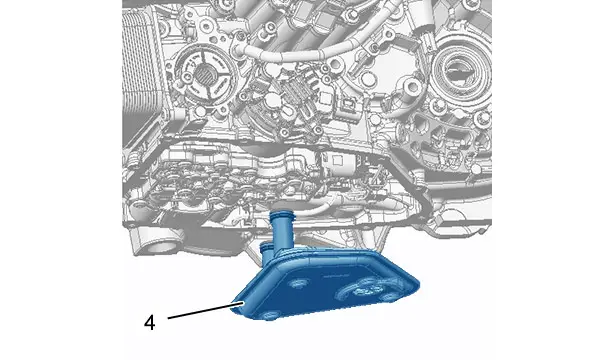

• Il filtro dell’olio del blocco idraulico (4)
• Le guarnizioni toriche

4. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

CAMBIO TIPO EDCT 6 MARCE E CAMBIO MANUALE PILOTATO 6 RAPPORTI IBRIDO

Coppie di serraggio :

• Cambio manuale pilotato ibrido a doppia frizione
• Ruote

Rimontare :

• Il filtro dell’olio (4) sul blocco idraulico (Con guarnizioni toniche ‎ nuove)
• La guarnizione (2) nuova
• Il carter di distribuzione (3)
• Le 11 viti (1)

5. Operazioni complementari

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio(secondo equipaggiamento).

Inserire e rabboccare l’olio del cambio manuale pilotato con doppia frizione ibrida .
