Peugeot 308: Smontaggio - rimontaggio : Filtro dell’olio del cambio ibrido manuale pilotato con doppia frizione ibrida

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

2. Operazioni preliminari

Posizionare il veicolo su un ponte elevatore.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (Secondo l’equipaggiamento).

Svuotare il cambio manuale pilotato con doppia frizione ibrida .

Smontare :

• La ruota anteriore sinistra
• Il paraschizzi anteriore sinistro

3. Smontaggio

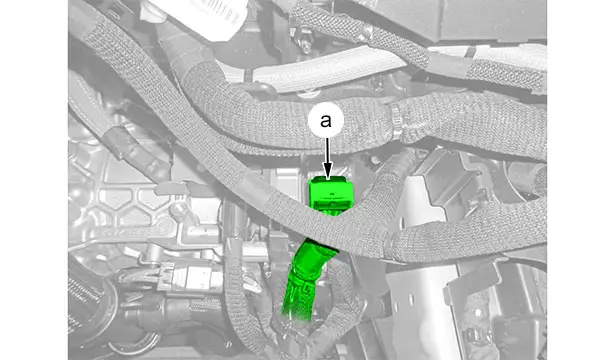

Scollegare il connettore (in "a").

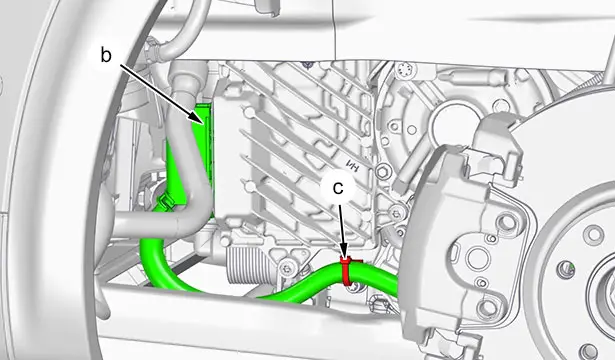

Scollegare il connettore (in "b").

Sganciare il fascio elettrico  (in "c").

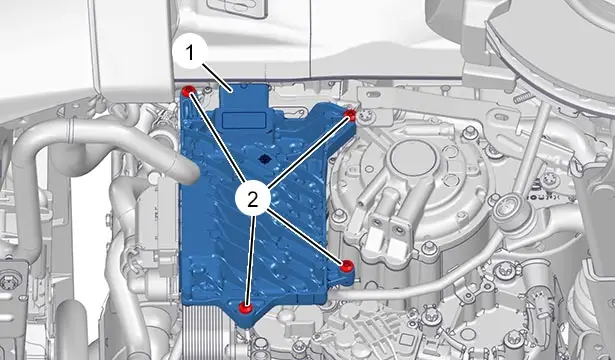

Smontare :

• Le 4 viti (2)
• L’ECU del cambio manuale pilotato con doppia frizione ibrida (1)

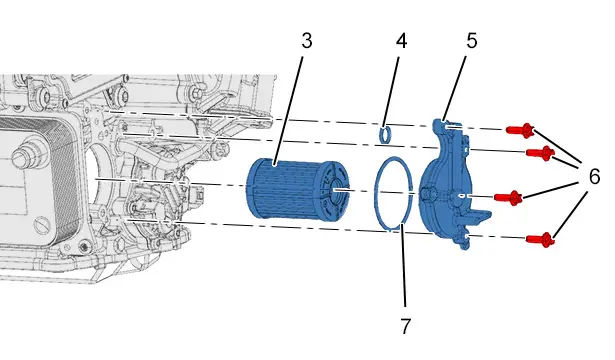

Smontare :

• Le 4 viti (6)
• Il carter (5)
• Il filtro dell’olio (3) del cambio manuale pilotato con doppia frizione ibrida comprende
• Le guarnizioni toriche (4), (7)

4. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

CAMBIO TIPO EDCT 6 MARCE E CAMBIO MANUALE PILOTATO 6 RAPPORTI IBRIDO

Coppie di serraggio :

• Cambio manuale pilotato ibrido a doppia frizione
• Ruote

Rimontare :

• Le guarnizioni toriche nuove (4), (7)
• Il nuovo filtro dell’olio del cambio manuale pilotato con doppia frizione ibrida (3)
• Il carter (5)
• Le 4 viti (6)
• L’ECU del cambio manuale pilotato con doppia frizione ibrida (1)
• Le 4 viti (2)

Agganciare il fascio elettrico  (in "c").

Ricollegare :

• Il connettore (in "b")
• Il connettore (in "a")

5. Operazioni complementari

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie.

Rimontare :

• Il paraschizzi anteriore sinistro
• La ruota anteriore sinistra

Inserire e rabboccare l’olio del cambio manuale pilotato con doppia frizione ibrida .

Riportare il veicolo sulle sue ruote.
