Peugeot 308: Identificazione : Zone di taglio vietate, lato passeggero

TASSATIVO : Prima di un intervento sulla struttura di un veicolo a energia elettrica imbarcata (veicolo elettrico/ibrido) il veicolo deve essere messo in sicurezza da un tecnico abilitato.

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Tutti gli interventi di riparazione su un veicolo ad energia elettrica imbarcata (veicolo elettrico/veicolo ibrido) devono essere effettuati da personale abilitato.

ATTENZIONE : Tutte le superfici decapate devono essere protette con il procedimento di rizincatura elettrolitica omologato .

1. Informazione

ATTENZIONE : Le zone di taglio in prossimità di un inserto strutturale o ad espansione, per evitare il loro deterioramento, devono essere effettuate a una distanza di sicurezza di oltre 40 mm.

NOTA : Tutte le zone di taglio sulle fiancate sono autorizzate, salvo nei punti specificati in questo documento.

2. Localizzazione : Zone di taglio vietate

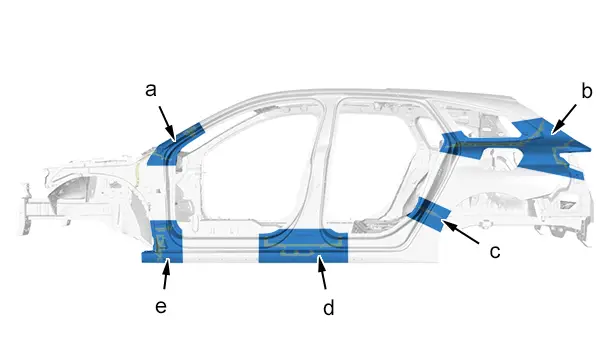

Zone di taglio vietate :

• "a" Inserto a espansione del montante del parabrezza
• "b" Inserti ad espansione anteriori e posteriori dell’ossatura laterale posteriore
• "c" Inserto ad espansione montante posteriore
• "d" Inserto ad espansione esterno di rinforzo del montante centrale
• "e" Inserto a espansione del montante anteriore

3. Quote delle zone di taglio vietate

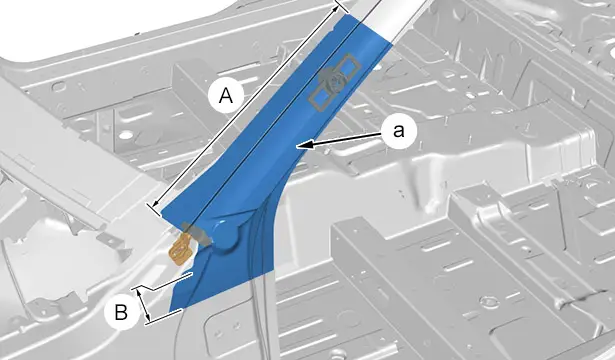

"a" Zona inserto ad espansione alla base del parabrezza.

"A" = 365 mm.

"B" = 40 mm.

"b" Zona inserti ad espansione anteriori e posteriori dell’ossatura laterale posteriore.

"C" = 390 mm.

"D" = 240 mm.

"E" = 130 mm.

"F" = 80 mm.

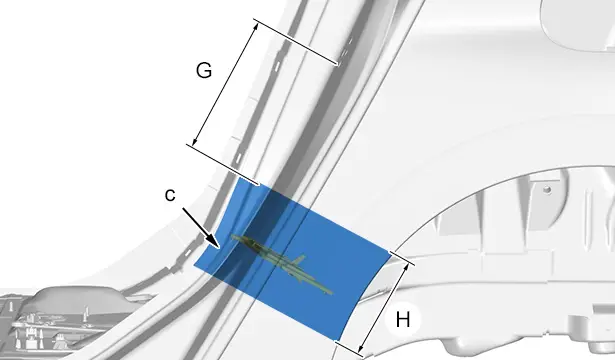

"c" Zona inserto ad espansione inferiore del montante posteriore.

"G" = 225 mm.

"H" = 80 mm.

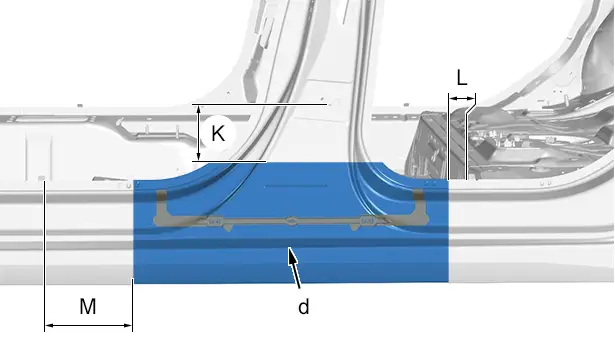

"d" Zona inserto ad espansione esterno di rinforzo del montante centrale.

"K" = 130 mm.

"L" = 48 mm.

"M" = 178 mm.

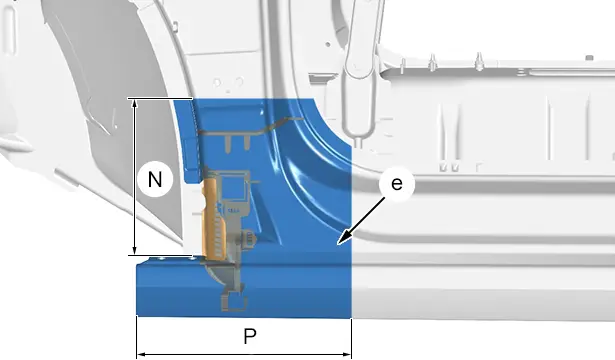

"e" Zona inserto a espansione del montante anteriore.

"N" = 205 mm.

"P" = 260 mm.
