Peugeot 308: Smontaggio - rimontaggio : Cinture di sicurezza posteriori

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Applicare i consigli per la sicurezza relativi agli Airbag .

TASSATIVO : Applicare la procedura di messa fuori servizio del sistema centralizzato airbag .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

ATTENZIONE : Sbloccare e scollegare i connettori con le dovute precauzioni ; Al momento della connessione, verificare il percorso e il fissaggio dei fasci elettrici.

ATTENZIONE : Scollegare i connettori senza sollecitare i fasci elettrici e i connettori (Non è ammessa nessuna trazione sul fascio elettrico.).

Legenda : Simboli delle operazioni .

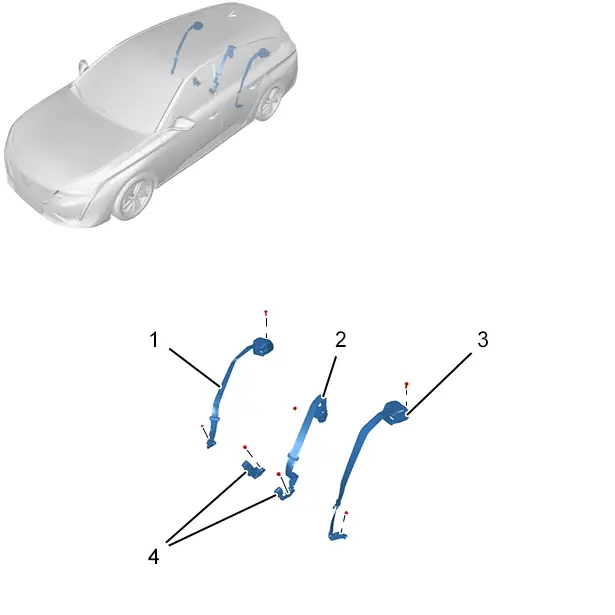

1. Ubicazione

2. Attrezzatura

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare la batteria di servizio o le batterie di servizio (a seconda dell’equipaggiamento).

Smontare :

• Il sedile della panchetta posteriore
• La guarnizione del vetro laterale fisso
• Il rivestimento della soglia della porta posteriore

4. Smontaggio

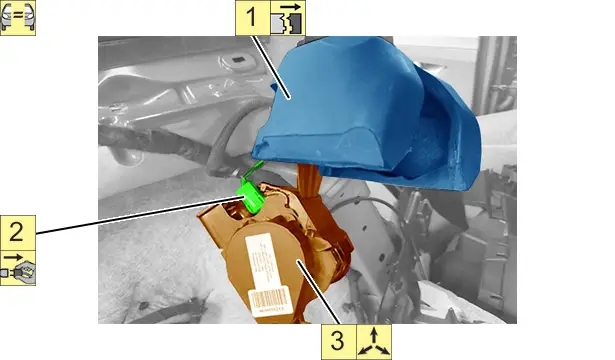

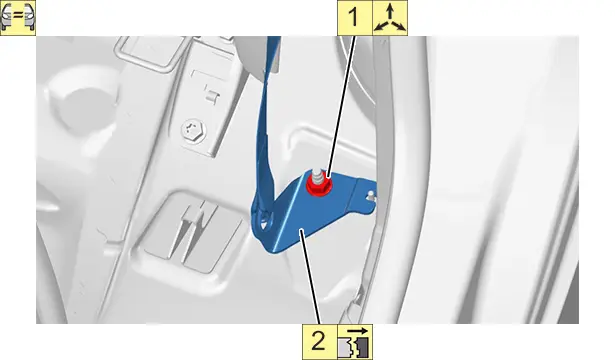

4.1. Cinture di sicurezza posteriori laterali

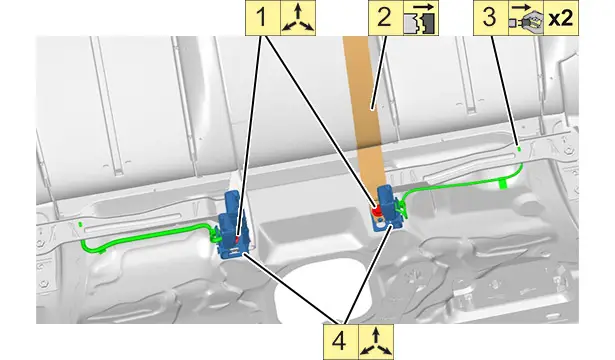

4.2. Dispositivi d’aggancio delle cinture di sicurezza

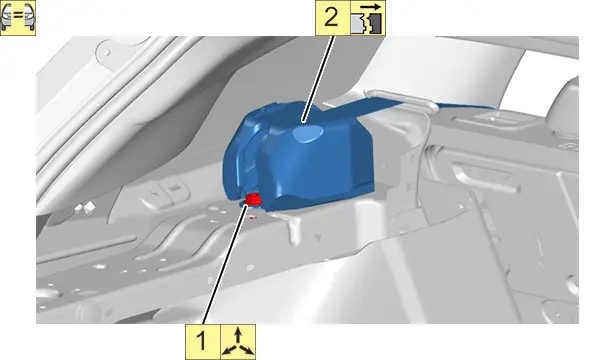

4.3. Cintura di sicurezza posteriore centrale

Staccare la cintura di sicurezza posteriore centrale (2) .

5. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

6. Operazioni complementari

Rimontare :

• Il rivestimento della soglia della porta posteriore
• La guarnizione del vetro laterale fisso
• Il sedile della panchetta posteriore

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare la batteria di servizio o le batterie di servizio (a seconda dell’equipaggiamento).

TASSATIVO : Applicare la procedura di messa in servizio del sistema centralizzato airbag .

Inserire il contatto.

Verificare il funzionamento della spia "Airbag" sul quadro strumenti.

NOTA : La spia si accende per 6-8 secondi, e poi si spegne.

Se la spia non si spegne, effettuare una lettura dei codici difetto.

Controllare il funzionamento dei vari equipaggiamenti.
