Peugeot 308: Smontaggio - rimontaggio : Comando di apertura del cofano motore

Peugeot 308 (P5) 2021-2026 Manuale di servizio / Carrozzeria :: Parte anteriore / Cofano / Smontaggio - rimontaggio : Comando di apertura del cofano motore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

Legenda : Simboli delle operazioni .

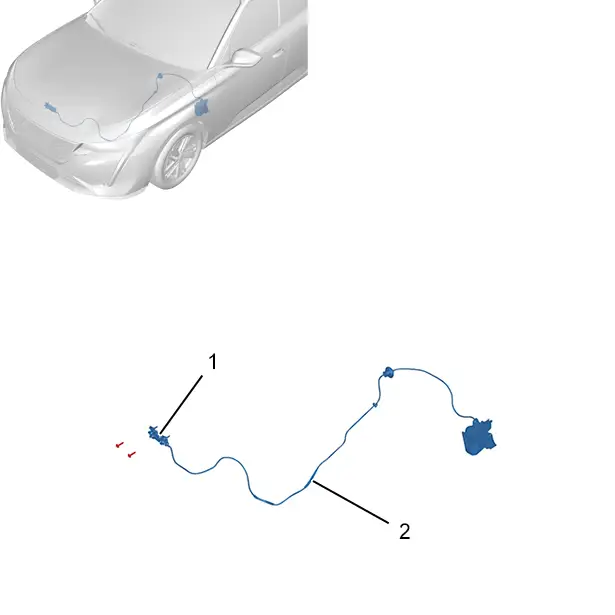

1. Ubicazione

Riferimento Descrizione Quantità
(1) Serratura del cofano 1
(2) Cavo di comando dell’apertura del cofano motore 1

2. Attrezzatura

Attrezzo Riferimento Descrizione

[1350-ZZ] Attrezzi per smontaggio

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Smontare :

  • Il paraurti anteriore
  • I proiettori
  • Il rivestimento ‎ del montante anteriore ‎ (Lato guidatore)

4. Smontaggio

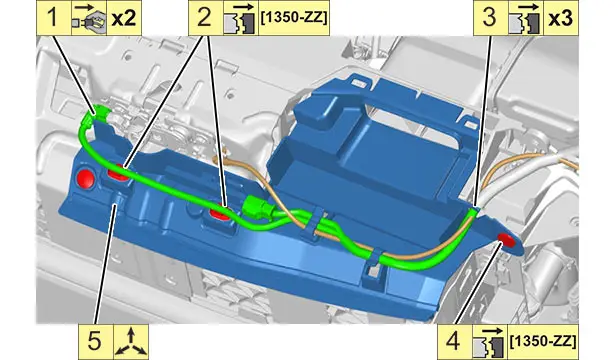

4.1. Deflettore del paraurti anteriore

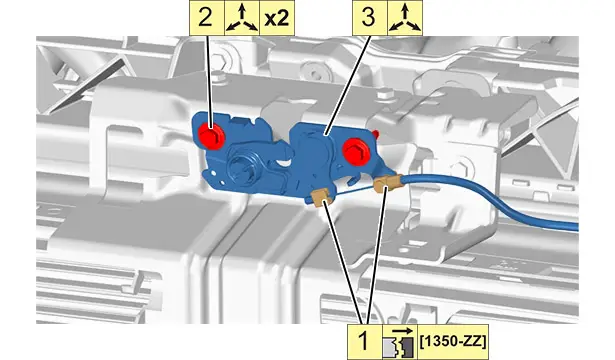

4.2. Serratura del cofano

4.3. Cavo di comando dell’apertura del cofano motore

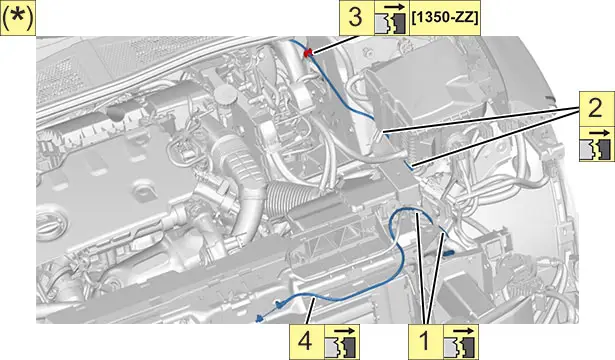

NOTA : (*) Apporre dei segni di riferimento visibili sul percorso del cavo (Vano motore).

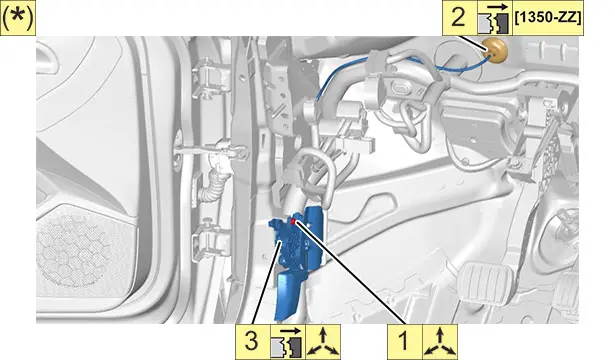

NOTA : (*) Apporre dei segni di riferimento visibili sul percorso del cavo (Lato abitacolo).

5. Rimontaggio

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

Al rimontaggio verificare il corretto posizionamento del passaguaina .

Rispettare il percorso del cavo .

NOTA : Prima della chiusura del cofano motore verificare il funzionamento del comando d’apertura e della serratura.

Effettuare la regolazione dei giochi e delle sporgenze.

6. Operazioni complementari

Rimontare :

  • I proiettori
  • Il paraurti anteriore
  • Il rivestimento ‎ del montante anteriore ‎ (Lato guidatore)

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

7. Controllo

Controllare il funzionamento dei vari equipaggiamenti.
