Peugeot 308: Smontaggio - rimontaggio : Leva delle marce a impulsi

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Attrezzatura

2. Operazione preliminare

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio .

3. Smontaggio

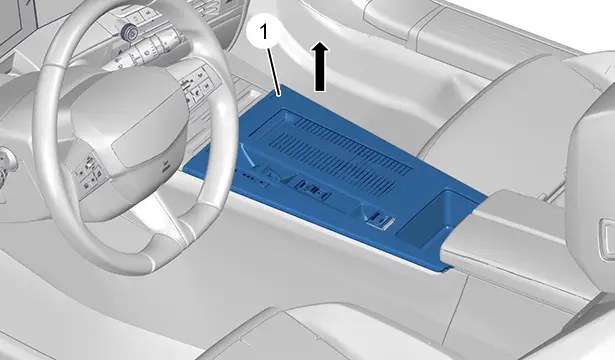

Togliere la console (1);Con l’attrezzo [1350-ZZ] (Secondo la freccia ).

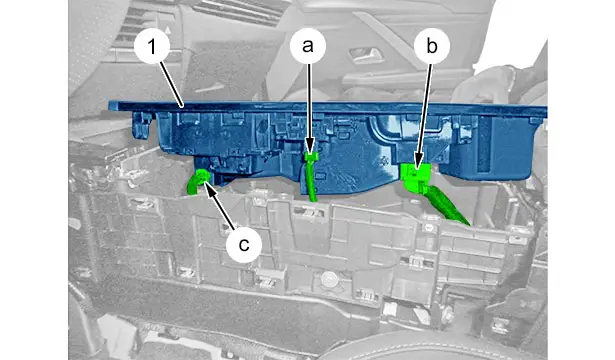

Scollegare i connettori(in "a","b","c").

Togliere la console (1).

NOTA : Operazioni da realizzare sul banco.

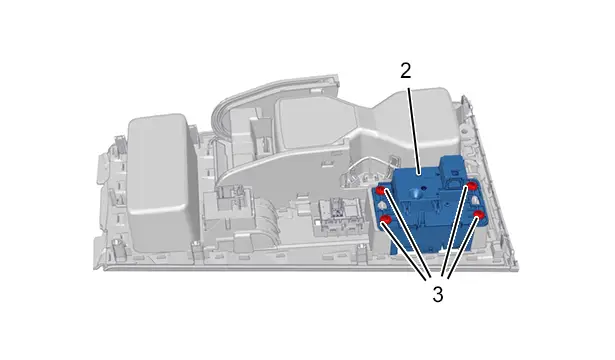

Smontare :

• Le 4 viti (3)
• La leva delle marce a impulsi ‎(2)

4. Rimontaggio

Rimontare :

• La leva delle marce a impulsi ‎(2)
• Le 4 viti (3)
• La console (1)

Ricollegare i connettori (in "a","b","c").

5. Operazioni complementari

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

Ricollegare le batterie di servizio .

Controllare il funzionamento dei vari equipaggiamenti.
