Peugeot 308: Smontaggio - rimontaggio : Pomello e rivestimento della leva di comando delle marce (fissati solo da una fascetta in plastica in corrispondenza del pomello )

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

2. Attrezzatura

3. Operazioni preliminari

Far arretrare i sedili anteriori al massimo.

Togliere la modanatura della leva del cambio (Secondo l’equipaggiamento del veicolo).

4. Smontaggio

ATTENZIONE : Contrassegnare la direzione di montaggio delle cuciture del rivestimento (1) della leva di comando delle marce prima dello smontaggio.

Sganciare il rivestimento (1) della leva di comando delle marce dalla console centrale (3) ; Con l’attrezzo [1350-ZZ].

ATTENZIONE : Sui veicoli dotati di comando delle marce 6 rapporti, sganciare la ghiera inferiore per smontare il pomello (2) ; Ruotare la ghiera inferiore .

Estrarre l’insieme pomello (2) rivestimento (1) della leva di comando delle marce .

Ruotare il rivestimento (1) della leva di comando delle marce sul pomello (2).

Tagliare la fascetta in plastica del rivestimento (1) della leva di comando delle marce ; Con una pinza da taglio.

Rimuovere il pomello (2) dal rivestimento (1) della leva di comando delle marce .

5. Rimontaggio

5.1. Cuciture semplici

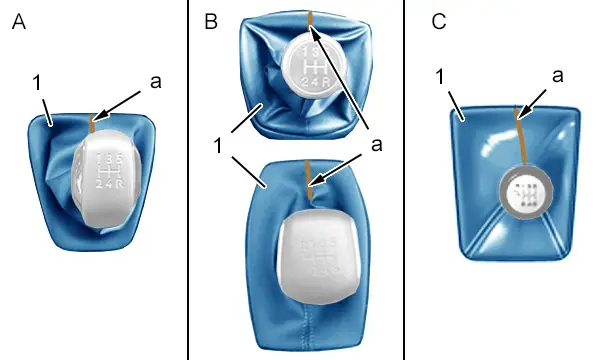

NOTA : La cucitura semplice deve essere rivolta verso il cruscotto (in ''a").

Montaggio "A" : Rivestimento (1) della leva di comando delle marce con 1 cucitura semplice.

Montaggio "B" : Rivestimento (1) della leva di comando delle marce con 2 cuciture semplici o 1 cucitura semplice e 1 impunture sulla parte posteriore.

Montaggio "C" : Rivestimento (1) della leva di comando delle marce con 3 cuciture semplici o 1 cucitura semplice e 2 impunture sulla parte posteriore.

Girare il rivestimento (1) della leva di comando delle marce .

Inserire il pomello (2) nel rivestimento (1) della leva di comando delle marce .

Posizionare il rivestimento (1) della leva di comando delle marce a raso del pomello (2).

Allineare la cucitura del rivestimento (1) della leva di comando delle marce al dentino del pomello (2) (in ''b").

Spostare l’eccedenza di tessuto di cucitura del rivestimento (1) della leva di comando delle marce .

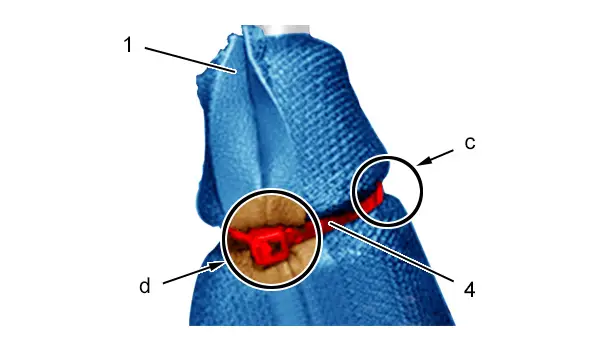

ATTENZIONE : Posizionare il sistema di chiusura della fascetta in plastica (4) sulla cucitura del rivestimento (1) della leva di comando delle marce (in ''d").

Posizionare la fascetta in plastica (4) nella scanalatura del pomello (2) della leva di comando delle marce (in ''c").

Serrare la fascetta in plastica (4).

Tagliare la parte eccedente della fascetta in plastica (4) ; Con una pinza da taglio.

Girare il rivestimento (1) della leva di comando delle marce .

Controllare la presenza e le condizioni dei dentini (5a) della base (5) del rivestimento (1) della leva di comando delle marce (Secondo l’equipaggiamento del veicolo).

Riapplicare il rivestimento (1) della leva di comando delle marce sulla base (5) (Secondo l’equipaggiamento del veicolo).

Rimontare e riagganciare il pomello (2) sul perno della leva di comando delle marce .

Verificare il fissaggio del pomello (2) al perno della leva di comando delle marce .

Riagganciare il rivestimento (1) della leva di comando delle marce alla console centrale (3) ; Con l’attrezzo [1350-ZZ].

5.2. Impunture

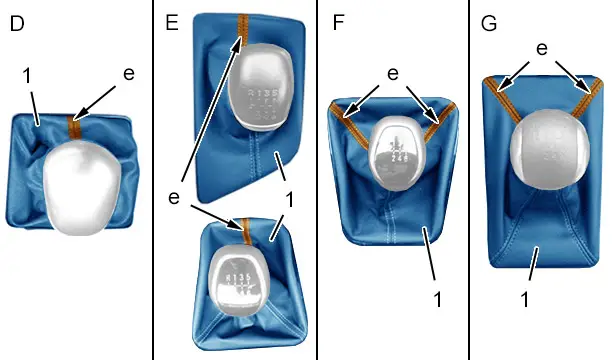

NOTA : L’impuntura o le impunture devono essere rivolte verso il cruscotto (in ''e").

Montaggio "D" : Rivestimento (1) della leva di comando delle marce con 1 impunture.

Montaggio "E" : Rivestimento (1) della leva di comando delle marce con 2 impunture o 1 impuntura sulla parte anteriore e 2 impunture sulla parte posteriore.

Montaggio "F" : Rivestimento (1) della leva di comando delle marce con 3 impunture.

Montaggio "G" : Rivestimento (1) della leva di comando delle marce con 4 impunture.

Montaggi "D", "E", "F" e "G" :

• Girare il rivestimento (1) della leva di comando delle marce
• Inserire il pomello (2) nel rivestimento (1) della leva di comando delle marce
• Posizionare il rivestimento (1) della leva di comando delle marce a raso del pomello (2)

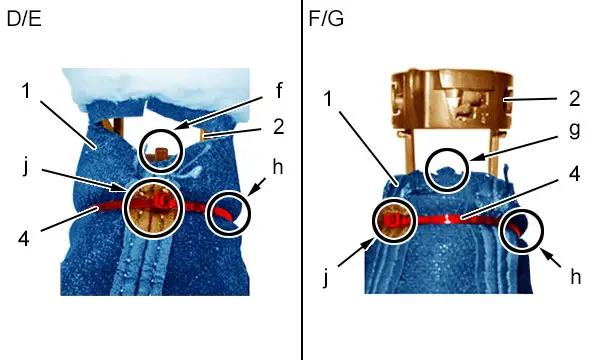

Montaggi "D" e "E" : Allineare l’impuntura del rivestimento (1) della leva di comando delle marce al dentino del pomello (2) (in ''f").

Montaggi "F" e "G" : Posizionare il dentino del pomello (2) alla stessa distanza dalle 2 impunture del rivestimento (1) della leva di comando delle marce (in ''g").

ATTENZIONE : Posizionare il sistema di chiusura della fascetta in plastica (4) sull’impuntura del rivestimento (1) della leva di comando delle marce (in ''j").

Posizionare la fascetta in plastica (4) nella scanalatura del pomello (2) della leva di comando delle marce (in ''h").

Serrare la fascetta in plastica (4).

Tagliare la parte eccedente della fascetta in plastica (4) ; Con una pinza da taglio.

Controllare la presenza e le condizioni dei dentini (5a) della base (5) del rivestimento (1) della leva di comando delle marce (Secondo l’equipaggiamento del veicolo).

Rimontare l’insieme base (5) e rivestimento (1) della leva di comando delle marce (Secondo l’equipaggiamento del veicolo).

Rimontare e riagganciare il pomello (2) sul perno della leva di comando delle marce .

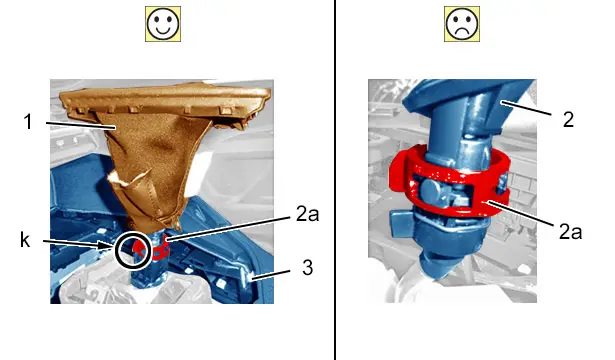

Premere e ruotare contemporaneamente per riagganciare la ghiera inferiore (2a) del pomello (2) della leva di comando delle marce 6 rapporti con retromarcia indicizzata (in ''k") (Secondo l’equipaggiamento del veicolo).

Verificare il fissaggio del pomello (2) al perno della leva di comando delle marce .

Riagganciare il rivestimento (1) della leva di comando delle marce alla console centrale (3) ; Con l’attrezzo [1350-ZZ].

6. Operazione complementare

Riposizionare la modanatura della leva del cambio (Secondo l’equipaggiamento del veicolo).

7. Controllo

Controllare il funzionamento dei vari equipaggiamenti.
