Peugeot 308: Smontaggio-rimontaggio : Disco freno anteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

ATTENZIONE : Alla sostituzione dei dischi, sostituire sistematicamente anche le piastre dei freni.

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità (Per lato)
Vite (Supporto della pinza del freno anteriore)	2
Vite (Disco freno anteriore)	2

2. Attrezzatura

Materiale : Pinza spingi pistone.

3. Operazioni preliminari

Utilizzare i prodotti consigliati dal costruttore .

ATTENZIONE : Se il serbatoio del liquido dei freni è al livello massimo, rimuoverne il filtro e svuotare parzialmente il serbatoio con una siringa pulita al fine di evitarne lo straripamento.

Posizionare il veicolo su un ponte elevatore.

Smontare :

• Le viti delle ruote anteriori
• Le ruote anteriori

4. Smontaggio

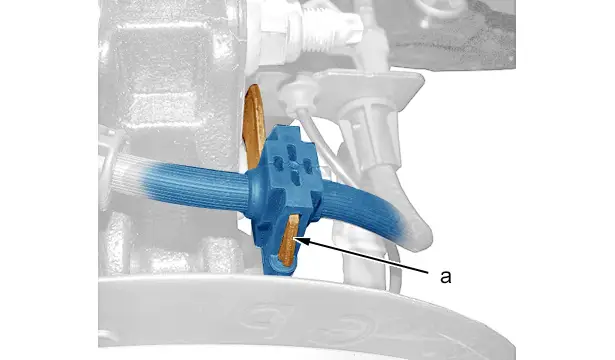

ATTENZIONE : Non disunire mai il flessibile del freno dal suo supporto in "a" : Rischio di grave deterioramento del flessibile del freno.

ATTENZIONE : Non ruotare il flessibile del freno .

ATTENZIONE : Non aprire il circuito di frenata sulla pinza del freno.

NOTA : Le piastre dei freni, lato interno della ruota, sono agganciate nel pistone della pinza del freno (2).

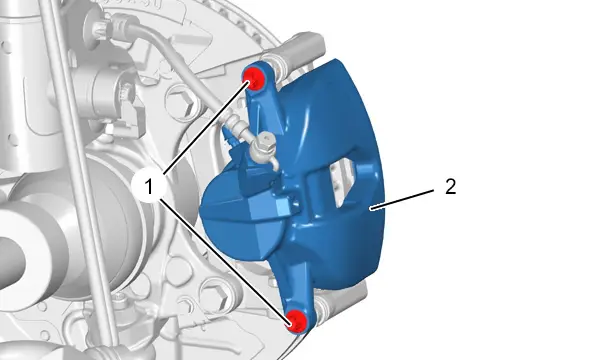

Togliere le viti (1).

Spostare e tenere sospesa la pinza dei freni (2).

Smontare le piastrine di freno .

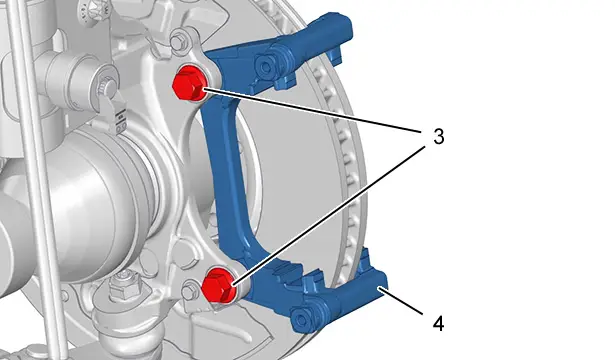

Smontare :

• Le viti (3)
• Il supporto (4) della pinza del freno (2)

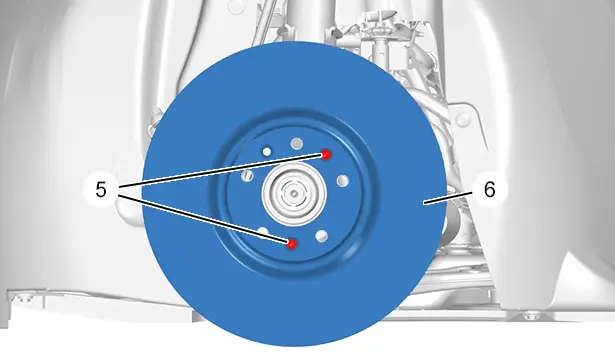

Smontare :

• Le 2 viti (5)
• Il disco del freno anteriore (6)

5. Pulizia

TASSATIVO : Non utilizzare aria compressa per pulire i freni.

5.1. Prima possibilità

Pulire il disco dei freni (6) e la pinza dei freni (2) utilizzando uno dei prodotti raccomandati per la pulizia dei freni.

Lasciar gocciolare e asciugare.

Asciugare con un panno in carta :

• Il disco del freno anteriore (6)
• La pinza del freno anteriore (2)

5.2. Seconda possibilità

Utilizzare un apparecchio per spolveratura omologato dal costruttore .

6. Controllo

ATTENZIONE : Nessuna traccia di grasso, d’olio, di lubrificante è tollerata sulle guarniture delle pastiglie dei freni.

Verificare visivamente :

• La tenuta attorno al pistone della pinza del freno
• La regolazione e lo stato delle cuffie di protezione
• L’usura dei dischi freno
• Centrare sul volano

Sostituire i pezzi difettosi.

7. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE MHEV

Coppie di serraggio :

• Sistema di frenata
• Ruote

CATENA DI TRAZIONE PHEV

Coppie di serraggio :

• Sistema di frenata
• Ruote

CATENA DI TRAZIONE ELETTRICA

Coppie di serraggio :

• Sistema di frenata
• Ruote

Spingere a fondo il pistone della pinza nel suo alloggiamento ; Con una pinza spingi pistoni.

ATTENZIONE : Frapporre uno spessore tra l’attrezzo e la piastra, per spingere il pistone a fondo nel suo alloggiamento.

Sorvegliare il livello del liquido dei freni.

ATTENZIONE : La sostituzione delle viti della pinza del freno (1) con viti nuove non è sistematica ; In caso di riutilizzo delle viti (1), pulire ed applicare sulla filettatura un prodotto frenafiletti indice "E3" .

Rimontare :

• Il disco del freno anteriore (6)
• Le 2 viti (5) (nuove)
• Il supporto (4) della pinza del freno (2)
• Le viti (3) (nuove)
• Le piastre freno anteriore
• La pinza del freno anteriore (2)
• Le viti (1)

8. Operazioni complementari

Rimontare :

• Le ruote anteriori
• Le viti delle ruote anteriori
• Il veicolo sulle sue ruote

TASSATIVO : Prima che il veicolo inizi a muoversi, premere più volte, lentamente e progressivamente, il pedale del freno a motore avviato.

Verificare il livello del liquido dei freni e completarlo se necessario.
