Peugeot 308: Smontaggio - rimontaggio : Pastiglie dei freni anteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

2. Attrezzatura

Materiale : Pinza spingi pistone.

3. Smontaggio

Se il serbatoio del liquido dei freni è al livello massimo, rimuoverne il filtro e svuotare parzialmente il serbatoio con una siringa pulita al fine di evitarne lo straripamento.

Sbloccare i bulloni delle ruote anteriori.

Collocare il veicolo su un ponte elevatore a 2 colonne.

Smontare :

• Le viti delle ruote anteriori
• Le ruote anteriori

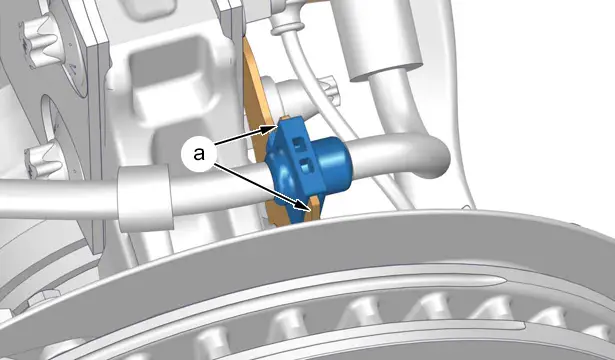

ATTENZIONE : Non disunire mai il flessibile del freno dal suo supporto in "a" : Rischio di grave deterioramento del flessibile del freno.

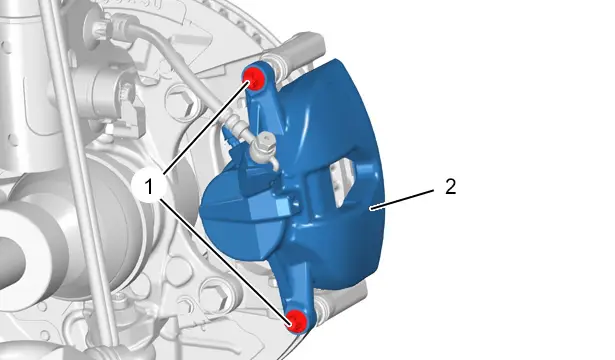

Togliere le viti (1).

ATTENZIONE : Non ruotare il flessibile del freno .

Spostare e tenere sospesa la pinza dei freni (2).

Smontare le piastrine di freno .

NOTA : Le piastre dei freni, lato interno della ruota, sono agganciate nel pistone della pinza del freno (2).

4. Pulizia

TASSATIVO : Non utilizzare aria compressa per pulire i freni.

4.1. Prima possibilità

Pulire il disco del freno e la sua pinza con un prodotto pulente per freni preconizzato.

Lasciar gocciolare e asciugare.

Asciugare con un panno in carta :

• Il disco del freno
• La pinza del freno (2)

4.2. Seconda possibilità

Utilizzare un apparecchio per spolveratura omologato dal costruttore .

5. Controllo

Controllare :

• La tenuta attorno al pistone della pinza del freno
• La regolazione e lo stato delle cuffie di protezione
• Lo stato della protezione (Assenza di crepe o rotture a livello dei fissaggi)
• L’usura dei dischi freno

Sostituire i pezzi difettosi.

ATTENZIONE : Nessuna traccia di grasso, d’olio, di lubrificante è tollerata sulle guarniture delle pastiglie dei freni.

6. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE MHEV

Coppia di serraggio :

• Sistema di frenata
• Ruote

CATENA DI TRAZIONE PHEV

Coppia di serraggio :

• Sistema di frenata
• Ruote

CATENA DI TRAZIONE ELETTRICA

Coppie di serraggio :

• Sistema di frenata
• Ruote

Spingere a fondo il pistone della pinza nel suo alloggiamento ; Con una pinza spingi pistoni.

ATTENZIONE : Frapporre uno spessore tra l’attrezzo e la piastra, per spingere il pistone a fondo nel suo alloggiamento.

Sorvegliare il livello del liquido dei freni.

ATTENZIONE : La sostituzione delle viti della pinza del freno (1) con viti nuove non è sistematica ; In caso di riutilizzo delle viti (1), pulire ed applicare sulla filettatura un prodotto frenafiletti indice "E3" .

Rimontare :

• Le pastiglie dei freni nuove
• La pinza del freno (2)
• Le viti (1)
• Le ruote anteriori
• Le viti delle ruote anteriori
• Il veicolo sulle sue ruote

TASSATIVO : Prima che il veicolo inizi a muoversi, premere più volte, lentamente e progressivamente, il pedale del freno a motore avviato.

Verificare il livello del liquido dei freni e completarlo se necessario.
