Peugeot 308: Smontaggio-rimontaggio : Pinza del freno anteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità
Vite (Supporto della pinza del freno anteriore)	2 (Per lato)
Flessibile del freno anteriore	1 (Per lato)

ATTENZIONE : La sostituzione delle viti della pinza del freno con viti nuove non è sistematica ; In caso di riutilizzo delle viti , pulire ed applicare sulla filettatura un prodotto frenafiletti indice "E3" .

2. Attrezzatura

Utilizzare i prodotti raccomandati dal Costruttore .

Materiale :

• Un premi pedale
• Un recipiente in plastica
• Un tubo di spurgo
• Pinza spingi pistone

3. Operazioni preliminari

Sollevare e sostenere il veicolo ad un’altezza media (Ruote anteriori sospese).

Smontare la ruota anteriore.

Posizionare un tubo di spurgo sul ricevitore del flessibile da staccare.

Immergere il tubo nel recipiente.

Aprire il dispositivo di spurgo.

Posizionare il premi pedale sul pedale del freno, per evitare il gocciolamento del liquido dei freni durante il disaccoppiamento dei tubi del freno.

Chiudere il dispositivo di spurgo.

Staccare e svuotare il tubo e il recipiente.

4. Smontaggio

4.1. Pinza del freno anteriore

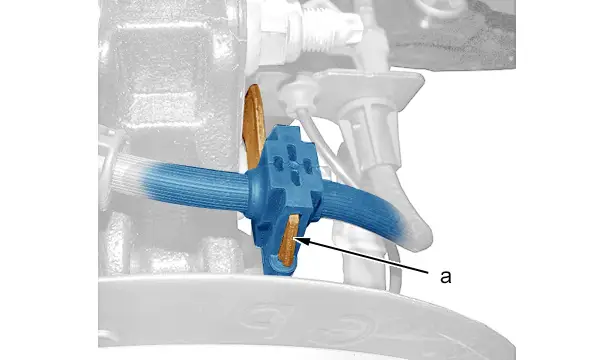

ATTENZIONE : Non staccare il flessibile del freno anteriore dal suo supporto (In "a") ; Rischio di grave deterioramento del flessibile del freno.

NOTA : Prevedere lo scorrimento del liquido freni.

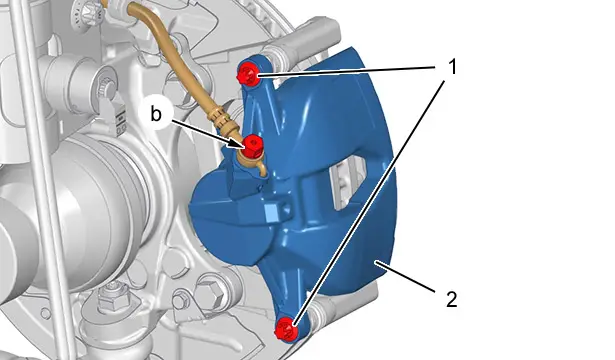

Disaccoppiare il flessibile del freno anteriore (In "b").

Smontare :

• Il flessibile del freno anteriore
• Le viti (1)
• La pinza del freno anteriore (2)
• Le pastiglie

NOTA : Le piastre dei freni, lato interno della ruota, sono agganciate nel pistone della pinza del freno (2).

4.2. Supporto della pinza del freno anteriore

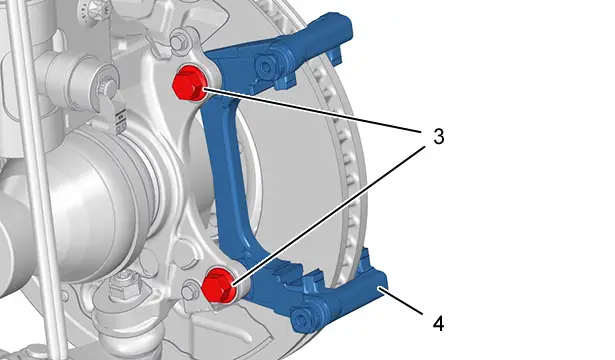

Smontare :

• Le 2 viti (3)
• Il supporto (4) della pinza dei freni

5. Pulizia

TASSATIVO : Non utilizzare aria compressa per pulire i freni.

5.1. Prima possibilità

Pulire il disco e la pinza del freno (2) ; Con un prodotto di pulizia raccomandato per i freni.

Lasciar gocciolare e asciugare.

Asciugare con un panno in carta :

• Il disco del freno
• La pinza del freno anteriore (2)

5.2. Seconda possibilità

Utilizzare un apparecchio per spolveratura omologato dal costruttore .

6. Controllo

Verificare visivamente :

• La tenuta attorno al pistone della pinza del freno
• La regolazione e lo stato delle cuffie di protezione
• Lo stato della protezione (Assenza di crepe o rotture a livello dei fissaggi)
• L’usura dei dischi freno

Sostituire i pezzi difettosi.

ATTENZIONE : Nessuna traccia di grasso, d’olio, di lubrificante è tollerata sulle guarniture delle pastiglie dei freni.

7. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE MHEV

Coppie di serraggio :

• Sistema di frenata
• Ruote

CATENA DI TRAZIONE PHEV

Coppie di serraggio :

• Sistema di frenata
• Ruote

CATENA DI TRAZIONE ELETTRICA

Coppie di serraggio :

• Sistema di frenata
• Ruote

7.1. Supporto della pinza del freno anteriore

ATTENZIONE : Pulire le maschiature delle viti (3).

Rimontare :

• Il supporto (4) della pinza dei freni
• Le viti nuove (3)

7.2. Pinza del freno anteriore

Spingere a fondo il pistone della pinza nel suo alloggiamento ; Con una pinza spingi pistoni.

NOTA : Frapporre uno spessore tra l’attrezzo e la piastra, per spingere il pistone a fondo nel suo alloggiamento.

ATTENZIONE : La sostituzione delle viti della pinza del freno (2) con viti nuove non è sistematica ; In caso di riutilizzo delle viti (2), pulire ed applicare sulla filettatura un prodotto frenafiletti indice "E3" .

Rimontare :

• Le pastiglie
• La pinza del freno anteriore (2)
• Le viti (1) della pinza del freno
• Il flessibile ‎ del freno anteriore nuovo

Accoppiare il flessibile dei freni sulla pinza dei freni (2) (In "b").

8. Operazioni complementari

Verificare visivamente il percorso, lo stato dei flessibili e le canalizzazioni dei freni.

Pulire eventuali schizzi di liquido nella zona circostante.

Smontare il premi-pedale .

Riempire e spurgare il circuito di frenata.

Rimontare :

• La ruota anteriore
• Il veicolo sulle sue ruote
