Peugeot 308: Smontaggio - rimontaggio : Disco freno posteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

TASSATIVO : Se si devono sostituire i dischi dei freni, occorre sostituire entrambi ‎ 2 i dischi dei freni dell’assale.

TASSATIVO : Alla sostituzione dei dischi, sostituire sistematicamente anche le piastre dei freni.

1. Operazioni preliminari

ATTENZIONE : Evitare di danneggiare il flessibile del freno.

NOTA : Non aprire il circuito di frenata sulla pinza del freno.

CATENA DI TRAZIONE MHEV

Smontare le pastiglie del freno posteriore e il supporto della pinza motorizzata del freno posteriore .

Spostare e immobilizzare alla scocca la pinza del freno .

2. Smontaggio

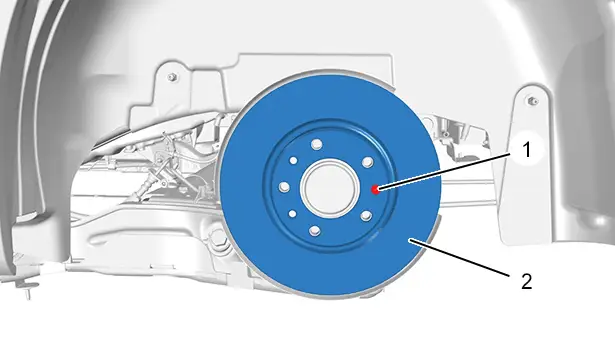

Smontare :

• La vite (1)
• Il disco del freno posteriore (2)

3. Pulizia

ATTENZIONE : Non utilizzare aria compressa per pulire i freni.

3.1. Prima possibilità

Pulire il disco del freno posteriore ‎ (2) e la pinza del freno ‎ ; Con un prodotto di pulizia raccomandato per i freni.

Lasciar gocciolare e asciugare.

Tamponare ; Con un panno carta :

• Il disco del freno posteriore (2)
• La pinza del freno

3.2. Seconda possibilità

Utilizzare un apparecchio per spolveratura omologato dal costruttore .

4. Controllo

Verificare visivamente :

• La tenuta attorno al pistone della pinza del freno motorizzata posteriore
• Il corretto stato e la regolazione perfetta delle cuffie di protezione
• L’usura dei dischi freno
• Centrare sul volano
• La protezione del disco

Sostituire i pezzi difettosi.

ATTENZIONE : I pezzi devono essere puliti e privi di qualsiasi traccia di usura anormale o di urti.

ATTENZIONE : Nessuna traccia di grasso, d’olio, di lubrificante è tollerata sulle guarniture delle pastiglie dei freni.

5. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

CATENA DI TRAZIONE MHEV

Coppie di serraggio :

• Sistema di frenata
• Ruote

Rimontare :

• Il disco del freno posteriore (2)
• La vite (1)

6. Operazioni complementari

CATENA DI TRAZIONE MHEV

Rimontare le pastiglie del freno posteriore e il supporto della pinza motorizzata del freno posteriore .
