Peugeot 308: Smontaggio - rimontaggio : Pastiglie dei freni posteriori

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

NOTA : Operazioni simmetriche (lati destro e sinistro).

1. Attrezzatura

Materiale :

• Strumento di diagnosi
• Pinza spingi pistone

2. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Prima di qualsiasi intervento sugli elementi di frenata posteriori, posizionare l’attrezzo di smontaggio dell’azionatore della pinza del freno motorizzata posteriore ; Con lo strumento di diagnosi.

ATTENZIONE : Se il serbatoio del liquido dei freni è al livello massimo, rimuoverne il filtro e svuotare parzialmente il serbatoio con una siringa pulita al fine di evitarne lo straripamento.

Mettere la pinza del freno motorizzata posteriore in posizione di smontaggio ; Con lo strumento di diagnosi.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio(secondo l’equipaggiamento).

Smontare le ruote posteriori.

3. Smontaggio

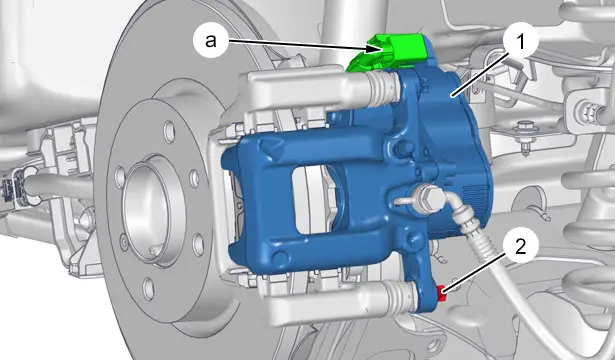

Scollegare il connettore(in "a").

Otturare il connettore dell’azionatore della pinza del freno motorizzata (1) posteriore ; Con i tappi di pulizia(secondo l’equipaggiamento).

Togliere la vite (2).

ATTENZIONE : Non ruotare il flessibile del freno .

NOTA : Non aprire il circuito di frenata sulla pinza del freno.

ATTENZIONE : Limitare i rischi di urto all’azionatore dell’insieme pinza freno posteriore motorizzato.

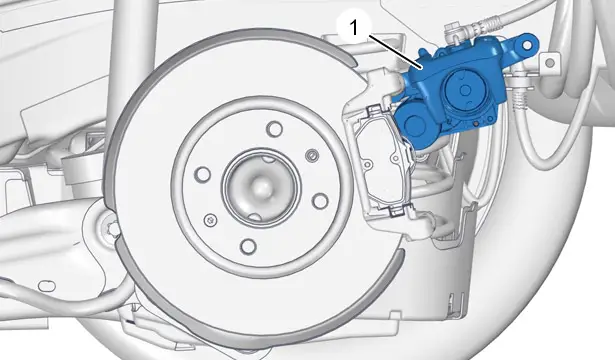

Spostare la pinza del freno (1) posteriore.

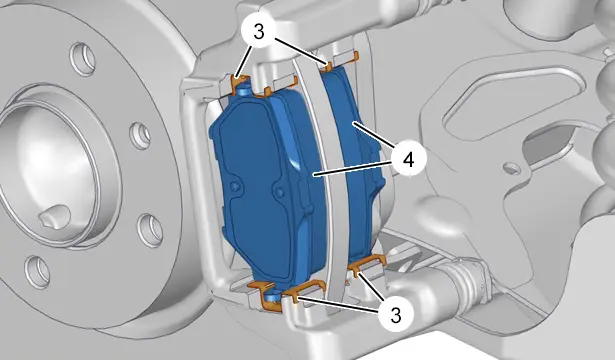

Smontare :

• Le pastiglie (4)
• Gli spessori insonorizzanti (3)

4. Pulizia

ATTENZIONE : Non utilizzare aria compressa per pulire i freni.

4.1. Prima possibilità

Pulire il disco del freno e la sua pinza con un prodotto pulente per freni preconizzato.

Lasciar gocciolare e asciugare.

Asciugare con un panno in carta :

• Il disco del freno
• La pinza motorizzata del freno posteriore (1)

4.2. Seconda possibilità

Utilizzare un apparecchio per spolveratura omologato dal costruttore .

5. Controllo

Verificare visivamente :

• La tenuta attorno al pistone della pinza del freno motorizzata (1) posteriore
• Il corretto stato e la regolazione perfetta delle cuffie di protezione
• L’usura dei dischi freno

Sostituire i pezzi difettosi.

ATTENZIONE : Nessuna traccia di grasso, d’olio, di lubrificante è tollerata sulle guarniture delle pastiglie dei freni.

6. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

CATENA DI TRAZIONE ELETTRICA

Coppie di serraggio :

• Sistema di frenata
• Ruote

ATTENZIONE : Limitare i rischi di urto all’azionatore dell’insieme (1) pinza freno posteriore motorizzato.

ATTENZIONE : Non ruotare il pistone della pinza del freno motorizzata (1) posteriore per spingerlo.

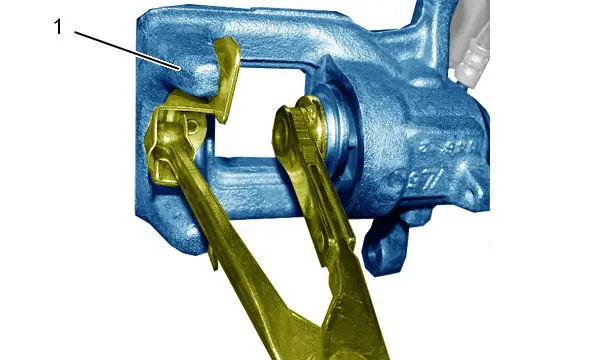

Spingere il pistone della pinza del freno motorizzato posteriore (1) ; Con una pinza spingi pistoni.

Sorvegliare il livello del liquido dei freni.

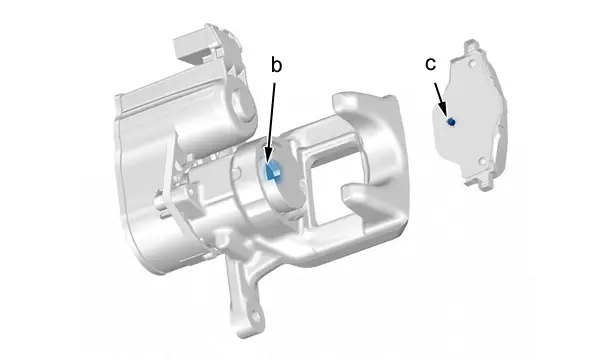

ATTENZIONE : Verificare che il dentino di posizionamento (in "c") della pastiglia si inserisca correttamente nella scanalatura (in "b") del pistone.

Rimontare :

• Gli spessori insonorizzanti (3) (Nuove )
• Le pastiglie (4)

Posizionare l’insieme pinza del freno motorizzata (1) posteriore.

ATTENZIONE : La sostituzione delle viti della pinza del freno (2) con viti nuove non è sistematica ; In caso di riutilizzo delle viti (2), pulire ed applicare sulla filettatura un prodotto frenafiletti indice "E3" .

Rimontare la vite (2).

Ricollegare il connettore (in "a").

7. Operazioni complementari

Rimontare :

• Le ruote posteriori
• Il veicolo sulle sue ruote

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio(secondo l’equipaggiamento).

Leggere e cancellare i codici difetto ; Con lo strumento di diagnosi.

TASSATIVO : Premere più volte il pedale del freno, lentamente e progressivamente, a motore avviato, prima che il veicolo si muova.

Controllare l’efficienza di frenata.

Verificare il livello del liquido dei freni e completarlo se necessario.
