Peugeot 308: Smontaggio - rimontaggio : Pastiglie dei freni posteriori

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità ( per lato)
Spessori antirumore	2

2. Attrezzatura

Materiale :

• Strumento di diagnosi
• Pinza spingi pistone

3. Smontaggio

ATTENZIONE : Prima di qualsiasi intervento sugli elementi di frenata posteriori, posizionare l’attrezzo di smontaggio dell’azionatore della pinza del freno motorizzata posteriore ; Con lo strumento di diagnosi.

ATTENZIONE : Se il serbatoio del liquido dei freni è al livello massimo, rimuoverne il filtro e svuotare parzialmente il serbatoio con una siringa pulita al fine di evitarne lo straripamento.

Mettere la pinza del freno motorizzata posteriore in posizione di smontaggio ; Con lo strumento di diagnosi.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (Secondo l’equipaggiamento).

Sbloccare i bulloni delle ruote posteriori.

Sollevare e sostenere il veicolo.

Smontare :

• I bulloni delle ruote posteriori
• Le ruote posteriori

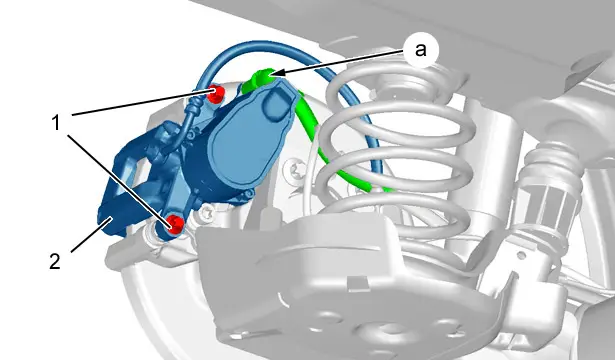

Scollegare il connettore del fascio elettrico (in "a").

Otturare il connettore dell’azionatore della pinza del freno motorizzata (2) posteriore ; Con i tappi di pulizia(secondo l’equipaggiamento).

Togliere le viti (1).

ATTENZIONE : Evitare di deteriorare la canalizzazione idraulica .

ATTENZIONE : Non aprire il circuito di frenata sulla pinza del freno.

ATTENZIONE : Limitare i rischi di urto all’azionatore dell’insieme (2) pinza freno posteriore motorizzato.

Spostare e fissare alla scocca l’insieme pinza del freno motorizzata (2) posteriore.

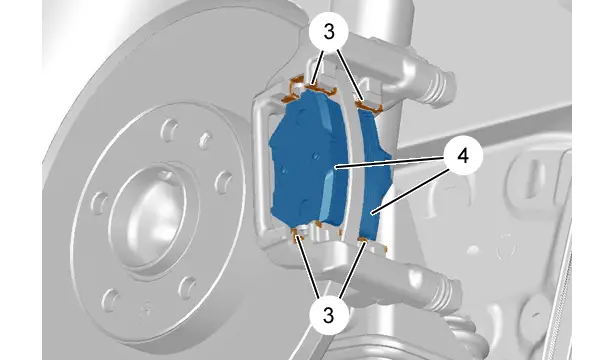

Smontare :

• Le pastiglie (4)
• Gli spessori insonorizzanti (3)

4. Pulizia

TASSATIVO : Non utilizzare aria compressa per pulire i freni.

4.1. Prima possibilità

Pulire il disco e la pinza del freno ; Con un prodotto di pulizia raccomandato per i freni.

Lasciar gocciolare e asciugare.

Tamponare ; Con un panno carta :

• Il disco del freno
• La pinza del freno

4.2. Seconda possibilità

Utilizzare un apparecchio per spolveratura omologato dal costruttore .

5. Controllo

Verificare visivamente :

• La tenuta attorno al pistone della pinza del freno motorizzata (2) posteriore
• Il corretto stato e la regolazione perfetta delle cuffie di protezione
• L’usura dei dischi freno

Sostituire i pezzi difettosi.

ATTENZIONE : Nessuna traccia di grasso, d’olio, di lubrificante è tollerata sulle guarniture delle pastiglie dei freni.

6. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE MHEV

Coppie di serraggio :

• Sistema di frenata
• Ruote

CATENA DI TRAZIONE PHEV

Coppie di serraggio :

• Sistema di frenata
• Ruote

ATTENZIONE : Limitare i rischi di urto all’azionatore dell’insieme (2) pinza freno posteriore motorizzato.

ATTENZIONE : Non ruotare il pistone della pinza del freno motorizzata (2) posteriore per spingerlo.

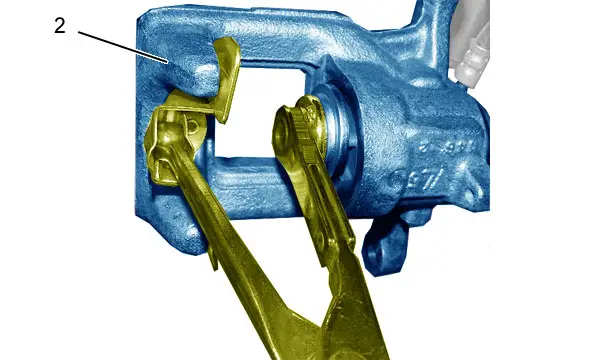

Sospingere il pistoncino della pinza del freno (2) ; Con una pinza spingi pistoni.

Sorvegliare il livello del liquido dei freni.

ATTENZIONE : Non smussare e non limare le pastiglie dei freni.

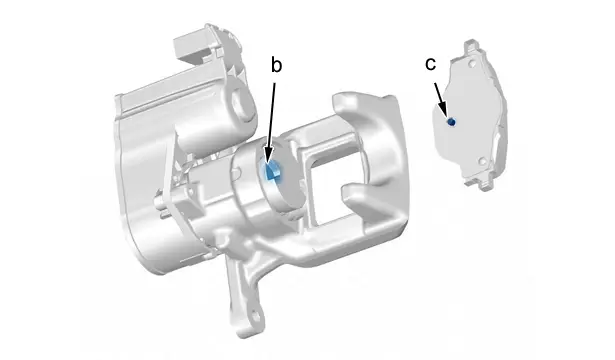

ATTENZIONE : Verificare che il dentino di posizionamento (in "c") della pastiglia si inserisca correttamente nella scanalatura (in "b") del pistone.

Rimontare :

• Gli spessori insonorizzanti (3)(nuovi)
• Le pastiglie (4)

Posizionare l’insieme pinza del freno motorizzata (2) posteriore(secondo l’equipaggiamento).

ATTENZIONE : La sostituzione delle viti della pinza del freno (1) con viti nuove non è sistematica ; In caso di riutilizzo delle viti (1), pulire ed applicare sulla filettatura un prodotto frenafiletti indice "E3" .

Montare le 2 viti (1).

Ricollegare il connettore del fascio elettrico (in "a").

Rimontare :

• Le ruote posteriori
• I bulloni delle ruote posteriori
• Il veicolo sulle sue ruote

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (Secondo l’equipaggiamento).

Leggere e cancellare i codici difetto ; Con lo strumento di diagnosi.

TASSATIVO : Premere più volte il pedale del freno, lentamente e progressivamente, a motore avviato, prima che il veicolo si muova.

Controllare l’efficienza di frenata.

Verificare il livello del liquido dei freni e completarlo se necessario.
