Peugeot 308: Smontaggio - rimontaggio : Convertitore di coppia e relativa guarnizione

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

1. Sostituzione sistematica dei pezzi

2. Attrezzatura

3. Smontaggio

3.1. convertitore

Smontare il cambio.

Montare gli attrezzi [0338-B].

ATTENZIONE : Il convertitore contiene una quantità importante d’olio.

Tirare e sganciare il convertitore (1) (Nel senso della freccia).

3.2. Guarnizione a labbro del convertitore

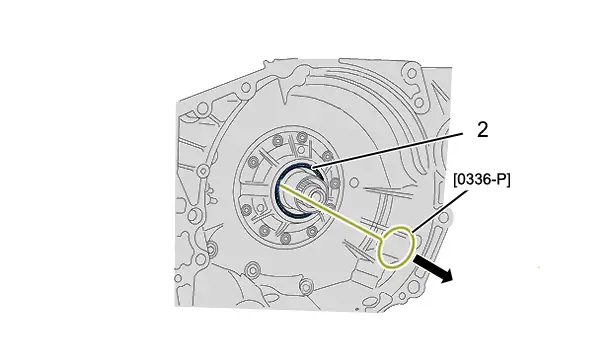

Togliere la guarnizione (2) ; Con l’attrezzo [0336-P].

4. Rimontaggio

4.1. Guarnizione a labbro del convertitore

Pulire l’alloggiamento della guarnizione.

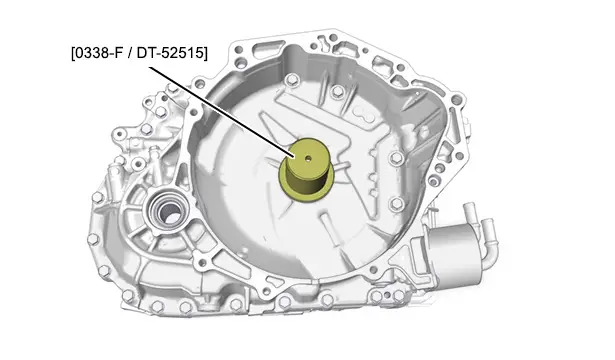

Ricollocare una guarnizione nuova ; Con l’attrezzo [0338-F / DT-52515].

4.2. convertitore

Verificare visivamente :

• Il centratore del convertitore (lato albero motore e convertitore)
• La sede della guarnizione sul convertitore
• I 3 punti di fissaggio
• Le scanalature dell’albero della pompa dell’olio, la turbina e il convertitore

NOTA : Non introdurre altro liquido se non l’olio suggerito. Prima del rimontaggio di un convertitore di coppia nuovo, riempirlo parzialmente d’olio.

Oliare la sede interna della guarnizione convertitore.

Inserire progressivamente il convertitore (1) usando gli attrezzi [0338-B] impartendo una leggera rotazione alternativa per facilitare l’inserimento delle scanalature.

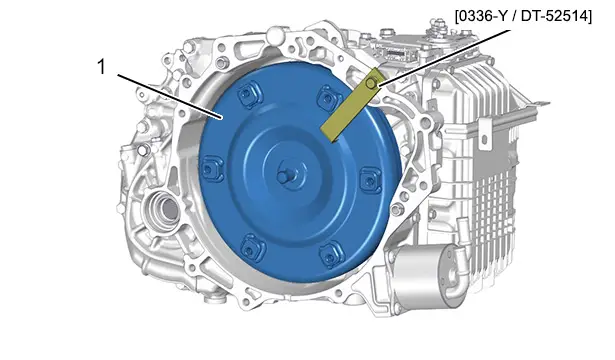

Verificare il corretto posizionamento del convertitore (1) ; Con l’attrezzo [0336-Y / DT-52514].

Rimontare il cambio.
