Peugeot 308: Smontaggio - rimontaggio : Motorino d’avviamento 48 V

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Attrezzatura

Materiale : Sacchetto isolante.

2. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne .

TASSATIVO : Interrompere la tensione del veicolo .

Smontare :

• La maschera
• La ruota anteriore destra
• Il paraschizzi anteriore destro
• La protezione sotto al motore

Spostare il compressore della climatizzazione (Senza aprire il circuito di refrigerazione ).

Smontare il rullo tenditore dinamico .

3. Smontaggio

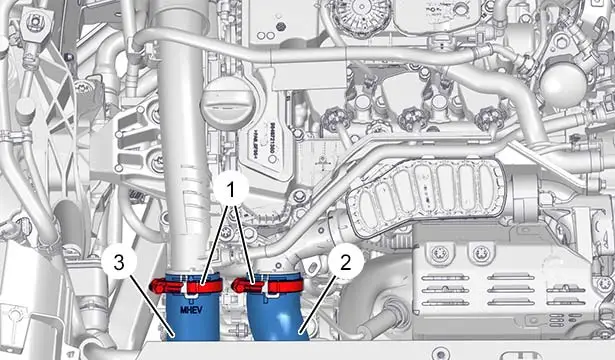

Allentare le fascette (1).

Scostare :

• Il raccordo d’entrata dell’aria (2)
• Il raccordo di uscita dell’aria (3)

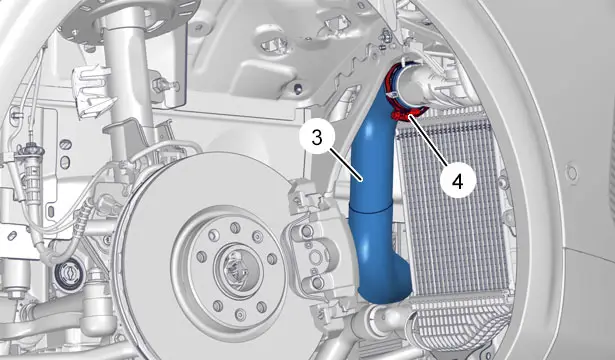

Allentare la fascetta (4)(secondo l’equipaggiamento).

Spostare il raccordo di uscita dell’aria (3)(secondo l’equipaggiamento).

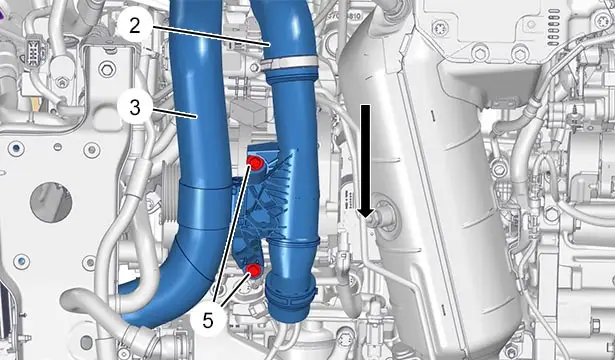

Smontare :

• Le viti (5)
• Il raccordo d’entrata dell’aria (2) (Secondo la freccia )
• Il raccordo di uscita dell’aria (3) (Secondo la freccia )

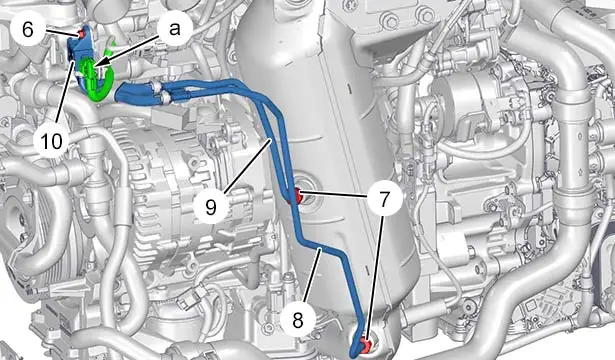

Allentare i 2 raccordi (7).

Spostare i tubi della presa di pressione (8) e (9).

Scollegare il connettore (in "a").

Smontare :

• Il dado (6)
• Il captatore di pressione differenziale (10) del filtro antiparticolato

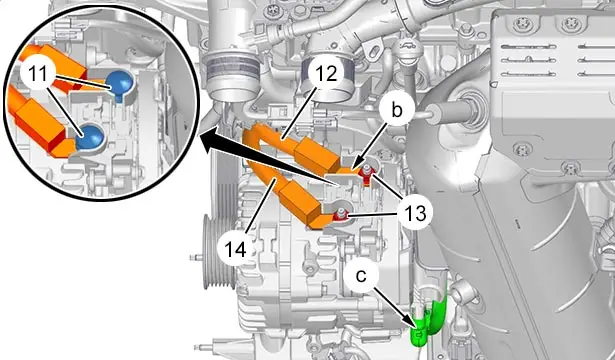

Smontare :

• Gli otturatori (11)
• I 2 dadi (13)

Staccare i fasci elettrici di potenza (12), (14).

TASSATIVO : Collocare il connettore del circuito elettrico di potenza in un sacchetto isolante(in "b").

Scollegare il connettore del motorino d’avviamento 48 V(in "c").

NOTA : Per staccare gli anelli di centraggio dal motorino d’avviamento (16) a 48 V, picchiettare la testa dei bulloni ; Con un martello.

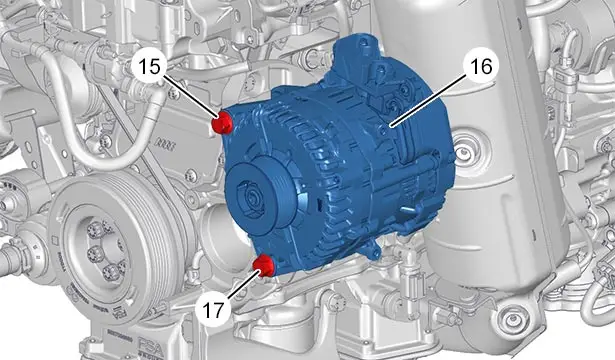

Allentare la vite (17) di qualche giro.

Smontare :

• La vite (15)
• Il motorino d’avviamento (16) a 48 V (Da sotto )

4. Rimontaggio

CATENA DI TRAZIONE MHEV

ATTENZIONE : Rispettare le coppie di serraggio.

Coppie di serraggio :

• Elementi della catena di trazione ibrida
• Motore
• Ruote

ATTENZIONE : Verificare la presenza delle boccole di centraggio.

Rimontare :

• Il motorino d’avviamento (16) a 48 V
• Le viti (15), (17)

Togliere il sacchetto isolante ‎(in "b").

Rimontare :

• I fasci elettrici di potenza (12), (14)
• I 2 dadi (13)
• Gli otturatori (11)

Ricollegare il connettore sul motorino d’avviamento (16) a 48 V(in "c").

Rimontare :

• Il captatore di pressione differenziale (10) del filtro antiparticolato
• Il dado (6)

Ricollegare il connettore (in "a").

Accoppiare i tubi della presa di pressione (8), (9).

Serrare i raccordi (7).

Rimontare :

• Il raccordo d’entrata dell’aria (2)
• Il raccordo di uscita dell’aria (3)
• Le viti (5)

Serrare le fascette (1), (4).

5. Operazioni complementari

Rimontare :

• Sul rullo tenditore dinamico
• Il compressore di refrigerazione
• La maschera
• La protezione sotto al motore
• Il paraschizzi anteriore destro
• La ruota anteriore destra
• Il veicolo sulle sue ruote

TASSATIVO : Mettere il veicolo in tensione .

Controllo : Cinghia di trascinamento degli accessoriControllo - ricarica : Tester batteria di servizio 12 V "E-XTEQ"
