Peugeot 308: Smontaggio - rimontaggio : Radiatore del circuito di raffreddamento della catena di trazione elettrica

Peugeot 308 (P5) 2021-2025 Manuale di servizio / Meccanica :: Motore / Gruppo motore / Smontaggio - rimontaggio : Radiatore del circuito di raffreddamento della catena di trazione elettrica

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio (Secondo la procedura specifica ).

Svuotare il circuito di raffreddamento della catena di trazione elettrica .

Smontare :

  • Il motoventilatore
  • L’armatura superiore del paraurti anteriore
  • Il modulo d’entrata dell’aria pilotata

2. Smontaggio

ATTENZIONE : Non aprire il circuito del fluido frigorifero.

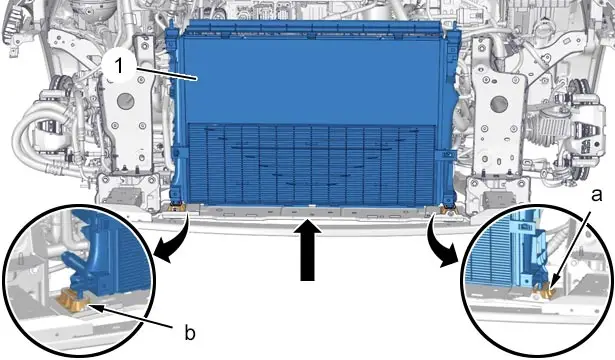

Sollevare l’insieme condensatore della climatizzazione (1)/radiatore per il sistema di raffreddamento della catena di trazione elettrica di alcuni centimetri(secondo la freccia ).

Disinserire i pernetti ‎(in "a","b").

ATTENZIONE : Non danneggiare le alette del condensatore della climatizzazione (3).

Scollegare il condensatore della climatizzazione (3) dal radiatore (2) per il sistema di raffreddamento della catena di trazione elettrica(in "c" e "d") (Seguendo le frecce ).

Disinserire le staffe ‎ del condensatore di refrigerazione ‎(3)(in "e").

Spostare il condensatore di refrigerazione ( 3)(secondo la freccia ).

Smontare il radiatore ‎ (2) del circuito di raffreddamento della catena di trazione elettrica.

3. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

Coppie di serraggio :

  • Elementi del circuito di refrigerazione
  • Sistema di refrigerazione

ATTENZIONE : Non danneggiare le alette del condensatore della climatizzazione (3).

Rimontare il radiatore ‎ (2) del circuito di raffreddamento della catena di trazione elettrica.

Inserire le linguette (3) del condensatore di refrigerazione (in "e").

Collegare il condensatore della climatizzazione (3) al radiatore (2) per il sistema di raffreddamento della catena di trazione elettrica(in "c" e "d") (Seguendo le frecce ).

Rimontare l’insieme condensatore della climatizzazione /radiatore (2) per il sistema di raffreddamento della catena di trazione elettrica (in "a","b").

4. Operazioni complementari

Rimontare :

  • Il modulo d’entrata dell’aria pilotata
  • L’armatura superiore del paraurti anteriore
  • Il motoventilatore

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

Ricollegare le batterie di servizio (Secondo la procedura specifica ).

Procedere alla degasificazione del circuito di raffreddamento della catena di trazione elettrica .

Riportare il veicolo sulle sue ruote.
