Peugeot 308: Smontaggio - rimontaggio : Captatore di livello e temperatura dell’olio motore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

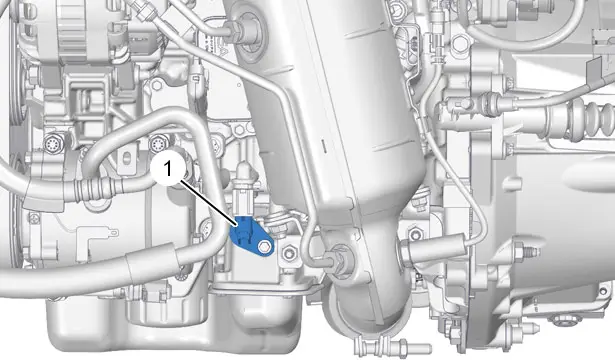

1. Ubicazione

(1) Captatore di livello e temperatura dell’olio motore.

2. Operazioni preliminari

Posizionare il veicolo su un ponte elevatore.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio(secondo l’equipaggiamento).

Smontare la protezione sotto il motore.

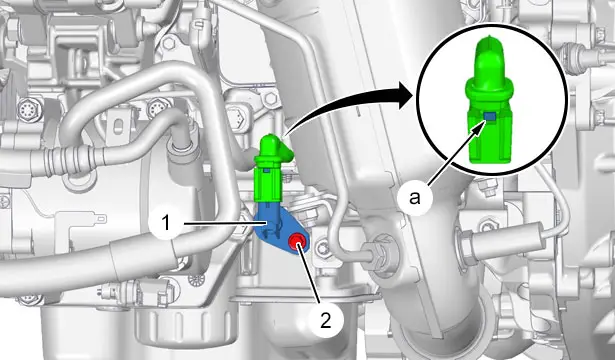

3. Smontaggio

Scollegare il connettore (in "a").

Togliere la vite (2).

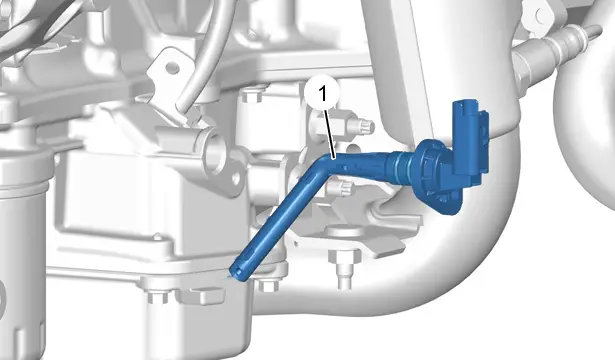

ATTENZIONE : Durante lo smontaggio : Inclinare il captatore di livello e temperatura dell’olio motore (1) per non rovinarlo.

Smontare il captatore di livello e temperatura olio motore (1).

4. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare :

• Il captatore di livello e di temperatura dell’olio motore (1)
• La vite (2)

Ricollegare il connettore (in "a").

5. Operazioni complementari

Rimontare :

• La protezione sotto al motore
• Il veicolo sulle sue ruote

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio(secondo l’equipaggiamento).
