Peugeot 308: Smontaggio-rimontaggio : Insieme molla - ammortizzatore anteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

2. Attrezzatura

3. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

Smontare :

• I bulloni della ruota anteriore
• La ruota anteriore
• I bracci del tergicristallo anteriore
• La griglia d’entrata d’aria

4. Smontaggio

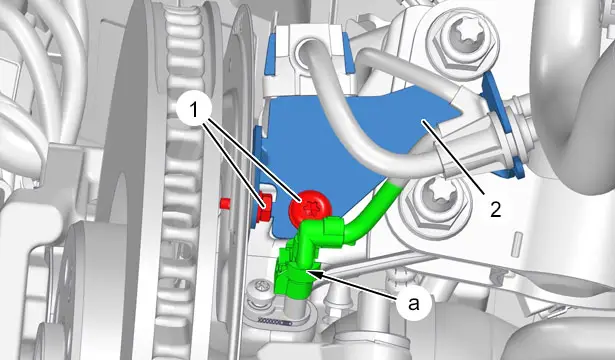

Scollegare il connettore del captatore di velocità della ruota (in "a").

Togliere le viti (1).

Spostare il supporto (2).

ATTENZIONE : Rischio di deterioramento del captatore d’altezza della scocca anteriore (secondo l’equipaggiamento).

CATENA DI TRAZIONE ELETTRICA

Smontare il captatore d’altezza della scocca anteriore .

CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE PHEV OPPURE CATENA DI TRAZIONE MHEV

Smontare il captatore d’altezza della scocca anteriore .

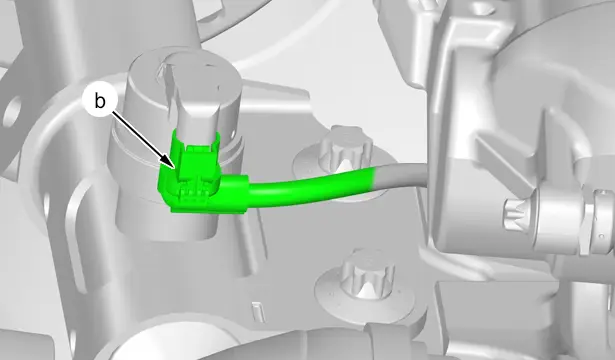

Scollegare il connettore dell’ammortizzatore anteriore pilotato (in "b") (secondo l’equipaggiamento).

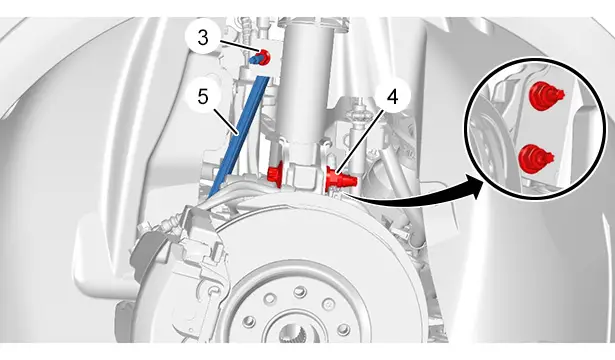

Smontare il dado (3).

Spostare la bielletta della barra stabilizzatrice anteriore (5).

Togliere gli insiemi viti-dadi (4).

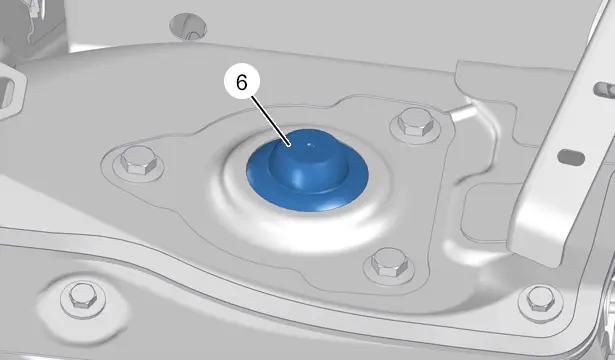

Togliere l’otturatore (6) (secondo l’equipaggiamento).

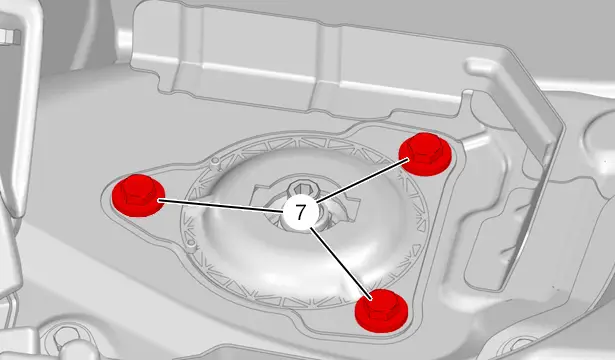

Smontare :

• Le viti (7)
• L’insieme molla/ammortizzatore anteriore

5. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE PHEV OPPURE CATENA DI TRAZIONE ELETTRICA

Coppie di serraggio :

• Assale anteriore
• Ruote

CATENA DI TRAZIONE MHEV

Coppie di serraggio :

• Assale anteriore
• Ruote

Inserire l’insieme molla ammortizzatore anteriore nel passaruota.

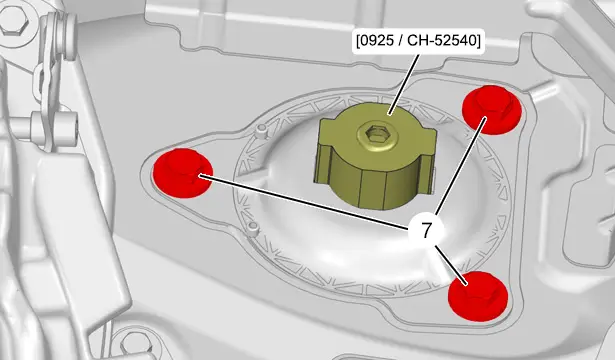

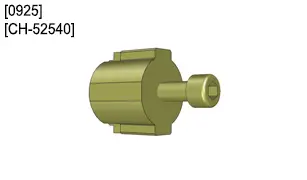

Ricollocare l’insieme molla ammortizzatore anteriore ; Con l’attrezzo [0925 / CH-52540].

Collocare le viti nuove (7) (senza serrare).

Serrare le viti (7).

Rimontare :

• Gli insiemi ‎(4) vite-dado nuovi
• La bielletta della barra stabilizzatrice anteriore (5)
• Il nuovo dado (3)

Ricollegare il connettore dell’ammortizzatore anteriore pilotato (in "b") (secondo l’equipaggiamento).

CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE PHEV OPPURE CATENA DI TRAZIONE MHEV

Rimontare :

• Il captatore d’altezza della scocca anteriore .
• Il supporto (2)
• Le 2 viti (1)

CATENA DI TRAZIONE ELETTRICA

Rimontare :

• Il captatore d’altezza della scocca anteriore .
• Il supporto (2)
• Le 2 viti (1)

Ricollegare il connettore del captatore di velocità della ruota (in "a").

6. Operazioni complementari

Rimontare :

• La ruota anteriore
• I bulloni della ruota anteriore
• La griglia d’entrata d’aria
• I bracci del tergicristallo anteriore
• Il veicolo sulle sue ruote

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).
