Peugeot 308: Smontaggio - rimontaggio : Insieme molla - ammortizzatore anteriore (Sul banco)

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

1. Sostituzione sistematica dei pezzi

CATENA DI TRAZIONE MHEV OPPURE CATENA DI TRAZIONE ELETTRICA OPPURE CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE PHEV

2. Attrezzatura

Utilizzare i prodotti raccomandati dal Costruttore .

3. Smontaggio

CATENA DI TRAZIONE MHEV OPPURE CATENA DI TRAZIONE ELETTRICA OPPURE CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE PHEV

Togliere l’insieme molla ammortizzatore anteriore .

ATTENZIONE : Non mettere a contatto diretto la molla della sospensione con oggetti o attrezzature in metallo.

Posizionare il gruppo molla ammortizzatore anteriore in una morsa.

ATTENZIONE : Verificare la presenza e lo stato delle protezioni in gomma sulle coppelle fisse e scorrevoli del compressore della molla.

Sbloccare il dado (1).

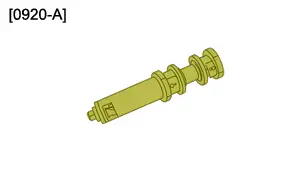

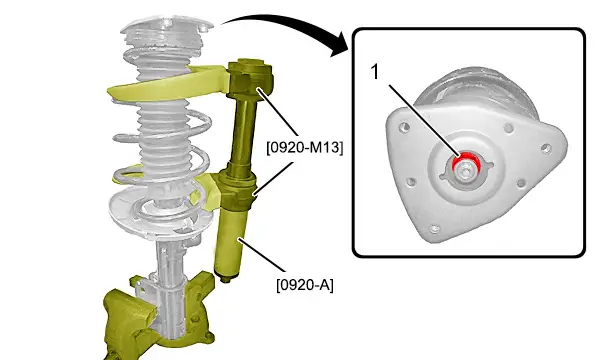

Posizionare il compressore della molla [0920-A] dotato dei suoi piattelli [0920-M13].

Comprimere la molla ; Con il compressore della molla 0920-A] e delle coppelle 0920-M13].

ATTENZIONE : Assicurarsi dell’assenza di tensione della molla della sospensione (8) prima di togliere il dado (1).

ATTENZIONE : Non utilizzare pistole pneumatiche per le operazioni di smontaggio e rimontaggio del dado (1) dell’ammortizzatore anteriore.

Smontare :

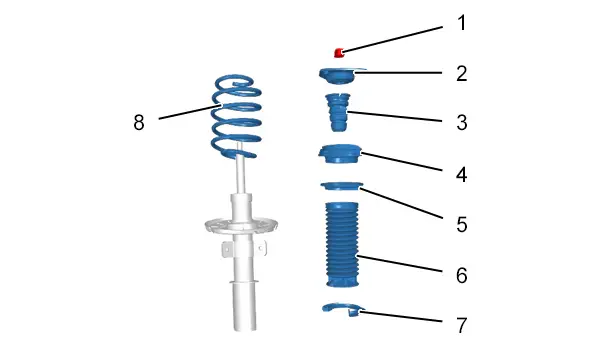

• Il dado (1) ; Con una boccola (Tipo FACOM D.83C21L)
• Il supporto superiore dell’ammortizzatore (2)
• Reggispinta di attacco (3)
• La coppella d’appoggio (4)
• La coppella superiore (5)
• Il soffietto (6)
• La molla (8)
• La coppella inferiore (7)

Distendere la molla della sospensione (8) ; Con il compressore della molla [0920-A] e delle coppelle [0920-M13].

4. Rimontaggio

CATENA DI TRAZIONE MHEV OPPURE CATENA DI TRAZIONE ELETTRICA OPPURE CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE PHEV

ATTENZIONE : Rispettare le coppie di serraggio .

ATTENZIONE : Verificare lo stato delle molle della sospensione (assenza di tracce d’urto, di scalfitture o forellini da corrosione) ; Il rivestimento di vernice delle molle della sospensione non deve essere deteriorato per non scoprire il metallo.

Ingrassare la ghiera d’appoggio del tampone d’attacco durante il rimontaggio (in "a") ; Con del grasso indice "G1" .

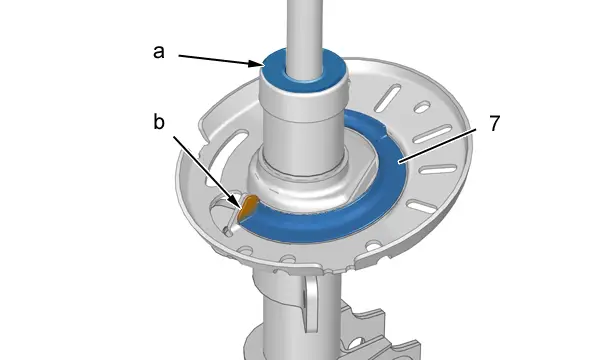

Rimontare la coppella inferiore (7) a fine corsa (in "b").

Comprimere la molla della sospensione (8) ; Con il compressore della molla [0920-A] e delle coppelle [0920-M13].

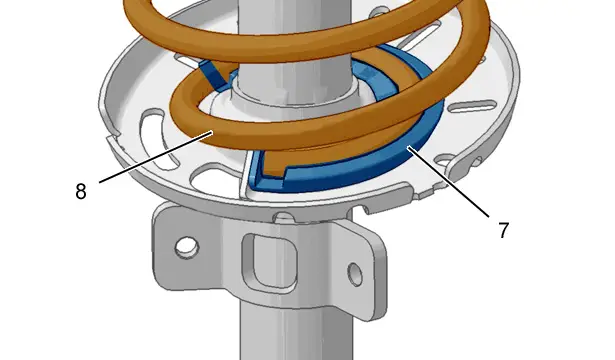

ATTENZIONE : Orientare i riferimenti colorati della molla di sospensione (8) verso il basso.

ATTENZIONE : Posizionare correttamente la molla di sospesione (8) a fine corsa sulla coppella inferiore (7).

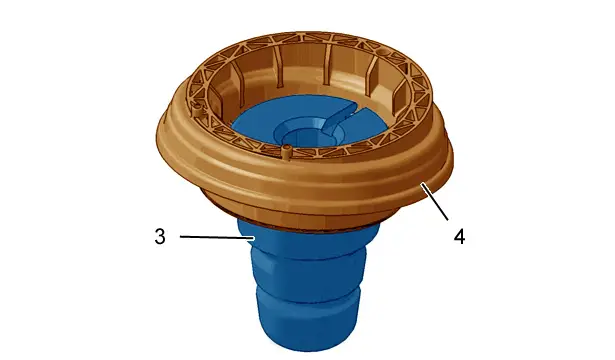

Rimontare il tampone di fine corsa (3) nella coppella d’appoggio (4) (Dall’interno).

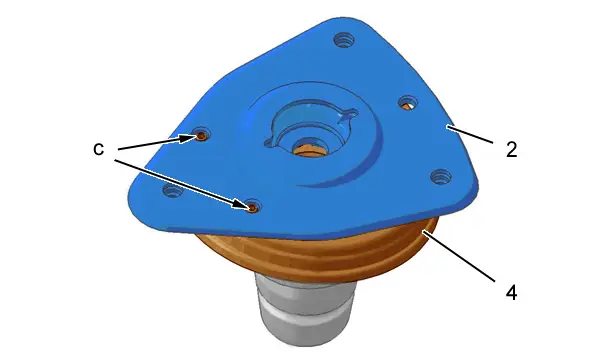

Rimontare il supporto superiore dell’ammortizzatore (2) sulla coppella d’appoggio (4) ; Allineare i dentini di posizionamento(in "c").

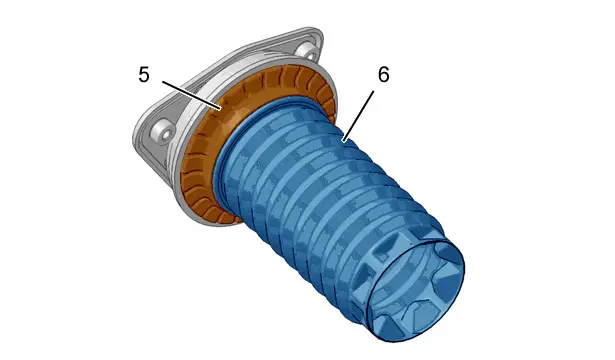

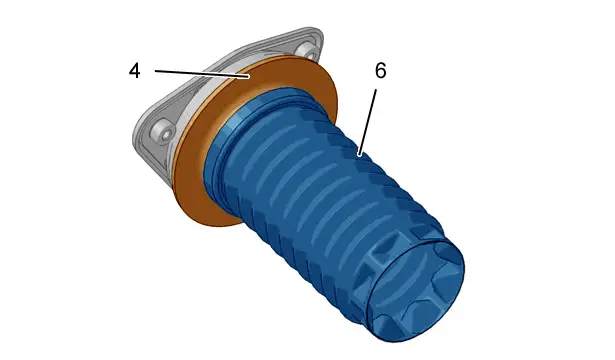

Rimontare il soffietto (6) sulla coppella d’appoggio (4) ; Verificare che copra tutto il profilo.

Rimontare la coppella superiore (5) da sopra il soffietto (6).

Rimontare :

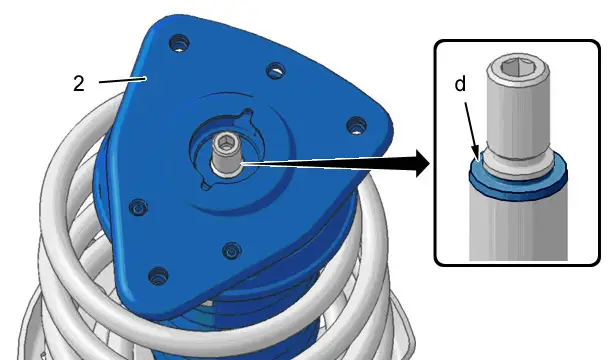

• Il supporto superiore dell’ammortizzatore (2) sullo spallamento dell’asta dell’ammortizzatore (in "d")
• Il dado (1) (Senza serrarlo)

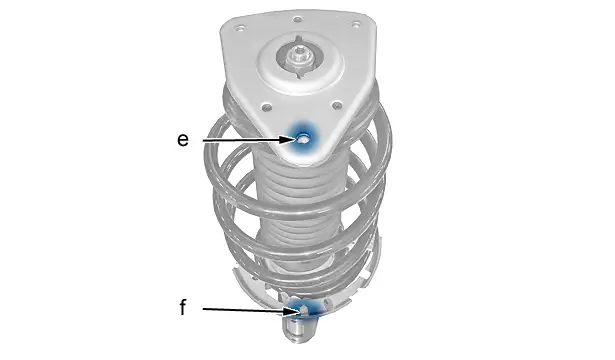

Verificare che i riferimenti ("e", "f") siano allineati.

Serrare il dado (1).

Distendere la molla della sospensione (8) ; Con il compressore della molla [0920-A] e delle coppelle [0920-M13].

Togliere gli attrezzi [0920-A], [0920-M13].

CATENA DI TRAZIONE MHEV OPPURE CATENA DI TRAZIONE ELETTRICA OPPURE CATENA DI TRAZIONE TERMICA OPPURE CATENA DI TRAZIONE PHEV

Ricollocare l’insieme molla ammortizzatore anteriore .

Revisione : Pivot anterioreSmontaggio-rimontaggio : Insieme molla - ammortizzatore anteriore
