Peugeot 308: Smontaggio - rimontaggio : Molla della sospensione posteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

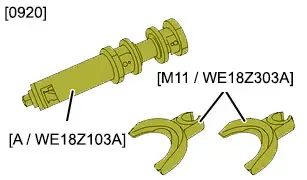

1. Attrezzatura

ATTENZIONE : Verificare la presenza e lo stato delle protezioni in gomma sulle coppelle fisse e scorrevoli del compressore della molla.

2. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

Smontare il coperchio della traversa posteriore .

3. Smontaggio

ATTENZIONE : Durante la compressione della molla, non arrivare al contatto tra le spire.

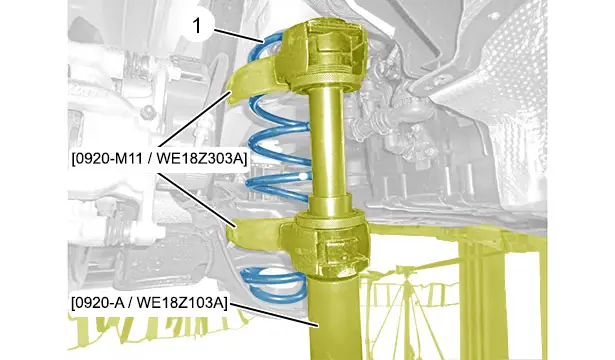

Posizionare gli attrezzi [0920-A / WE18Z103A], [0920-M11 / WE18Z303A] sulla molla della sospensione posteriore (1).

Comprimere la molla (1) di sospensione posteriore ; Con gli attrezzi [0920-A / WE18Z103A], [0920-M11 / WE18Z303A].

ATTENZIONE : Contrassegnare la posizione della molla (1) della sospensione posteriore prima di smontarla.

Smontare :

• La molla (1) della sospensione posteriore
• Le coppelle d’appoggio

4. Rimontaggio

ATTENZIONE : Verificare lo stato delle molle della sospensione (assenza di tracce d’urto, di scalfitture o forellini da corrosione). Il rivestimento di vernice delle molle della sospensione non deve essere deteriorato per non scoprire il metallo.

ATTENZIONE : Non mettere a contatto diretto la molla della sospensione con oggetti o attrezzature in metallo.

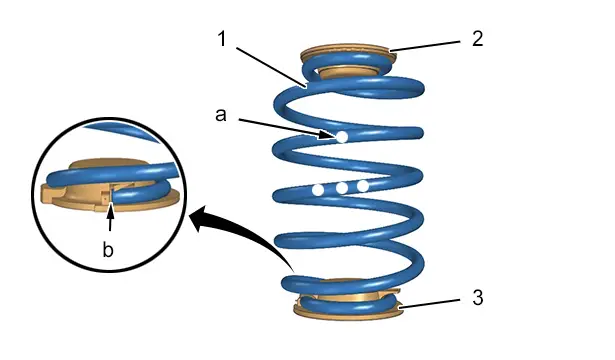

(1) Molla della sospensione posteriore.

(2) Coppella d’appoggio superiore .

(3) Coppella d’appoggio inferiore .

ATTENZIONE : I riferimenti colorati della molla (1) della sospensione posteriore devono essere orientati con la parte superiore verso la parte posteriore del veicolo (in "a").

ATTENZIONE : Posizionare correttamente la molla (1) della sospensione posteriore a fine corsa sulla coppella d’appoggio inferiore (3) (in "b").

NOTA : I riferimenti colorati della molla (1) della sospensione posteriore devono essere orientati con la parte superiore verso la parte posteriore del veicolo.

Rimontare :

• Le coppelle d’appoggio (2), (3)
• La molla (1) della sospensione posteriore

Decomprimere la molla (1) della sospensione posteriore ; Con gli attrezzi [0920-A / WE18Z103A], [0920-M11 / WE18Z303A].

5. Operazioni complementari

Rimontare :

• Il coperchio della traversa posteriore
• Il veicolo sulle sue ruote
