TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia
.
TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).
Legenda : Simboli delle operazioni
.

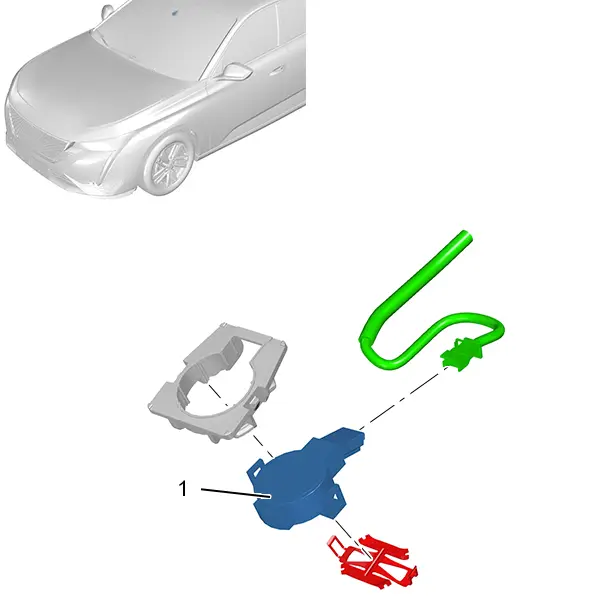

1. Ubicazione

| Riferimento | Descrizione | Quantità |
| (1) | Doppio captatore di luminosità e pioggia | 1 |
2. Attrezzatura
Materiale : Strumento di diagnosi.
| Attrezzo | Riferimento | Descrizione |
| [1350-ZZ] (*) | Attrezzi per smontaggio |
| (*) Se l’attrezzo specifico non è disponibile utilizzare un normale attrezzo da officina | ||
3. Prodotti
ATTENZIONE : Utilizzare esclusivamente i prodotti raccomandati.
Gel per captatore di pioggia(indice "B19")
.
4. Operazioni preliminari
ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie
.
ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.
Scollegare le batterie di servizio(secondo l’equipaggiamento).
Smontare il retrovisore interno
.

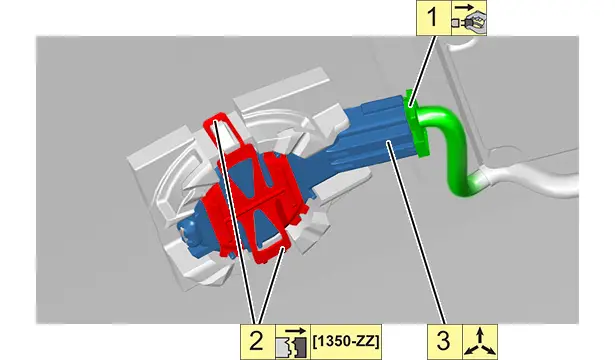

5. Smontaggio
ATTENZIONE : Proteggere lo spessore del doppio captatore di luminosità e pioggia con del nastro adesivo trasparente ; Collocare il captatore luminosità/pioggia in una busta.

6. Rimontaggio
NOTA : Non sostituire sistematicamente questo tipo di captatore dopo ogni smontaggio.
6.1. Pezzo recuperato
ATTENZIONE : Prestare attenzione che nessuna impurità sia presente sul supporto e l’insieme captatore di luminosità nonché captatore di pioggia al rimontaggio . La pulizia del doppio captatore di luminosità e pioggia, nonché del parabrezza, è indispensabile per il funzionamento del sistema.
ATTENZIONE : Non toccare la superifice del cuscinetto di accoppiamento con le dita o con qualsiasi oggetto . Non è consentito l’utilizzo di detergenti chimici.
NOTA : Pulire il parabrezza e l’interno della base da eventuale sporcizia, residui di colla e altro particolato con un panno in carta pulito e un detergente per vetri.
Ricollocare il doppio captatore di pioggia/luminosità Utilizzando un gel per captatori di pioggia(indice "B19")
.
Procedere in ordine inverso rispetto alle operazioni di smontaggio.
6.2. Pezzo nuovo
ATTENZIONE : Prestare attenzione che nessuna impurità sia presente sul supporto e l’insieme captatore di luminosità nonché captatore di pioggia al rimontaggio . La pulizia del doppio captatore di luminosità e pioggia, nonché del parabrezza, è indispensabile per il funzionamento del sistema.
ATTENZIONE : Non toccare la superifice del cuscinetto di accoppiamento con le dita o con qualsiasi oggetto . Non è consentito l’utilizzo di detergenti chimici.
NOTA : Pulire il parabrezza e l’interno della base da eventuale sporcizia, residui di colla e altro particolato con un panno in carta pulito e un detergente per vetri.
Smontare la protezione del doppio captatore di luminosità e di pioggia.
Ricollocare il doppio captatore di pioggia/luminosità (nuova).
Procedere in ordine inverso rispetto alle operazioni di smontaggio.
7. Operazioni complementari
Rimontare il retrovisore interno
.
ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie
.
ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.
Ricollegare le batterie di servizio(secondo l’equipaggiamento).
8. Controllo
Controllare :
