Peugeot 308: Smontaggio - rimontaggio : Captatore di prossimità del paraurti anteriore / Captatore angolo morto

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

Legenda : Simboli delle operazioni .

1. Ubicazione

2. Attrezzatura

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio(secondo l’equipaggiamento).

ATTENZIONE : Evitare di far cadere il captatore di prossimità, evitare colpi alla membrana, non usare attrezzi taglienti, evitare che gli attrezzi premano sulla parte resinosa, non toccare le connessioni, non applicare forze laterali o di rotazione sull’anello esterno e sulla membrana del captatore.

ATTENZIONE : Evitare di ruotare il captatore di prossimità .

Togliere il paraurti anteriore .

4. Smontaggio

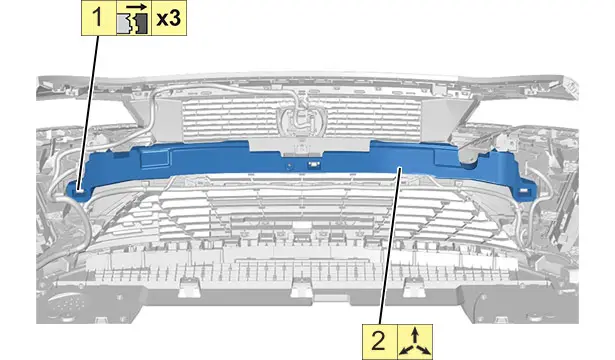

4.1. Captatore di prossimità del paraurti anteriore

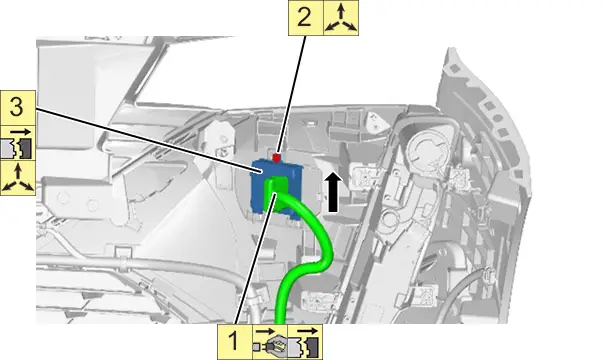

4.2. Captatore angolo morto (Lato sinistro )

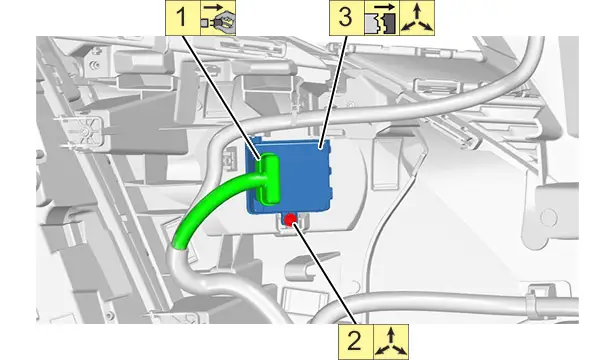

4.3. Captatore angolo morto (Lato destro )

5. Rimontaggio

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

6. Operazioni complementari

Rimontare il paraurti anteriore .

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio(secondo l’equipaggiamento).

7. Controllo

Controllare il funzionamento dei vari equipaggiamenti.
