Peugeot 308: Smontaggio - rimontaggio : Paraurti posteriore - Supporti del paraurti posteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

Legenda : Simboli delle operazioni .

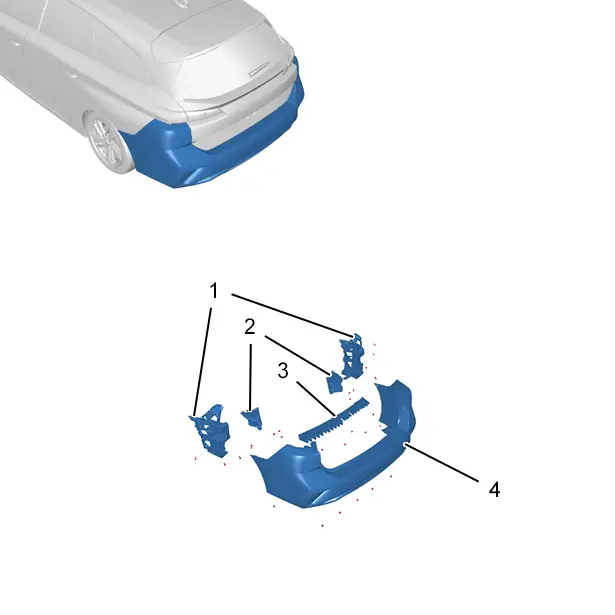

1. Ubicazione

2. Attrezzatura

3. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare la batteria di servizio o le batterie di servizio (a seconda dell’equipaggiamento).

Staccare i paraschizzi posteriori .

4. Smontaggio

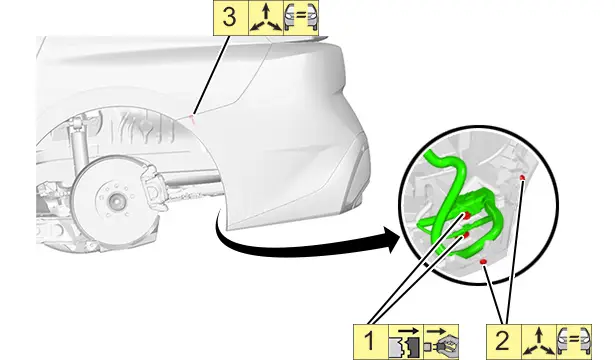

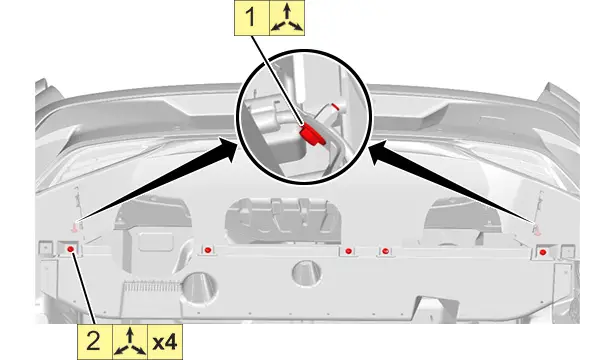

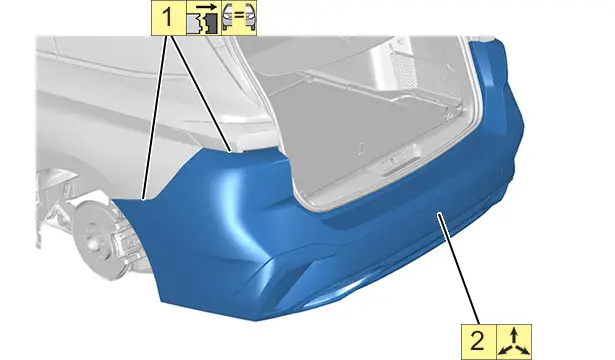

4.1. Paraurti posteriore

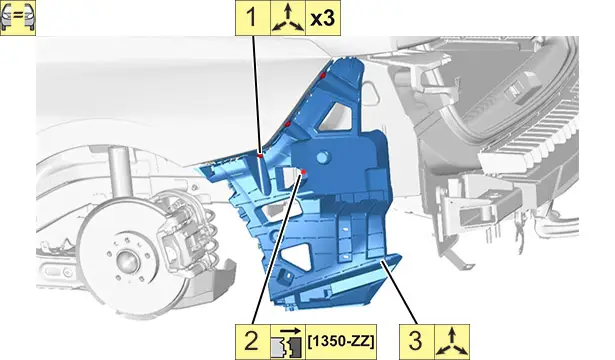

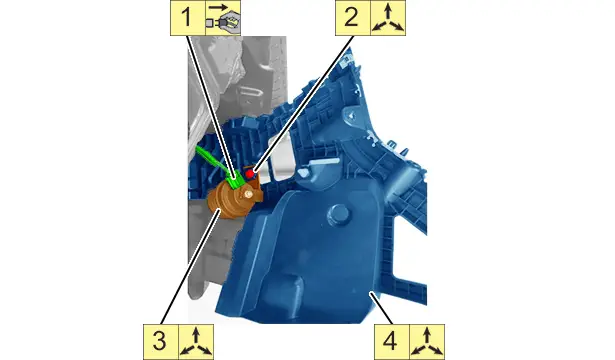

4.2. Supporto laterale del paraurti posteriore

NOTA : Secondo l’equipaggiamento del veicolo(lato destro).

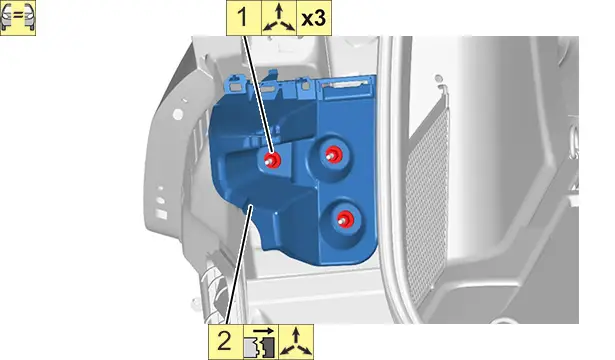

4.3. Supporto superiore del paraurti posteriore

Smontare i fanali posteriori .

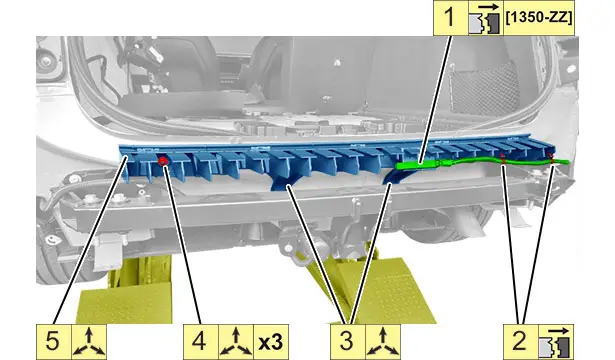

4.4. Supporto centrale del paraurti posteriore

5. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Procedere in ordine inverso rispetto alle operazioni di smontaggio.

6. Operazioni complementari

Ricollocare il paraschizzi posteriore .

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare la batteria di servizio o le batterie di servizio (a seconda dell’equipaggiamento).

Controllare il funzionamento dei vari equipaggiamenti.
