Peugeot 308: Sostituzione : Traverse anteriori e posteriori del sedile anteriore destro

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

TASSATIVO : Prima di qualsiasi intervento sulla struttura di un veicolo equipaggiato di batteria di trazione, il veicolo deve essere scollegato dall’alimentazione elettrica.

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Rispettare le precauzioni da prendere per gli elementi pirotecnici .

ATTENZIONE : Tutte le superfici decapate devono essere protette con il procedimento di rizincatura elettrolitica omologato .

ATTENZIONE : Il numero di punti o di cordoni di saldatura necessario all’assemblaggio di un pezzo nuovo deve essere identico al numero di punti o di cordoni di saldatura che fissano il pezzo originale.

1. Informazione

Tipi di punti o cordoni di saldatura per processo ad arco elettrico :

• Brasatura MIG con metallo d’apporto in cuproalluminio utilizzato con gas inerte
• Saldatura MAG con metallo d’apporto in acciaio e utilizzato con gas attivo

Definizione delle lamiere ad alta resistenza :

• HLE : Acciaio ad alto limite elastico
• THLE (Lamiere ad Alto Limite Elastico) : Acciaio a limite elastico molto alto
• UHLE : Acciaio ad altissimo limite elastico

NOTA : Utilizzare i prodotti raccomandati dal Costruttore .

2. Attrezzatura

Attrezzo	Riferimento	Descrizione
	[1366-ZZ]	Cofanetto di attrezzi per prova dei punti di saldatura elettrica
	[1366]	Tester per prova dei punti di saldatura elettrica
	[1126]	Kit di punte di disallineamento

3. Operazioni preliminari

TASSATIVO : Mettere fuori servizio i sistemi pirotecnici .

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

Scollegare la batteria di servizio 12 V.

ATTENZIONE : Togliere o proteggere gli elementi che si trovano nella zona di riparazione e che possono essere deteriorati dal calore o dalla polvere.

Smontare :

• La console centrale
• Il sedile anteriore
• La moquette (parzialmente)
• I rivestimenti interni

Staccare i fasci elettrici.

4. Localizzazione ricambio

Riferimento	Descrizione
(1)	Traverse anteriori dei sedili anteriori
(2)	Traverse posteriori dei sedili anteriori

5. Identificazione dei pezzi di ricambio

5.1. Traverse anteriori dei sedili anteriori

Riferimento	Descrizione	Spessore	Natura/classificazione
(1)	Traverse anteriori dei sedili anteriori	1,15 mm	UHLE

5.2. Traverse posteriori dei sedili anteriori

Riferimento	Descrizione	Spessore	Natura/classificazione
(2)	Traverse posteriori dei sedili anteriori	1,75 mm	UHLE

5.3. Identificazione degli elementi adiacenti al ricambio

Riferimento	Descrizione	Spessore	Natura/classificazione
(3)	Pianale anteriore	0,67 mm	HLE
(4)	Longherone interno	1,25 mm	THLE (Lamiere ad Alto Limite Elastico)
(5)	Tunnel	1,35 mm	THLE (Lamiere ad Alto Limite Elastico)

6. Preparazione dei pezzi di ricambio

ATTENZIONE : Nella fase di pulizia dei bordi d’accostamento, utilizzare unicamente ruote di decapaggio, per non deteriorare la protezione anticorrosione.

6.1. Preparazione : Traverse anteriori dei sedili anteriori

Tracciare poi forare al diametro 7 mm per saldatura ulteriore con punti a tappo.

Preparare i bordi d’accostamento e proteggerli con un appretto saldabile (Indice "C7").

NOTA : Applicare l’appretto per saldatura sulle superfici interne delle lamiere da saldare.

6.2. Preparazione : Traverse posteriori dei sedili anteriori

Tracciare poi forare al diametro 7 mm per saldatura ulteriore con punti a tappo.

Preparare i bordi d’accostamento e proteggerli con un appretto saldabile (Indice "C7").

NOTA : Applicare l’appretto per saldatura sulle superfici interne delle lamiere da saldare.

7. Taglio dei pezzi sulla scocca

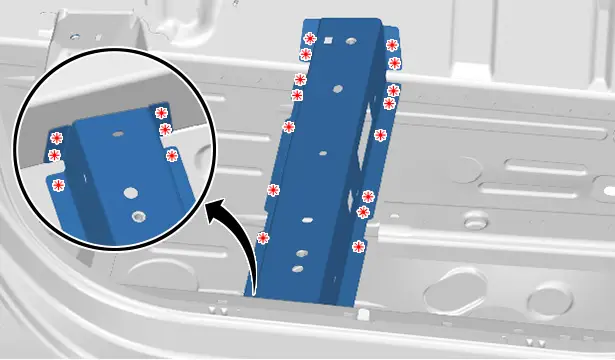

7.1. Traverse anteriori dei sedili anteriori

Tagliare i punti .

Togliere la traversa anteriore del sedile anteriore .

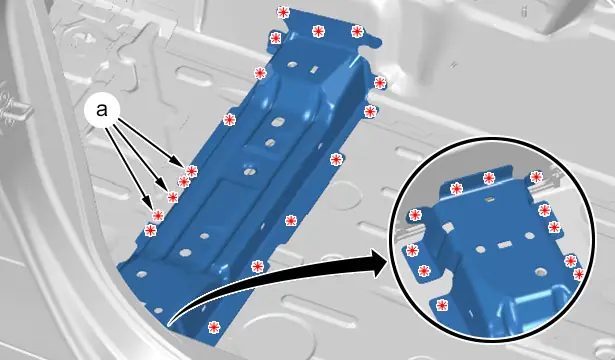

7.2. Traverse posteriori dei sedili anteriori

Tagliare :

• I punti
• I punti su 2 spessori (in "a")

Togliere la traversa posteriore del sedile anteriore .

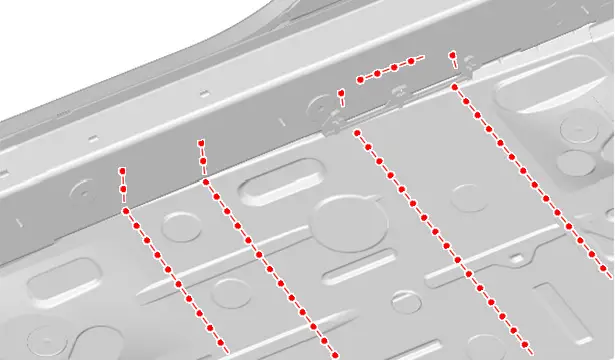

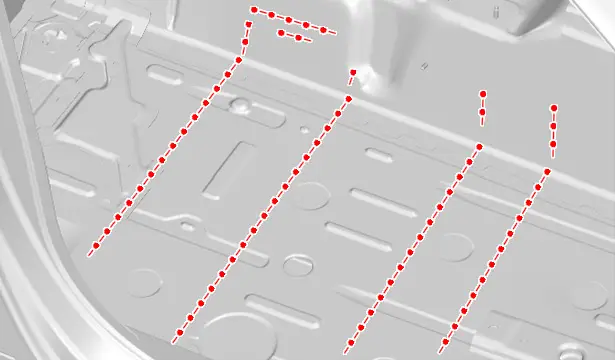

8. Pulizia e preparazione della scocca

Preparare i bordi d’accostamento e proteggerli con un appretto saldabile (Indice "C7").

NOTA : Applicare l’appretto per saldatura sulle superfici interne delle lamiere da saldare.

Preparare i bordi d’accostamento e proteggerli con un appretto saldabile (Indice "C7").

NOTA : Applicare l’appretto per saldatura sulle superfici interne delle lamiere da saldare.

9. Regolazione

Posizionare :

• La traversa anteriore del sedile anteriore
• La traversa posteriore del sedile anteriore
• Gli elementi che permettono la regolazione

Tenere l’elemento in posizione.

10. Saldatura

TASSATIVO : Regolare la postazione di saldatura.

Regolare la postazione di saldatura :

• Prova punti di saldatura elettrici ; Con l’attrezzo [1366-ZZ]
• Tester per prova dei punti di saldatura elettrica ; Con l’attrezzo [1366]

ATTENZIONE : Il numero di punti o di cordoni di saldatura necessario all’assemblaggio di un pezzo nuovo deve essere identico al numero di punti o di cordoni di saldatura che fissano il pezzo originale.

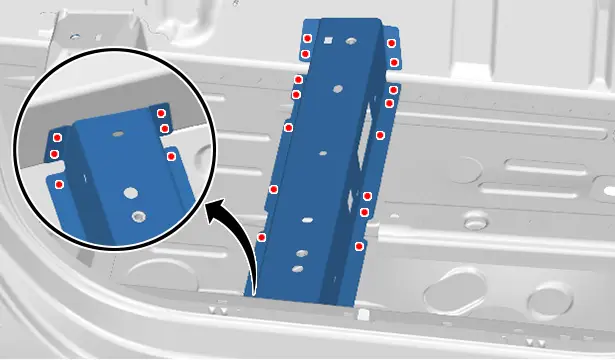

10.1. Traversa anteriore del sedile anteriore

Saldare con punti a tappo MAG.

Molare i punti a tappo MAG.

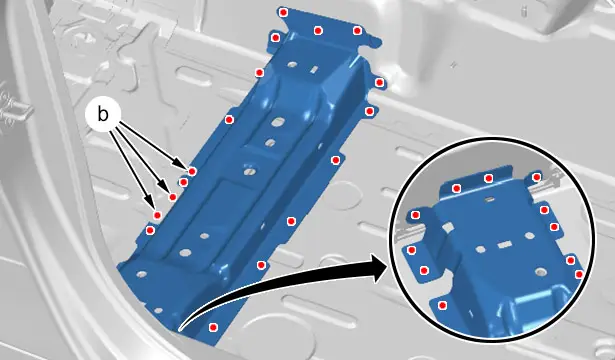

10.2. Traversa posteriore del sedile anteriore

Saldare :

• Con punti a tappo MAG
• Con punti a tappo MAG su 2 spessori (in "b")

Molare i punti a tappo MAG.

11. Tenuta protezione

Applicare uno strato fosfatante sulle zone messe a nudo.

Applicazione verniciatura, quindi polverizzazione nei corpi scatolati del prodotto indice "C5" nella zona di riparazione.

Applicare una protezione antighiaia.

12. Operazioni complementari

Ricollocare i fasci elettrici e gli elementi smontati.

13. Reinizializzazione

TASSATIVO : Attivare i sistemi pirotecnici .

Rimettere il veicolo sotto tensione.

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

Ricollegare la batteria di servizio.
