Peugeot 308: Sostituzione : Traverse anteriori e posteriori del sedile anteriore sinistro

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

TASSATIVO : Prima di qualsiasi intervento sulla struttura di un veicolo equipaggiato di batteria di trazione, il veicolo deve essere scollegato dall’alimentazione elettrica.

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Rispettare le precauzioni da prendere per gli elementi pirotecnici .

ATTENZIONE : Tutte le superfici decapate devono essere protette con il procedimento di rizincatura elettrolitica omologato .

ATTENZIONE : Il numero di punti o di cordoni di saldatura necessario all’assemblaggio di un pezzo nuovo deve essere identico al numero di punti o di cordoni di saldatura che fissano il pezzo originale.

1. Informazione

Tipi di punti o cordoni di saldatura per processo ad arco elettrico :

• Brasatura MIG con metallo d’apporto in cuproalluminio utilizzato con gas inerte
• Saldatura MAG con metallo d’apporto in acciaio e utilizzato con gas attivo

Definizione delle lamiere ad alta resistenza :

• HLE : Acciaio ad alto limite elastico
• THLE (Lamiere ad Alto Limite Elastico) : Acciaio a limite elastico molto alto
• UHLE : Acciaio ad altissimo limite elastico

NOTA : Utilizzare i prodotti raccomandati dal Costruttore .

2. Attrezzatura

3. Operazioni preliminari

TASSATIVO : Mettere fuori servizio i sistemi pirotecnici .

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

Scollegare la batteria di servizio 12 V.

ATTENZIONE : Togliere o proteggere gli elementi che si trovano nella zona di riparazione e che possono essere deteriorati dal calore o dalla polvere.

Smontare :

• La console centrale
• Il sedile anteriore
• La moquette (parzialmente)
• I rivestimenti interni
• La batteria di trazione
• Il rinforzo del montante centrale

Staccare i fasci elettrici.

4. Localizzazione ricambio

5. Identificazione dei pezzi di ricambio

6. Identificazione degli elementi adiacenti al ricambio

7. Preparazione dei pezzi di ricambio

ATTENZIONE : Nella fase di pulizia dei bordi d’accostamento, utilizzare unicamente ruote di decapaggio, per non deteriorare la protezione anticorrosione.

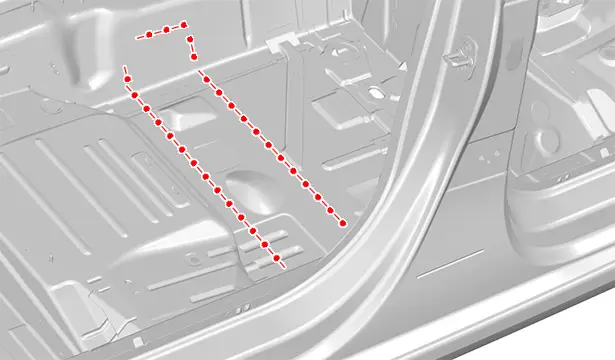

Tracciare poi forare al diametro 7 mm per saldatura ulteriore con punti a tappo.

Preparare i bordi d’accostamento e proteggerli con un appretto saldabile (Indice "C7").

NOTA : Applicare l’appretto per saldatura sulle superfici interne delle lamiere da saldare.

8. Taglio dei pezzi sulla scocca

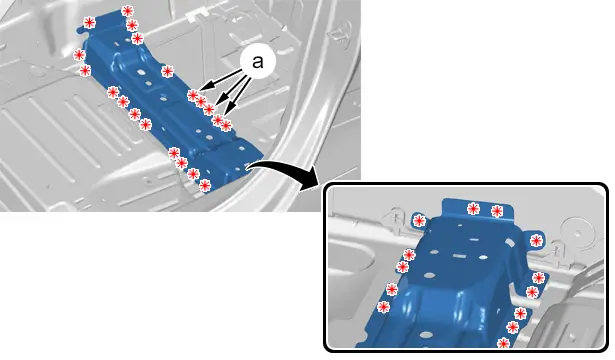

Tagliare :

• I punti
• I punti su 2 spessori (in "a")

Togliere la traversa anteriore del sedile anteriore .

9. Pulizia e preparazione della scocca

Preparare i bordi d’accostamento e proteggerli con un appretto saldabile (Indice "C7").

NOTA : Applicare l’appretto per saldatura sulle superfici interne delle lamiere da saldare.

Preparare i bordi d’accostamento e proteggerli con un appretto saldabile (Indice "C7").

NOTA : Applicare l’appretto per saldatura sulle superfici interne delle lamiere da saldare.

10. Regolazione

Posizionare :

• Traversa posteriore del sedile anteriore sinistro
• Gli elementi che permettono la regolazione

Tenere l’elemento in posizione.

11. Saldatura

ATTENZIONE : Regolare la postazione di saldatura.

Regolare la postazione di saldatura :

• Prova punti di saldatura elettrici ; Con l’attrezzo [1366-ZZ]
• Tester per prova dei punti di saldatura elettrica ; Con l’attrezzo [1366]

ATTENZIONE : Il numero di punti o di cordoni di saldatura necessario all’assemblaggio di un pezzo nuovo deve essere identico al numero di punti o di cordoni di saldatura che fissano il pezzo originale.

Saldare :

• Con punti a tappo MAG
• Con punti a tappo MAG su 2 spessori (in "b")

Molare i punti a tappo MAG.

12. Tenuta protezione

Applicare :

• Uno strato di fosfatante sulle zone scoperte
• Una protezione antipietrisco

Applicazione verniciatura, quindi polverizzazione nei corpi scatolati del prodotto indice "C5" nella zona di riparazione.

13. Operazioni complementari

Ricollocare i fasci elettrici e gli elementi smontati.

14. Reinizializzazione

TASSATIVO : Attivare i sistemi pirotecnici .

Rimettere il veicolo sotto tensione.

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie.
