Peugeot 308: Smontaggio - rimontaggio : Porta anteriore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

ATTENZIONE : Ad ogni sostituzione delle cerniere della porta, sostituire sistematicamente il perno e la molletta di fissaggio.

1. Attrezzatura

Materiale : Supporto della portiera .

Attrezzo	Riferimento	Descrizione

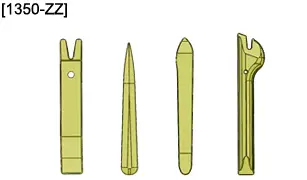

	[1350-ZZ]	Attrezzi per smontaggio

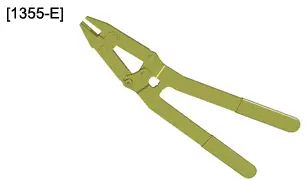

	[1355-E]	Estrattore dell’asse

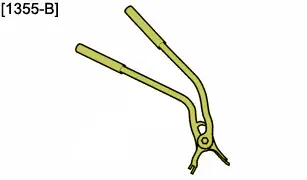

	[1355-B]	Estrattore dell’asse

2. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

3. Smontaggio

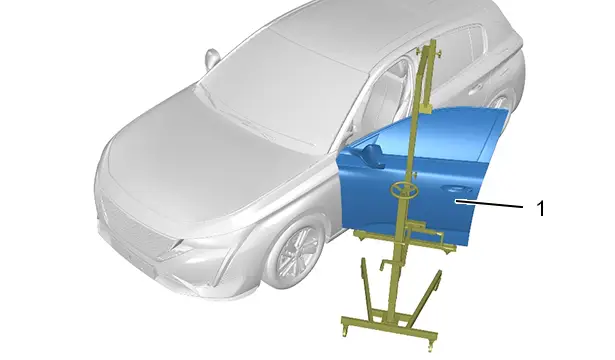

Posizionare la porta anteriore (1) sul supporto della porta.

Smontare :

• La vite (4) del tirante della porta anteriore
• Gli anelli elastici (2)
• I perni (3) ; Con gli attrezzi [1355-E] e [1355-B]

Staccare la porta anteriore (1) (Evitare di entrare in contatto con il paraschizzi anteriore).

ATTENZIONE : Sganciare il manicotto con precauzione.

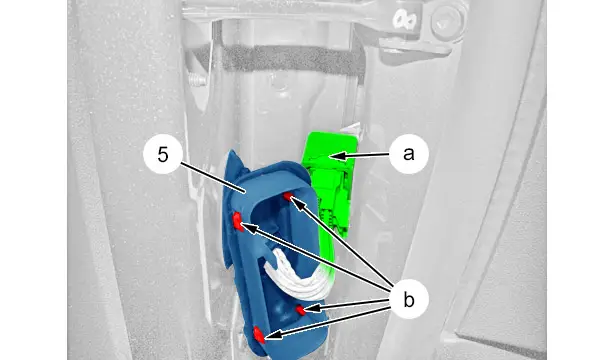

Sganciare il manicotto (5) (in "b") ; Con gli attrezzi [1350-ZZ].

Sbloccare il connettore (in "a").

Smontare la porta anteriore (1).

4. Regolazione

4.1. Cerniere delle portiere (Lato porta)

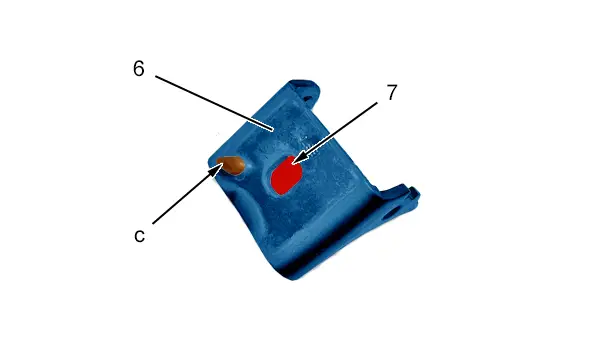

NOTA : Le cerniere delle porte (6) hanno riferimenti di posizione sui lati delle porte. È possibile tuttavia eliminare il riferimento di posizione "c" se è richiesta una regolazione supplementare.

Smontare :

• La vite (7)
• Le cerniere della porta (6)

Tagliare i perni di centraggio (in "c") ; Con una sega in metallo.

ATTENZIONE : Effettuare i trattamenti anticorrosione nella zona del riferimento di posizione .

Rimontare le cerniere (6) (senza serrare).

4.2. Cerniere delle portiere (Lato scocca)

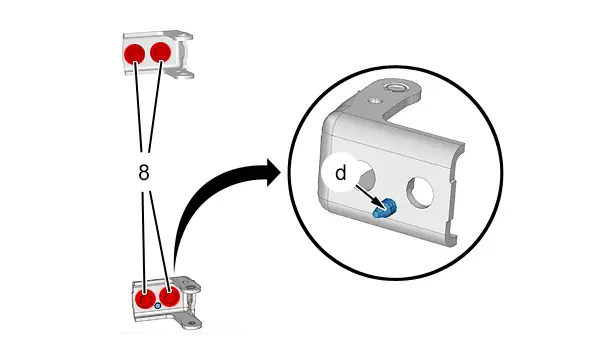

NOTA : Le cerniere delle porte presentano dei riferimenti di posizione sul lato scocca. È possibile tuttavia eliminare il riferimento di posizione "d" se è richiesta una regolazione supplementare ; Con un estrattore per coppiglie.

Smontare le cerniere .

Eliminare i centraggi (in "d").

ATTENZIONE : Effettuare i trattamenti anticorrosione nella zona del riferimento di posizione .

Rimontare le cerniere (senza serrare).

La regolazione dei giochi della porta anteriore si effettua sulle cerniere fisse trattenute dalle viti (8).

4.3. Tirante di porta

Allentare di un quarto di giro le viti (9) per consentire la chiusura della porta senza mettere sotto sforzo la bocchetta (10).

4.4. Regolazione

Rimontare :

• La porta anteriore (1) ; Con il supporto della porta
• I perni (3)
• Gli anelli elastici (2)
• La vite (4) del tirante della porta anteriore

Ricollegare il connettore (in "a").

Chiudere la porta.

Controllare giochi e sporgenze ; Mediante viti (7), (8) e (9).

Avvicinare le viti (7), (8) e (9) fino al contatto senza stringerle.

Scollegare il connettore (in "a").

Smontare :

• La vite (4) del tirante della porta anteriore
• Gli anelli elastici (2)
• I perni (3) ; Con gli attrezzi [1355-E]

Rimontare la porta anteriore (1) (Evitare di entrare in contatto con il paraschizzi anteriore).

Serrare :

• Le viti (7)
• Le viti (8)
• Le viti (9)

5. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Posizionare la porta anteriore (1) ; Con il supporto della porta.

Ricollegare e fissare il connettore (in "a").

Rimontare :

• Il manicotto (5)
• La porta anteriore (1) ; Con il supporto della porta
• I perni (3)
• Gli anelli elastici (2)
• La vite (4) del tirante della porta anteriore

6. Operazioni complementari

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

7. Controllo

Controllare il funzionamento dei vari equipaggiamenti.
