Peugeot 308: Regolazione : Telecamera posteriore d’assistenza visiva panoramica digitale (180 gradi - In statico)

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

ATTENZIONE : Contrassegnare un’area lunga 7 metri per 6 metri di larghezza, lontano dalla luce diretta o da un ambiente che potrebbe interferire con la taratura della telecamera posteriore d’assistenza visiva panoramica digitale. Il pavimento deve essere piano e pulito, di un solo colore, privo di segni e senza linee colorate.

ATTENZIONE : I riferimenti di calibrazione [1152] devono essere puliti, privi di pieghe e posizionati su un pavimento pulito e asciutto.

1. Attrezzatura

Materiale :

• Uno strumento di diagnosi
• 2Fili a piombo
• Metro a nastro (5 metri)
• Nastro adesivo per (Larghezza 50 mm)
• Cordina (Lunghezza 10 mm)
• Panno di cotone o microfibra

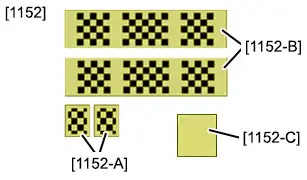

NOTA : Per eseguire questa operazione è necessario solo il target [1152-B].

2. Operazioni preliminari

2.1. Condizioni preliminari del controllo

ATTENZIONE : Pulire la superficie esterna della telecamera posteriore d’assistenza visiva panoramica digitale . Le lenti dell’obiettivo della telecamera posteriore d’assistenza visiva panoramica digitale devono essere asciutte.

Posizionare il veicolo su un pavimento piano e pulito, di un unico colore, privo di segni e senza linee colorate (Portare le ruote anteriori in posizione dritta).

Veicolo in ordine di funzionamento (nessun passeggero e nessun carico nel veicolo).

Eliminare ogni accumulo eccessivo di fango, di neve o di ghiaccio che possa alterare l’assetto del veicolo.

I pneumatici devono essere correttamente gonfiati.

Posizionare la parte posteriore del veicolo perpendicolarmente (ruote dritte) su una parete di colore chiaro e uniforme, a una distanza di 2 metri, in un’area ben illuminata.

Non devono essere presenti riflessi sui riferimenti di calibrazione sul pavimento o qualsiasi fonte luminosa che possa causare interferenze nell’area di regolazione.

2.2. Contrassegno della linea mediana del veicolo

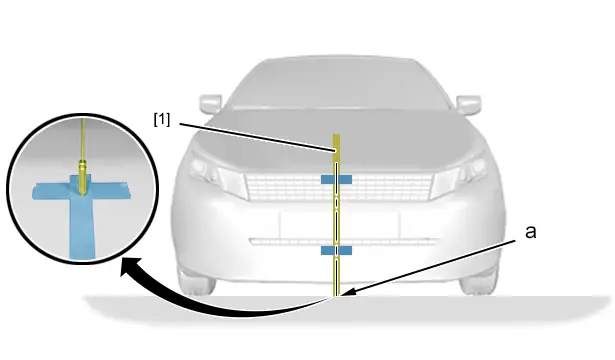

Posizionare un filo a piombo [1] al centro del veicolo ; Utilizzando un adesivo (Utilizzare il centro del monogramma).

Posizionare e incollare il nastro adesivo (50 mm di larghezza) trasversalmente e longitudinalmente sul pavimento per tracciare dei segni.

Contrassegnare il nastro adesivo all’estremità del filo a piombo (In "a").

Togliere il filo a piombo [1].

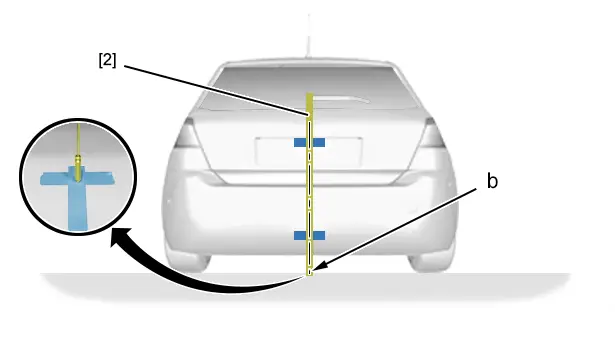

Posizionare un filo a piombo [2] al centro del veicolo ; Utilizzando un adesivo (Utilizzare il centro del portellone).

Posizionare e incollare il nastro adesivo (50 mm di larghezza) trasversalmente e longitudinalmente sul pavimento per tracciare dei segni.

Contrassegnare il nastro adesivo all’estremità del filo a piombo (In "b").

Togliere il filo a piombo [2].

NOTA : Per effettuare le seguenti operazioni sono necessarie 2 persone.

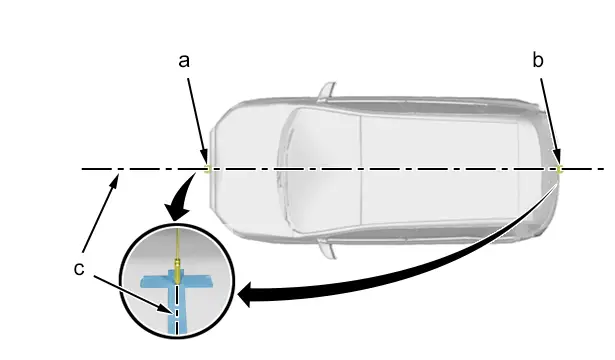

Contrassegnare l’asse longitudinale del veicolo a terra (In "c") ; Con una cordicella, facendola passare per i punti "a", "b".

Assicurarsi che il cavo si estenda di 2 metri oltre la parte anteriore e posteriore del veicolo.

Collegare il cavo a ciascuna estremità ; Con del nastro adesivo.

2.3. Segno di riferimento delle linee centrali delle ruote

NOTA : Operazione simmetrica.

NOTA : Per effettuare le seguenti operazioni sono necessarie 2 persone.

Togliere il coprimozzo o i copribulloni della ruota (secondo l’equipaggiamento).

Posizionare e incollare il nastro adesivo (50 mm di larghezza) nel senso della lunghezza sul pavimento a una distanza di 30 mm dalla ruota per tracciare i segni di riferimento.

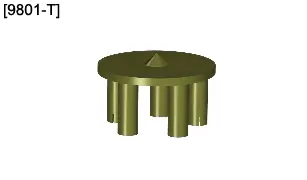

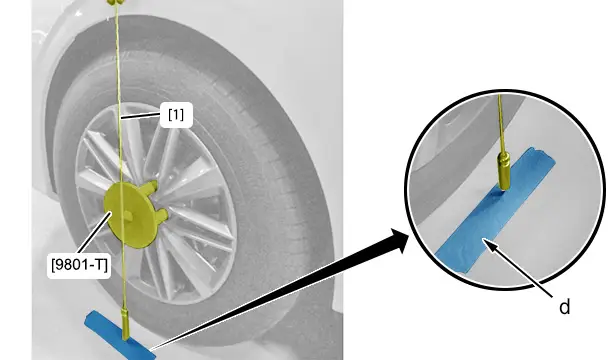

Posizionare l’attrezzo [9801-T] sui bulloni della ruota posteriore sinistra.

Posizionare un filo a piombo [1] al centro dell’attrezzo [9801-T].

Contrassegnare il nastro adesivo all’estremità del filo a piombo (in "d").

Togliere il filo a piombo [1].

3. Procedura di controllo

ATTENZIONE : È vietato camminare sul riferimento di calibrazione [1152-B] (Rischio di deterioramento).

NOTA : Per effettuare le seguenti operazioni sono necessarie 2 persone.

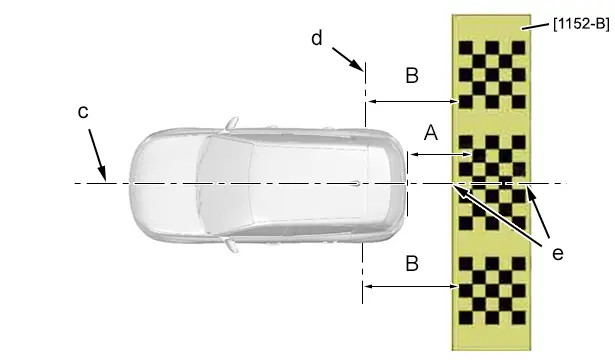

"A" = 500 mm.

"B" = "B".

Posizionare il riferimento di calibrazione [1152-B] a terra nella parte posteriore del veicolo (Secondo la quota "A").

Controllare che :

• La linea mediana del veicolo "c" è allineata con i contrassegni "e" al centro del riferimento di calibrazione [1152-B]
• La distanza tra il riferimento di calibrazione [1152-B] e la linea centrale delle ruote posteriori "d" è pari a "B"

Fissare il target di calibrazione [1152-B] a ciascuna estremità ; Con del nastro adesivo.

4. Apprendimento

Effettuare la procedura d’apprendimento ; Con lo strumento di diagnosi.

5. Controllo dell’apprendimento

ATTENZIONE : È vietato camminare sul riferimento di calibrazione [1152-B] (Rischio di deterioramento).

NOTA : Non spostare il veicolo prima di controllare l’immagine sul display multifunzione.

Avviare il motore e inserire la retromarcia.

Controllare :

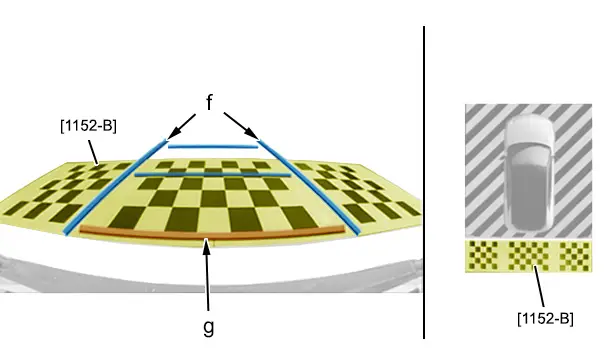

• Sul display multifunzione, l’allineamento delle linee "f" e "g" con il riferimento di calibrazione [1152-B]
• L’allineamento della linea rossa "g" con il motivo a scacchiera del riferimento di calibrazione [1152-B]

Se la linea rossa "g" non è allineata correttamente con il motivo a scacchiera del riferimento di calibrazione [1152-B], ripetere tutte le operazioni preliminari.

6. Operazioni complementari

ATTENZIONE : I riferimenti di calibrazione [1152] devono essere conservati in modo ordinato e arrotolati senza pieghe nella confezione originale dopo ogni utilizzo. Conservare correttamente i target di calibrazione [1152], assicurandosi che siano in piano, senza alcun oggetto sopra, per evitare di danneggiare i bordi.

Endormir le véhicule pendant 20 minutes.

Rouler avec le véhicule sur une centaine de mètres pour faire prendre en compte l’apprentissage de la caméra.

Controllare il funzionamento dei vari equipaggiamenti.
