Peugeot 308: Smontaggio - rimontaggio : Portellone motorizzato
TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia
.
TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).
Legenda : Simboli delle operazioni
.

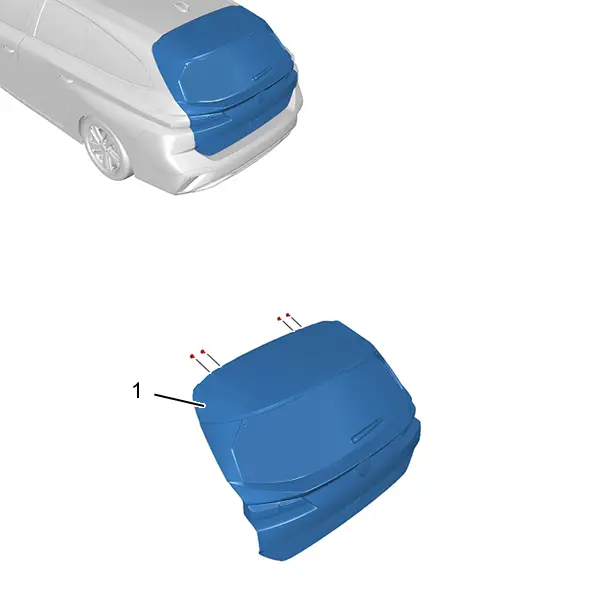

1. Ubicazione
| Riferimento | Descrizione | Quantità |
| (1) | Portellone motorizzato | 1 |
2. Attrezzatura
| Attrezzo | Riferimento | Descrizione |
| [1350-ZZ] (*) | Attrezzi per smontaggio |
| (*) Utilizzare l’equipaggiamento standard da officina se l’attrezzo specifico non è disponibile | ||
3. Operazioni preliminari
ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie
.
ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.
Scollegare le batterie di servizio (secondo l’equipaggiamento).

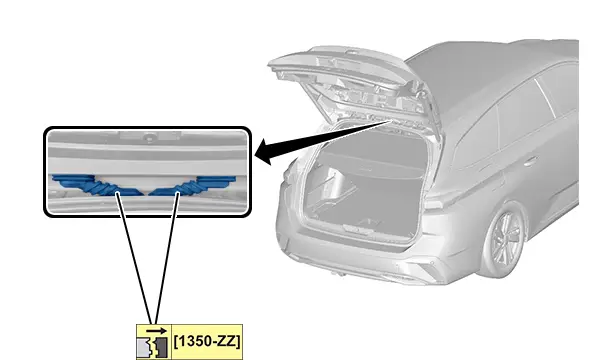

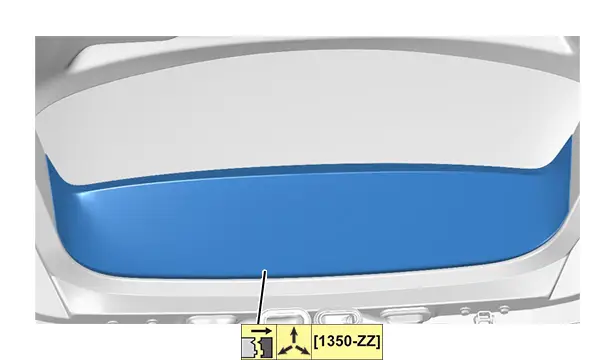

Staccare il rivestimento sottotetto.

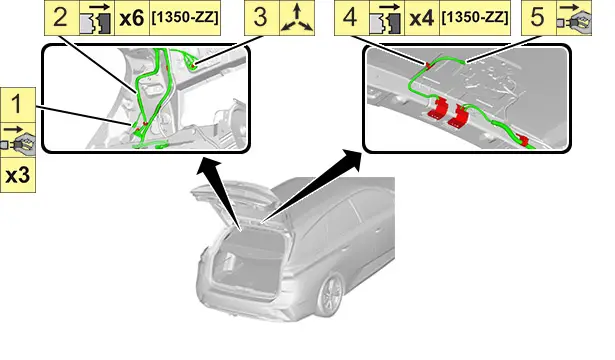

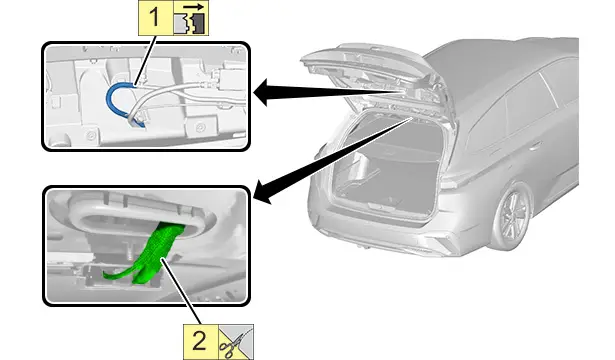

4. Smontaggio

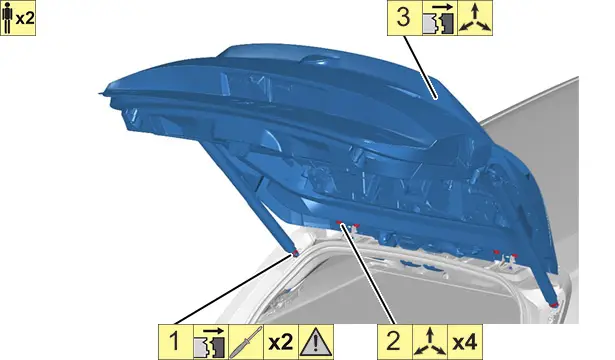

TASSATIVO : Se si verifica un problema su uno dei giunti sferici di uno degli equilibratori elettrici, non stare nella traiettoria dell’equilibratore elettrico in fase di decompressione (Rischio di lesioni). Prima di qualsiasi intervento di sostituzione dell’equilibratore elettrico, aprire il bagagliaio in posizione massima per permettere la decompressione della molla. Iniziare dalla rotula dell’equilibratore elettrico del portellone posteriore motorizzato lato scocca, poi continuare con la rotula dell’equilibratore elettrico lato portellone posteriore motorizzato.
5. Rimontaggio
ATTENZIONE : Rispettare le coppie di serraggio.
Procedere in ordine inverso rispetto alle operazioni di smontaggio.
6. Regolazione
ATTENZIONE : Regolare i giochi e le sporgenze.
Il portellone posteriore motorizzato può essere ulteriormente regolato lavorando sul riscontro
(se necessario).
7. Operazioni complementari
Ricollocare il rivestimento del sottotetto .
ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie
.
ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.
Ricollegare le batterie di servizio (secondo l’equipaggiamento).
8. Controllo
Controllare il funzionamento dei vari equipaggiamenti.
